وصف
ملخص

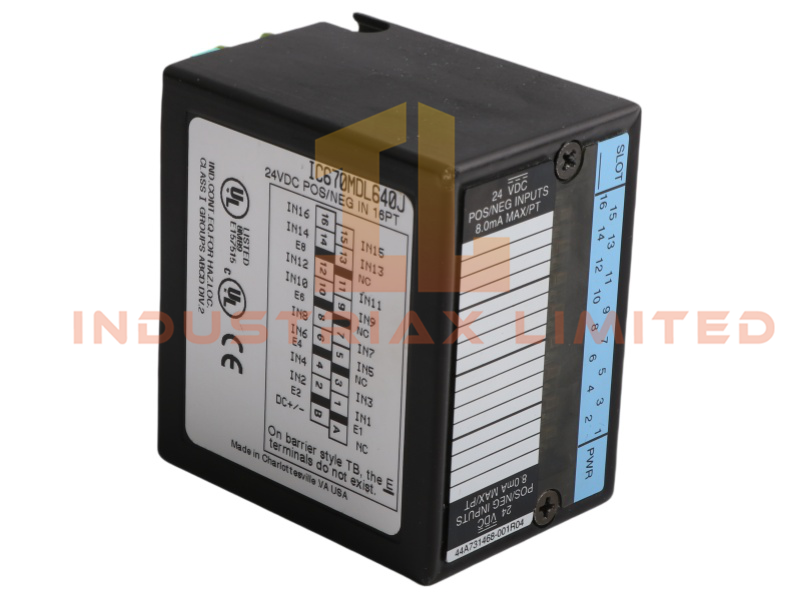

تُعدّ وحدة الإخراج الرقمي IC670MDL640 جزءًا من عائلة FANUC Field Control من GE، وتوفر ستة عشر قناة إخراج تيار مستمر لتطبيقات التحكم الموزعة. صُممت هذه الوحدة لتوفير المرونة، فهي تدعم المنطق الموجب والسالب، مما يجعلها مناسبة لمجموعة واسعة من معايير التوصيل وهياكل التحكم.
الخصائص الكهربائية
تستقبل كل قناة إشارات تيار مستمر ضمن نطاق 0-30 فولت، بجهد تشغيل اسمي 24 فولت. يُستخدم العزل البصري لحماية المكونات الإلكترونية المتصلة بها وضمان استقرار التشغيل في البيئات ذات التشويش الكهربائي. يستهلك الجهاز حوالي 7.5 مللي أمبير لكل قناة، باستهلاك إجمالي نموذجي للتيار يبلغ 75 مللي أمبير.
تتميز الدائرة المتكاملة IC670MDL640 بأوقات استجابة سريعة - عادةً 6 مللي ثانية، وبحد أقصى 10 مللي ثانية - مما يسمح لها بالتعامل مع مهام التحكم الحساسة للوقت. كما تضمن مقاومة دخل تبلغ 3 كيلو أوم التوافق مع مجموعة واسعة من الأجهزة الميدانية.
تكامل الأنظمة
تتكامل هذه الوحدة بسلاسة مع شبكة Genius Bus من جنرال إلكتريك عبر وحدات واجهة ناقل متوافقة، مما يتيح تكوينات إدخال/إخراج موزعة عبر الأنظمة الصناعية الكبيرة. وهي تلبي متطلبات CE وUL للمنشآت الصناعية، ومُصممة في هيكل صغير الحجم يوفر مساحة اللوحة.
يضمن نطاق جهد التشغيل من 15 إلى 30 فولت تيار مستمر (مع مرونة القطبية لتطبيقات المنطق السالب) أداء تبديل مستقر عبر بيئات تحكم متنوعة.
المواصفات الفنية
| المعلمة |
مواصفة |
| نموذج |
IC670MDL640
|
| نوع المنتج |
وحدة الإخراج الرقمي |
| ماركة |
جنرال إلكتريك |
| مجموعة المنتجات |
نظام التحكم الميداني من فانوك |
| القنوات |
16 مخرج تيار مستمر |
| نوع المنطق |
المنطق الإيجابي أو السلبي |
| نطاق الجهد |
0-30 فولت تيار مستمر |
| الجهد الاسمي |
24 فولت تيار مستمر |
| تيار الإدخال |
7.5 مللي أمبير لكل نقطة (75 مللي أمبير إجمالي نموذجي) |
| زمن الاستجابة |
6 مللي ثانية نموذجيًا، 10 مللي ثانية كحد أقصى |
| مقاومة الدخل |
3 كيلو أوم |
| عزل |
العزل البصري |
| الشهادات |
CE، UL |
| وزن |
0.22 كجم |
| أبعاد |
5.3 × 8.5 × 8.1 سم |
| رمز النظام المنسق |
8537101190 |
| الحد الأدنى للطلب |
وحدة واحدة |
| أصل |
الولايات المتحدة الأمريكية |
| التوافر |
في الأوراق المالية |
| حالة دورة الحياة |
نشيط |
سيناريوهات التطبيق
-
أنظمة الإدخال/الإخراج الموزعة في التصنيع والتحكم في العمليات
-
تبديل إشارة التيار المستمر للمشغلات والمرحلات والمؤشرات
-
الأنظمة التي تتطلب تكوينات منطقية مختلطة
-
لوحات تحكم صغيرة الحجم ذات متطلبات إخراج عالية الكثافة
التعليمات
س: هل يدعم IC670MDL640 المنطق الموجب والسالب؟ ج: نعم. إنه مصمم لأنظمة توصيل مرنة ويدعم كلا نوعي المنطق.
س: ما هو زمن الاستجابة النموذجي؟ ج: حوالي 6 مللي ثانية، بحد أقصى 10 مللي ثانية تحت الحمل الكامل.
س: هل الوحدة متوافقة مع أنظمة Genius Bus؟ ج: تتكامل مباشرة مع Genius Bus من خلال وحدات واجهة مناسبة.
