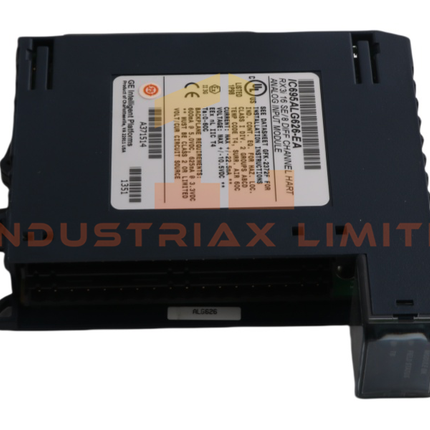

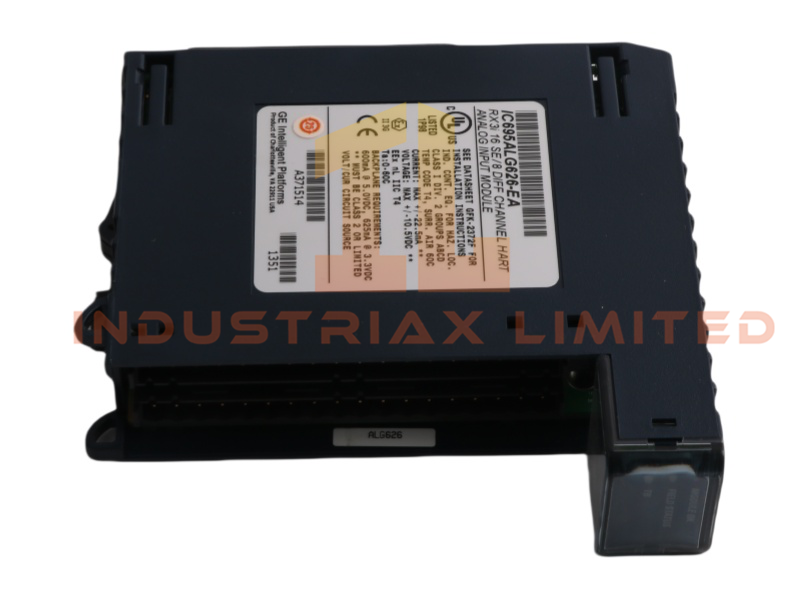

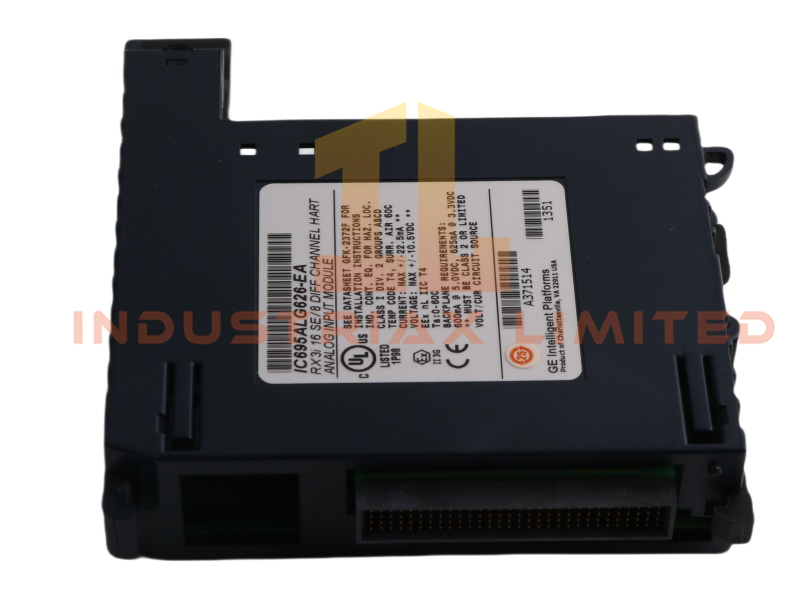

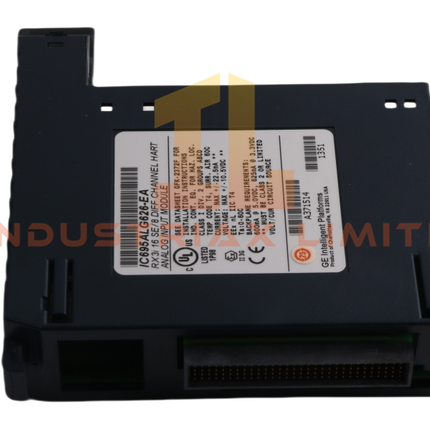

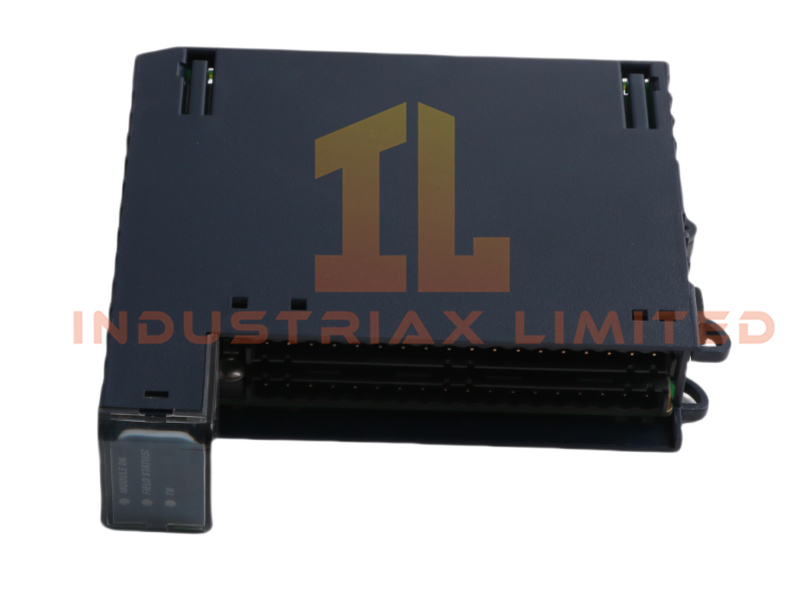

تُعدّ وحدة الإدخال التناظري HART IC695ALG626 جزءًا من منصة التحكم PACSystems RX3i من GE، وهي مصممة لالتقاط إشارات تناظرية عالية الدقة مع دعمها في الوقت نفسه للاتصال الرقمي HART 5.0 على جميع القنوات. توفر هذه الوحدة واجهة مرنة لمجموعة واسعة من أجهزة الإرسال الميدانية المستخدمة في قياس العمليات والتشخيص المتقدم.

الخصائص الوظيفية

تقبل الوحدة مدخلات التيار والجهد، مما يجعلها مناسبة لبيئات أجهزة القياس المتنوعة. وهي تدعم ستة عشر قناة أحادية الطرف أو ثماني قنوات تفاضلية، مما يسمح للمهندسين بتهيئة الوحدة وفقًا لمتطلبات النظام.

تشمل نطاقات الإدخال المدعومة ما يلي:

• التيار: 0-20 مللي أمبير، 4-20 مللي أمبير، ±20 مللي أمبير

• الجهد: ±10 فولت، 0–10 فولت، ±5 فولت، 0–5 فولت، 1–5 فولت

تتضمن وحدة IC695ALG626 مؤشرات LED لحالة الوحدة، وحالة توصيل الأسلاك الميدانية، وتوصيلات لوحة التوصيل. وهي قابلة للاستبدال أثناء التشغيل داخل اللوحة الخلفية العالمية RX3i ولا تتطلب وصلات، مما يُسهّل عملية التركيب والصيانة.

الأداء والتشخيص

تتضمن الوحدة ما يلي:

• المعايرة التلقائية

• الكشف عن الدائرة المفتوحة

• عتبات إنذار قابلة للتكوين (عالية، منخفضة، معدل التغيير)

• ذاكرة فلاش لتحديثات البرامج الثابتة

• استرجاع البيانات الرقمية باستخدام بروتوكول HART لتشخيص الأجهزة

تضمن هذه الميزات الحصول على إشارة مستقرة ودقيقة وتحسين موثوقية النظام.

المواصفات البيئية والميكانيكية

المعلمة	مواصفة
نموذج	IC695ALG626
نوع المنتج	وحدة إدخال تناظرية HART
ماركة	جنرال إلكتريك
مسلسل	نظام PACSystems RX3i
أبعاد	3.5 × 13.5 × 13.5 سم
وزن	0.24 كجم
أصل	الولايات المتحدة الأمريكية
رمز النظام المنسق	8537101190
حالة	جديد
التوافر	في الأوراق المالية
القنوات	16 أحادي الطرف / 8 تفاضلي
أنواع الإدخال	التيار والجهد
دعم هارت	بروتوكول HART 5.0 متوفر على جميع القنوات
درجة حرارة التشغيل	32–140 درجة فهرنهايت (0–60 درجة مئوية)
درجة حرارة التخزين	-40–185 درجة فهرنهايت (-40–85 درجة مئوية)
اللوحة الخلفية	لوحة خلفية عالمية RX3i
الحد الأدنى للطلب	وحدة واحدة

التكامل ودور النظام

تُستخدم الوحدة النمطية من أجل:

• عملية اكتساب متغيرات العملية

• تشخيص أجهزة HART

• حلقات التحكم المتقدمة في العمليات

• بنى أنظمة التحكم الموزعة ووحدات التحكم المنطقية القابلة للبرمجة القائمة على RX3i

إن الجمع بين الدقة التناظرية واتصال HART يجعله مثالياً لأنظمة أتمتة العمليات الحديثة.

سيناريوهات التطبيق

• قياس عمليات النفط والغاز

• مصانع الكيماويات والبتروكيماويات

• معالجة وتوزيع المياه

• أجهزة قياس توليد الطاقة

• التصنيع الصناعي الذي يتطلب أجهزة إرسال تدعم بروتوكول HART

التعليمات

س: هل تدعم الوحدة بروتوكول HART على جميع القنوات؟ ج: نعم. جميع القنوات تدعم بروتوكول HART 5.0 للاتصال.

س: هل يمكن استبدال الوحدة أثناء تشغيل النظام؟ ج: نعم. يمكن استبدالها أثناء التشغيل في اللوحة الخلفية RX3i.

س: هل هناك حاجة إلى وصلات توصيل للتكوين؟ ج: لا. يتم إجراء جميع عمليات التكوين من خلال برنامج وحدة التحكم.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
