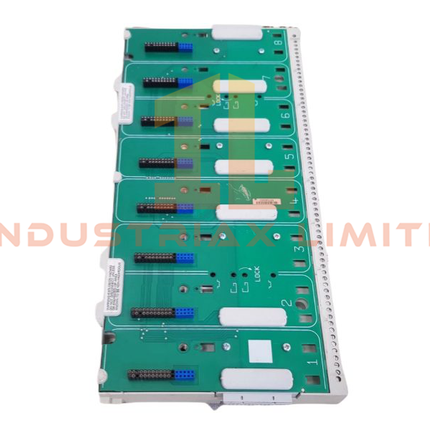

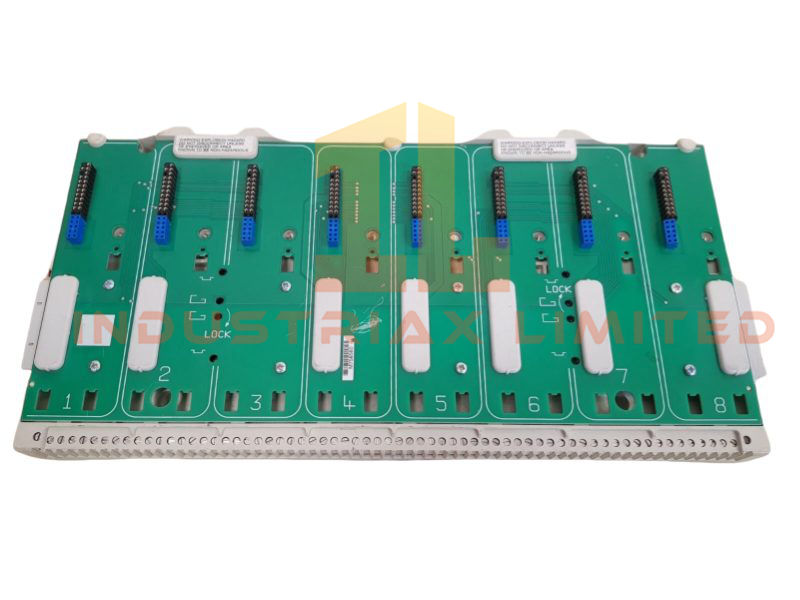

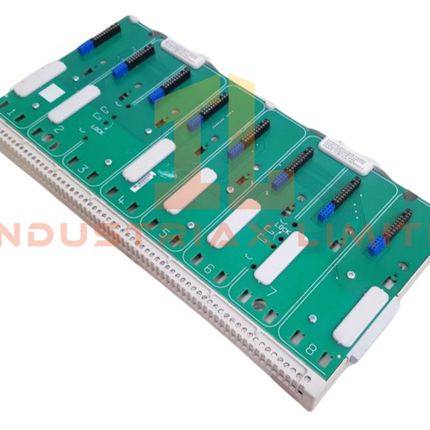

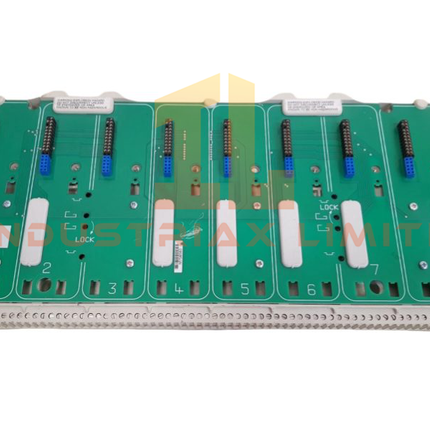

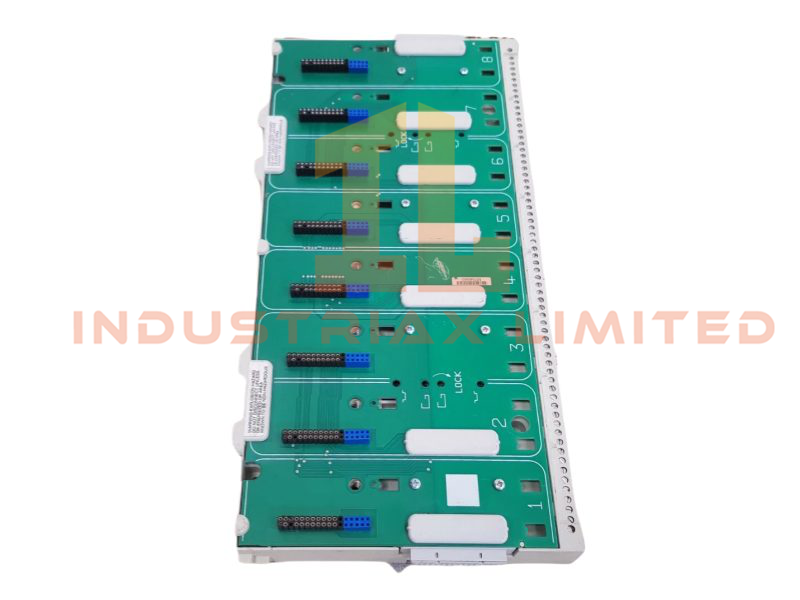

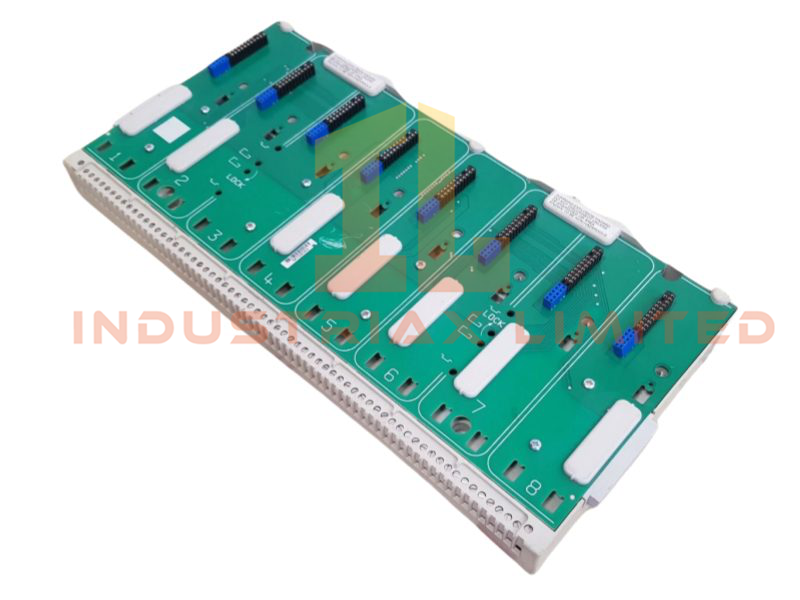

حامل الوحدات 8709-CA-08 هو منصة تركيب من GE PACSystems SafetyNet مصممة لدعم بنى الإدخال/الإخراج المعيارية للسلامة. يوفر هذا الحامل الدعم الميكانيكي وتوزيع الطاقة وتوجيه الإشارات لوحدات الإدخال/الإخراج SafetyNet، مما يتيح تركيبًا قابلاً للتوسع وموثوقًا في أنظمة السلامة الصناعية. يضمن تصميمه السلبي عمرًا تشغيليًا طويلًا وموثوقية عالية.
الخصائص الوظيفية
يدعم الحامل أنظمة عنونة 32 وحدة و64 وحدة. بالنسبة للأنظمة المُهيأة بنظام عنونة 64 خانة، لا يُسمح باستخدام سوى حوامل 8709-CA-08 للحفاظ على اتساق العنونة وسلامة النظام. يمكن تركيب الحامل على قضبان DIN من نوع T أو G، أو مباشرةً على الألواح المسطحة، مما يوفر مرونة في تصميم الخزائن والتوسع.
يمكن توصيل العديد من الناقلات من طرف إلى طرف، مما يسمح للمهندسين ببناء مجموعات إدخال/إخراج موسعة دون المساس بالاستقرار الهيكلي أو تنظيم الأسلاك.
إدارة الطاقة والإشارة
تتضمن الوحدة 8709-CA-08 أطراف توصيل طاقة المجال الموزعة (BFP) التي توزع 24 فولت تيار مستمر على الوحدات التي تتطلب طاقة مجال خارجية. يدعم كل منفذ BFP موضعين متجاورين للوحدات، لذا يجب تركيب الوحدات التي تشترك في نفس مصدر الطاقة في فتحات مزدوجة.
تشمل الميزات الإضافية ما يلي:
-
نقاط تأريض مخصصة لأغطية الكابلات
-
اتصال Railbus لتوزيع إشارات التحكم
-
قضبان تأريض معزولة لتقليل الضوضاء
-
تصميم سلبي بدون إلكترونيات نشطة
تضمن عناصر التصميم هذه توجيه الإشارة بشكل نظيف، والحماية المناسبة، وتوزيع الطاقة المستقر عبر مجموعة الإدخال/الإخراج SafetyNet.
تفاصيل التركيب والميكانيكا
| المعلمة |
مواصفة |
| نموذج |
8709-CA-08
|
| نوع المنتج |
حامل الوحدة |
| ماركة |
جنرال إلكتريك |
| مسلسل |
أنظمة PACS / شبكة الأمان |
| أبعاد |
37.8 × 23.2 × 1.5 سم |
| وزن |
0.6 كجم |
| أصل |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
8537101190 |
| حالة |
جديد |
| التوافر |
في الأوراق المالية |
| خيارات التركيب |
سكة DIN (قسم T/G) أو تركيب على اللوحة |
| توزيع الطاقة |
طاقة المجال الموزعة (24 فولت تيار مستمر) |
| توافق النظام |
DCS / SafetyNet |
| الحد الأدنى للطلب |
وحدة واحدة |
التركيب والتكامل
يسمح الحامل بتثبيت أطراف التوصيل الميدانية في مكانها، وبعد ذلك يتم تثبيت وحدات الإدخال/الإخراج باستخدام البراغي. وهذا يضمن ما يلي:
ولأن الحامل لا يحتوي على دوائر نشطة، فإنه يوفر موثوقية عالية للغاية ولا يتأثر بالتقادم الكهربائي.
سيناريوهات التطبيق
-
توسيع نظام الإدخال/الإخراج SafetyNet
-
أنظمة السلامة المجهزة بأجهزة قياس مصنفة وفقًا لمعيار SIL
-
بناء لوحة نظام التحكم الموزع (DCS)
-
تركيبات وحدات التحكم في السلامة المعيارية
-
البيئات الصناعية التي تتطلب توجيه الإشارات المحمية
التعليمات
س: هل تتضمن الحاملة أي إلكترونيات نشطة؟ ج: لا. إنها منصة ميكانيكية وأسلاك سلبية، مما يزيد من الموثوقية.
س: هل يمكن ربط عدة حوامل معًا؟ ج: نعم. يمكن تثبيتها من طرف إلى طرف لإنشاء مجموعات إدخال/إخراج موسعة.
س: ما نوع الطاقة التي تدعمها أطراف BFP؟ ج: طاقة ميدانية 24 فولت تيار مستمر للوحدات التي تتطلب مصدر طاقة خارجي.
