وصف
ملخص

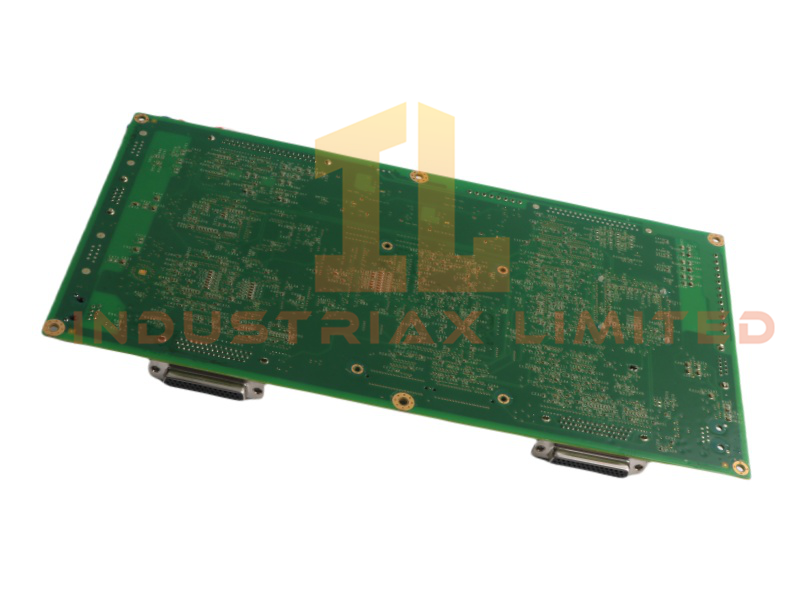

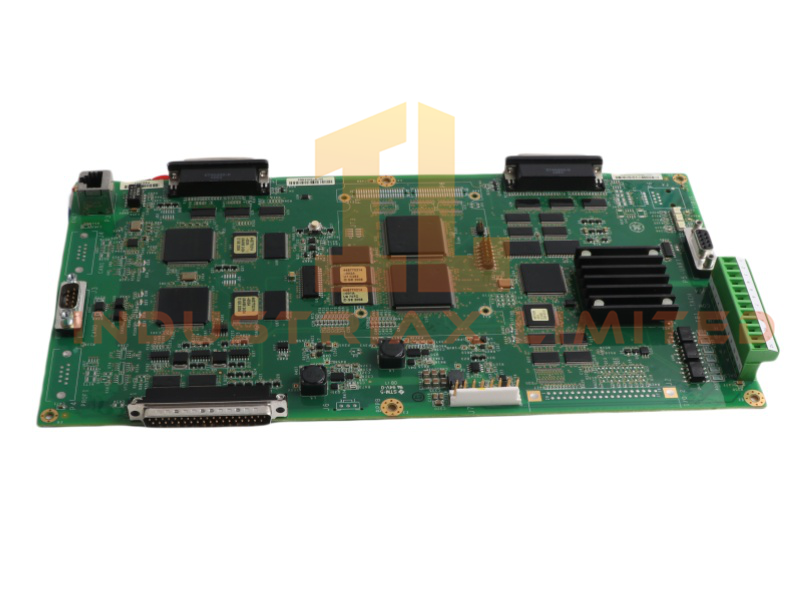

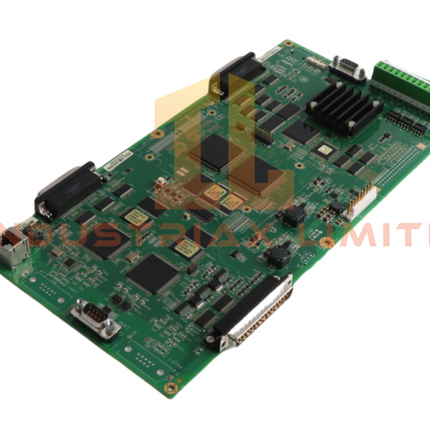

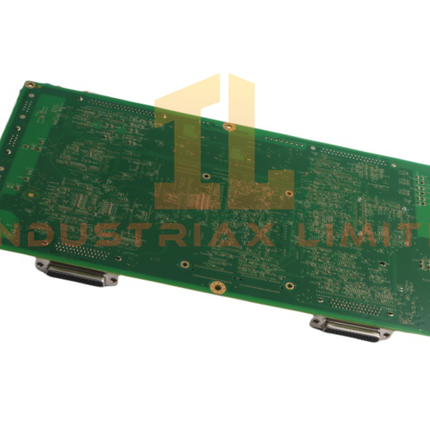

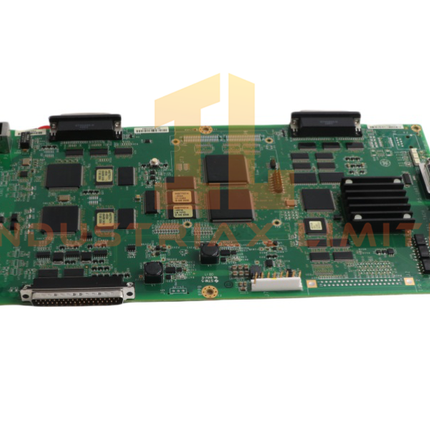

لوحة واجهة إيثرنت IS210MACCH2AEG من منصة التحكم Mark VIe من GE هي وحدة PCB مدمجة وعالية الموثوقية، مصممة للاتصال الحتمي ضمن أنظمة التحكم الموزعة. صُممت هذه اللوحة للتشغيل المستمر في البيئات الصناعية القاسية، وتوفر إنتاجية شبكة مستقرة ومعالجة دقيقة للبيانات لتطبيقات التحكم في الوقت الفعلي.
الخصائص التقنية
تتضمن الوحدة وحدة تحكم إيثرنت جيجابت ثنائية المنافذ تعتمد على بنية Intel 82576، مما يتيح أداءً ثابتًا لشبكات 10/100/1000BASE-TX. كما تعمل معالجة الحزم المُسرّعة بواسطة الأجهزة على تقليل حمل وحدة المعالجة المركزية للمضيف، وتدعم ميزات الشبكات المتقدمة المطلوبة في أنظمة الأتمتة ذات النطاق الترددي العالي.
تشمل المواصفات الرئيسية ما يلي:
| المعلمة |
مواصفة |
| نموذج |
IS210MACCH2AEG
|
| نوع المنتج |
لوحة دوائر مطبوعة للاتصالات عبر الإيثرنت |
| منصة |
جي إي مارك 6 |
| مدخل الطاقة |
12 فولت تيار مستمر، حوالي 1.5 أمبير |
| درجة حرارة التشغيل |
من -40 درجة مئوية إلى +70 درجة مئوية |
| بناء |
تجميع لوحة الدوائر المطبوعة المقواة بالألومنيوم |
| دعم الشبكة |
10/100/1000BASE-TX، إطارات جامبو، تفريغ مجموع التحقق |
| وزن |
0.52 كجم |
| أبعاد |
26 × 15.2 × 3 سم |
| رمز النظام المنسق |
8537101190 |
| حالة |
جديد |
| أصل |
الولايات المتحدة الأمريكية |
| توافق النظام |
بنى أنظمة التحكم الموزعة |
| التوافر |
في الأوراق المالية |
القدرات الوظيفية
تم تحسين اللوحة لتبادل البيانات بزمن استجابة منخفض واتصال مستقر بين وحدات التحكم ووحدات الإدخال/الإخراج وأنظمة الإشراف. تساهم كفاءة التحويل العالية والتحكم الدقيق في الإشارة في التشغيل الموثوق في البيئات التي تُعد فيها دقة التوقيت وسلامة الشبكة أمراً بالغ الأهمية.
تم تحسين الأداء الحراري بفضل إطار مصنوع من سبائك الألومنيوم، مما يضمن تشغيلاً ثابتاً عبر نطاقات واسعة من درجات الحرارة دون أي تراجع في الأداء. كما يدعم البرنامج الثابت وبرنامج التشغيل الخاص بالوحدة التكامل مع أنظمة تشغيل متعددة شائعة الاستخدام في الأتمتة الصناعية.
سيناريوهات التطبيق
هذه الوحدة مناسبة لـ:
-
شبكات التحكم في التوربينات والمولدات
-
البنية التحتية للاتصالات في محطات توليد الطاقة DCS
-
أنظمة جمع البيانات عالية السرعة
-
البنية التحتية للاتصالات والمرافق
-
الأتمتة الصناعية التي تتطلب روابط إيثرنت حتمية
التعليمات
س: هل جهاز IS210MACCH2AEG متوافق مع أنظمة Mark VI القديمة؟ ج: تم تصميمه خصيصًا لمنصات Mark VIe؛ ويعتمد التوافق مع الأنظمة السابقة على تكوين وحدة التحكم.
س: هل تدعم اللوحة بنى الشبكات الاحتياطية؟ ج: نعم، يدعم تصميم المنفذ المزدوج طوبولوجيات إيثرنت الاحتياطية المستخدمة عادةً في أنظمة التحكم ذات الأهمية البالغة.
س: ما هي الصيانة المطلوبة؟ ج: عادةً ما يكون الفحص الروتيني لسلامة الموصلات ونظافة البيئة كافيًا نظرًا لتصميم اللوحة ذي الحالة الصلبة.
