وصف
ملخص

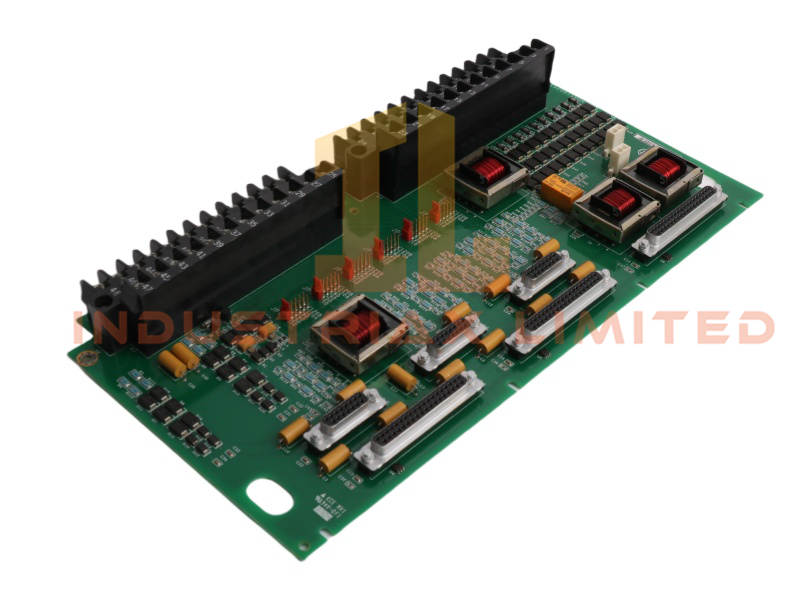

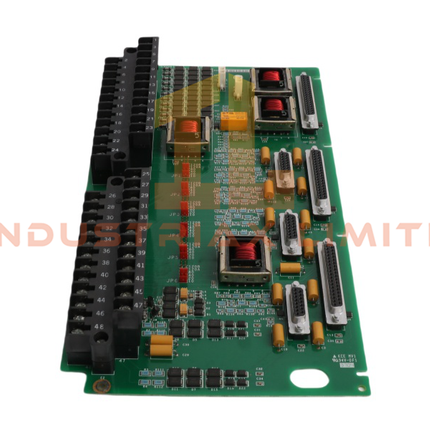

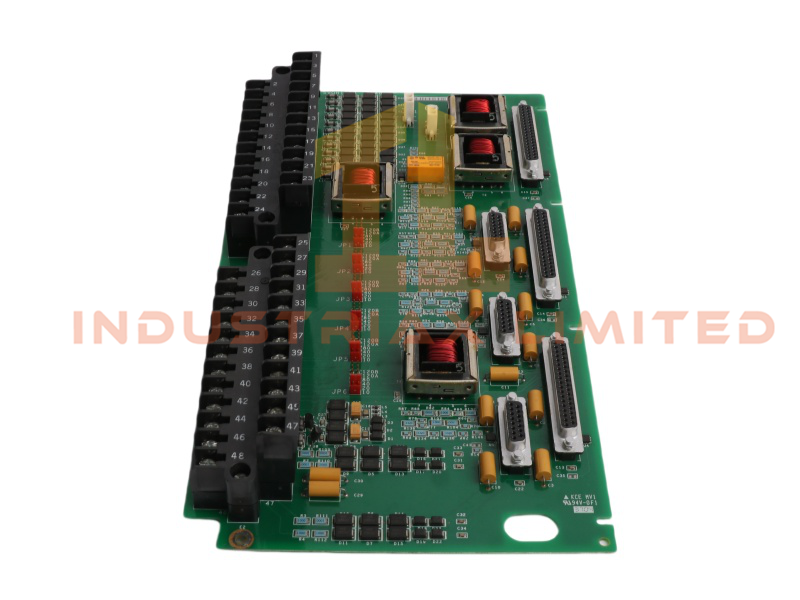

لوحة التوصيل IS200TH0H1B هي واجهة توصيل ميدانية من نوع GE Mark VIe، مصممة لتوجيه وتنظيم إشارات الإدخال/الإخراج بين أجهزة قياس التوربينات ومعالج التحكم. صُممت هذه اللوحة خصيصًا لأنظمة أتمتة التوربينات عالية الأداء، وتوفر اتصالًا مستقرًا، وتشغيلًا مقاومًا للأعطال، ومعالجة موثوقة للإشارات في البيئات الصناعية الصعبة.
الخصائص الوظيفية
تُعدّ لوحة التوصيل بمثابة واجهة رئيسية لتوصيل أجهزة الاستشعار والمشغلات والأجهزة المساعدة بوحدة التحكم Mark VIe. وهي تدعم كلاً من بنية Simplex وبنية Triple Modular Redundant (TMR)، مما يتيح نشرًا مرنًا في أنظمة التحكم القياسية وأنظمة التحكم عالية التوافر للتوربينات.
تشمل الميزات الوظيفية الرئيسية ما يلي:
-
نقاط توصيل عالية الكثافة لتوصيل الأسلاك الميدانية
-
دعم تكوينات Simplex و TMR
-
توجيه سريع ودقيق للإشارات إلى معالجات Mark VIe
-
تصميم مقاوم للأعطال من أجل التشغيل المستمر
-
مكونات صناعية عالية الجودة للبيئات القاسية
تم تصميم IS200TH0H1B لتحمل الاهتزازات ودرجات الحرارة القصوى والضوضاء الكهربائية النموذجية لمنشآت توليد الطاقة.
المواصفات الميكانيكية والكهربائية
| المعلمة |
مواصفة |
| نموذج |
IS200TH0H1B
|
| نوع المنتج |
لوحة طرفية |
| ماركة |
جنرال إلكتريك |
| مسلسل |
مارك 6 |
| أبعاد |
33 × 10.2 × 4.8 سم |
| وزن |
0.52 كجم |
| أصل |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
8537101190 |
| حالة |
جديد |
| التوافر |
في الأوراق المالية |
| بيئة التشغيل |
حاويات توربينات عالية الاهتزاز ودرجة الحرارة |
| دعم معماري |
سيمبلكس / تي إم آر |
| توافق النظام |
DCS / Mark VIe |
| الحد الأدنى للطلب |
وحدة واحدة |
التكامل ودور النظام
يُستخدم جهاز IS200TH0H1B في:
-
إنهاء توصيلات الأسلاك الميدانية لأجهزة استشعار التوربينات والمشغلات
-
توفير توجيه إشارات منظم لوحدات التحكم Mark VIe
-
الحفاظ على سلامة الإشارة في البيئات ذات التشويش الكهربائي
-
دعم بنى التحكم الاحتياطية لتحسين الموثوقية
يُسهّل تصميمها ووضع العلامات عليها عملية التركيب والصيانة، مما يقلل من وقت التوقف أثناء خدمة التوربينات.
سيناريوهات التطبيق
-
خزائن التحكم في التوربينات الغازية
-
أنظمة مراقبة التوربينات البخارية
-
توزيع المدخلات والمخرجات لمحطة الدورة المركبة
-
أنظمة حماية التوربينات عالية التوافر
-
تحديثات وتوسعات نظام مارك 6
التعليمات
س: هل تدعم اللوحة التكوينات المتكررة؟ ج: نعم. إنها تدعم كلاً من بنية Simplex وبنية TMR.
س: ما هي البيئات التي صُممت اللوحة من أجلها؟ ج: حاويات التوربينات ذات الاهتزازات العالية ودرجات الحرارة العالية ومحطات الطاقة الصناعية.
س: هل اللوحة متوافقة مع أجهزة Mark VI السابقة؟ ج: نعم. إنها تتكامل بسلاسة مع أنظمة Mark VI و Mark VIe.
