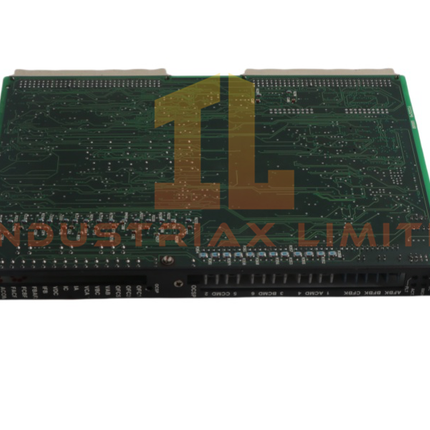

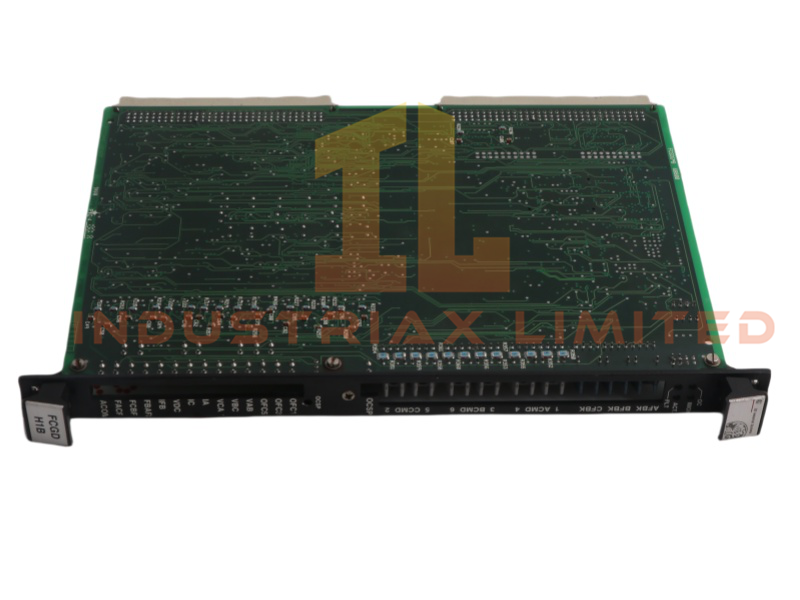

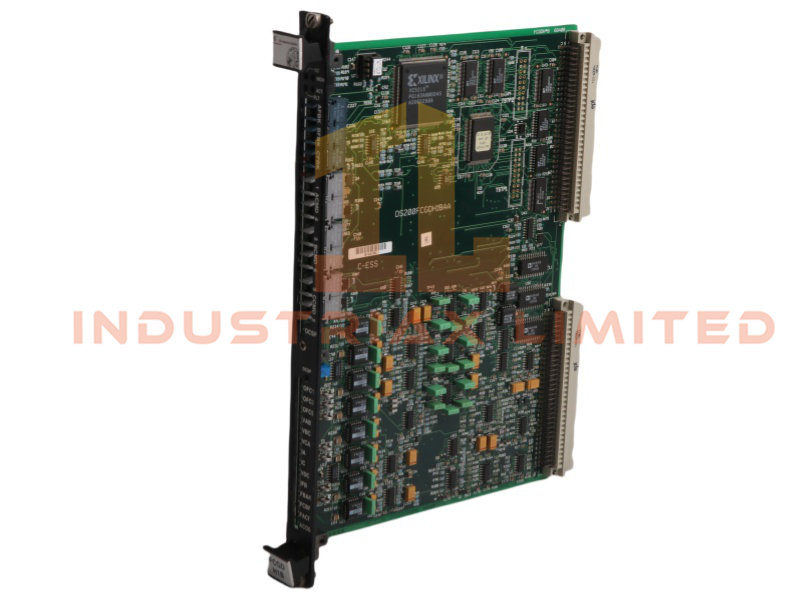

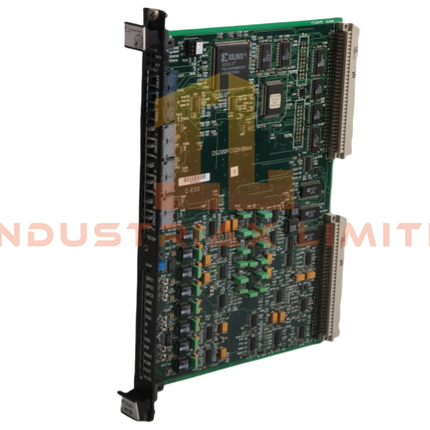

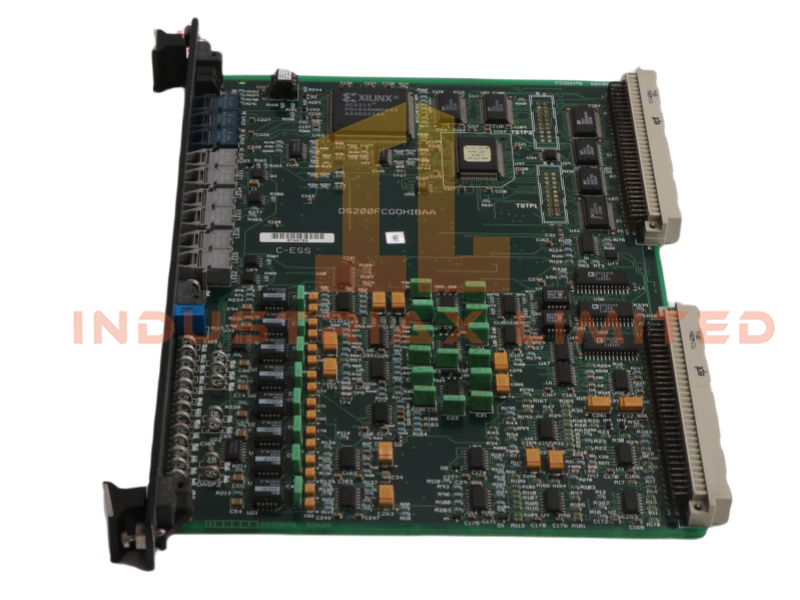

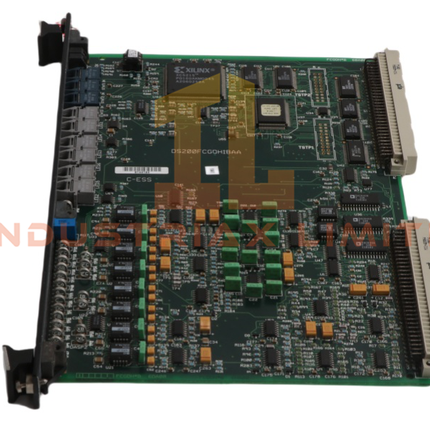

صُممت لوحة توزيع البوابات وحالة التشغيل DS200FCGDH1BBA من منصة التحكم Mark VIe من GE خصيصًا لأنظمة تحويل الطاقة التي تتطلب تشغيلًا دقيقًا للبوابات، ومعالجة دقيقة لتغذية التيار الراجعة، ومراقبة تشخيصية فورية. تُقدم هذه اللوحة بحالة جديدة تمامًا، وهي مناسبة للاستبدال المباشر أو لتوسيع النظام ضمن بنى محركات GE القائمة على تقنية LCI.
الميزات والوظائف الرئيسية
تُعدّ هذه اللوحة بمثابة الواجهة الرئيسية بين معالج التحكم وجسر الطاقة. وتشمل مهامها فك تشفير أوامر التشغيل، وتوزيع نبضات البوابة المتزامنة، وجمع إشارات حالة التشغيل. صُممت اللوحة للعمل في تكوينات جسر غير عكسي بست نبضات، يتم التحكم فيها طوريًا، مما يضمن أداءً مستقرًا ومنسقًا للتبديل.
يتم تركيب وحدة DS200FCGDH1BBA في رف VME بحجم 6U، وتعمل عادةً بالتوازي مع وحدة DSPC، مما يتيح التحكم المركزي وتبادل الإشارات بسرعة عالية. ويعزز هيكل لوحة الدوائر المطبوعة سداسي الطبقات، مع تركيب المكونات على كلا الجانبين، الاستقرار الحراري ومقاومة التشويش الكهربائي.
القدرات الكهربائية والتحكمية
-
دوائر تكييف التيار المتكاملة ذات التغذية الراجعة متوافقة مع أجهزة استشعار التيار أو أجهزة الاستشعار من نوع LEM
-
تحويل إشارات التيار الخام إلى تغذية راجعة لتيار الطور IA و IB و IC
-
معالجة تعتمد على مذبذب التحكم بالجهد (VCO) لتنظيم التردد واستقرار التبديل
-
نقاط اختبار مخصصة للصيانة والمعايرة والتحقق من الإشارة
-
حماية من التيار الزائد على مستوى الأجهزة تتطلب إعادة ضبط يدوية بعد إزالة العطل
-
مؤشرات LED لحالة البوابة، وحالات الأعطال، والمراقبة التشخيصية
المواصفات الفنية
| المعلمة |
مواصفة |
| نموذج |
DS200FCGDH1BBA
|
| نوع المنتج |
لوحة توزيع البوابات وحالة النظام |
| ماركة |
جنرال إلكتريك |
| سلسلة المنتجات |
مارك 6 |
| أبعاد |
25.4 × 10.2 × 3.5 سم |
| وزن |
0.38 كجم |
| هيكل لوحة الدوائر المطبوعة |
SMD ذو 6 طبقات، مزدوج الجوانب |
| توافق النظام |
أنظمة القيادة DCS / LCI |
| أصل |
الولايات المتحدة الأمريكية |
| رمز النظام المنسق |
8537101190 |
| حالة |
جديد |
| التوافر |
في الأوراق المالية |
| دعم الاتصالات |
الاتصالات الإشرافية القائمة على الإيثرنت |
| الحد الأدنى للطلب |
وحدة واحدة |
| حالة الإيقاف |
نشيط |
سيناريوهات التطبيق
-
محركات متزامنة ذات سعة كبيرة
-
محولات التردد الثابتة
-
أنظمة بدء تشغيل التوربينات
-
جسور تحويل الطاقة الصناعية التي تتطلب توقيتًا دقيقًا للبوابات
-
مشاريع التحديث أو الصيانة القائمة على GE Mark VIe
التعليمات
س: هل اللوحة متوافقة مع أنظمة Mark V القديمة؟ ج: صُممت اللوحة لبنية Mark VIe. ويتطلب التوافق مع Mark V التحقق على مستوى النظام.
س: هل تتضمن اللوحة حماية مدمجة؟ ج: نعم. فهي مزودة بحماية من التيار الزائد للأجهزة، والتي يجب إعادة ضبطها يدويًا بعد حدوث عطل.
س: هل يمكن استخدام هذه اللوحة في تطبيقات الجسر العكسي؟ ج: لا. إنها مخصصة لتكوينات الجسر غير العكسي ذي 6 نبضات.
