وصف

ملخص

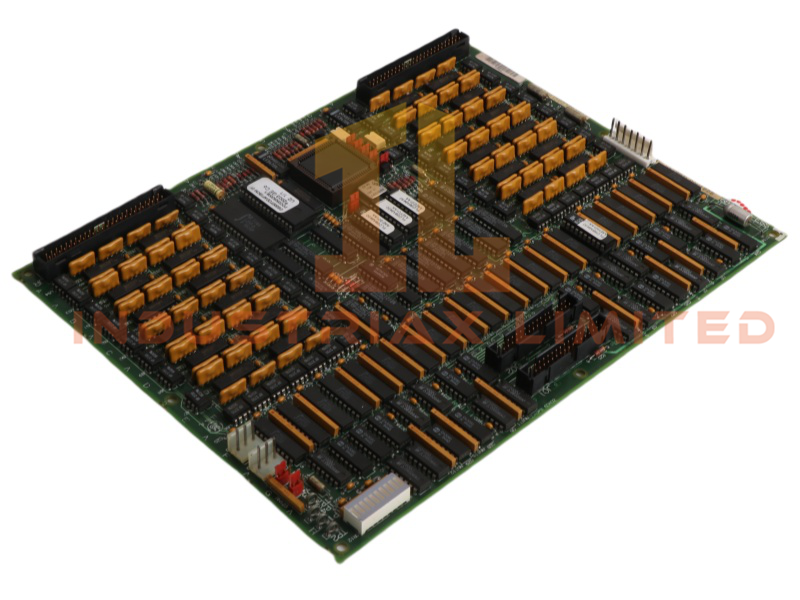

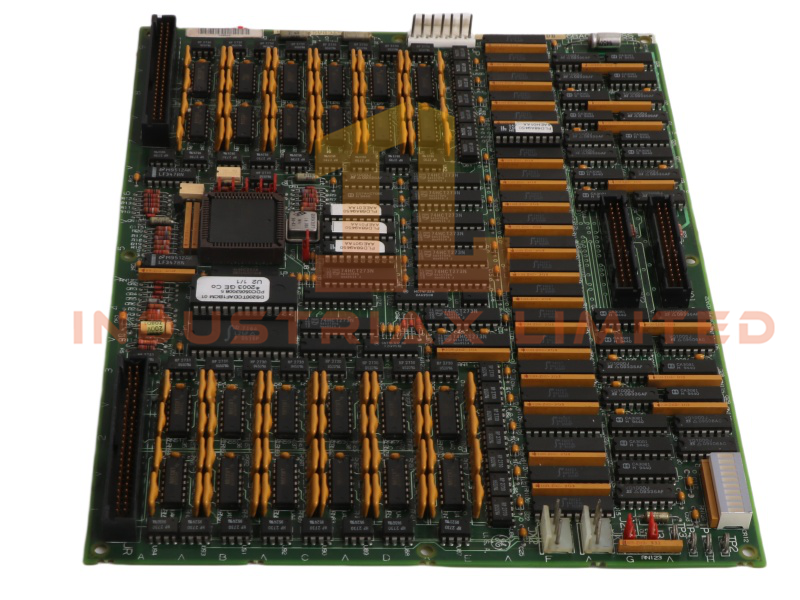

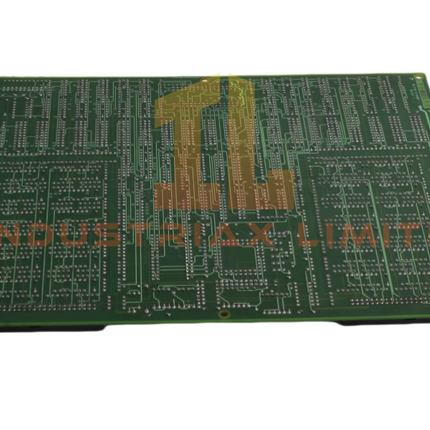

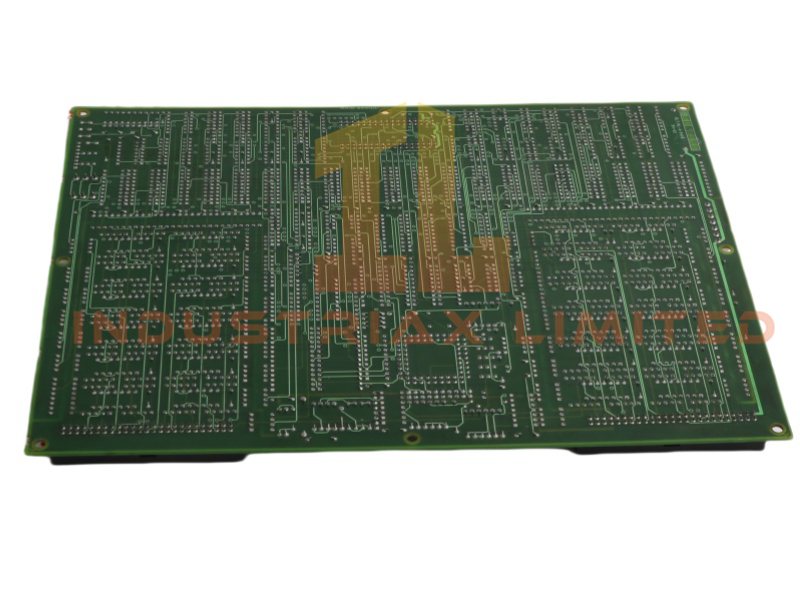

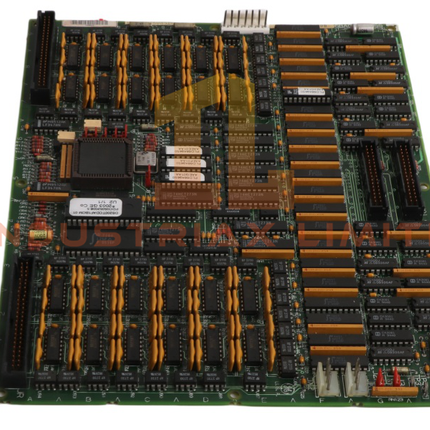

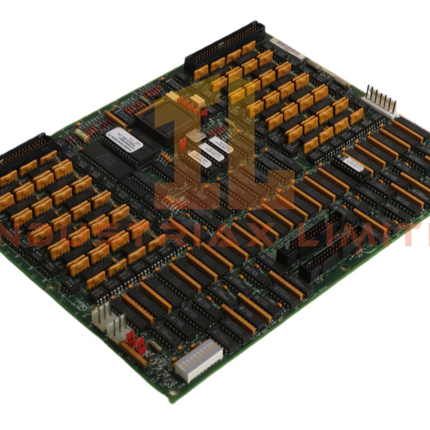

لوحة الحماية من السرعة الزائدة للطوارئ DS215TCEAG1BZZ01A هي وحدة حماية من طراز GE Mark V مصممة لتوفير كشف دقيق للسرعة الزائدة، ومراقبة اللهب، ودعم التزامن ضمن أنظمة التحكم في التوربينات. تعمل هذه اللوحة كجزء من مجموعة معالجات الحماية، وتساهم في اتخاذ قرارات فصل سريعة وحاسمة أثناء ظروف السرعة غير الطبيعية للتوربينات.

الخصائص الوظيفية

تتبادل هذه الوحدة البيانات في الوقت الفعلي مع معالجات X وY وZ، وترسل المعلومات المُعالجة إلى المعالج R1 عبر شبكة الاتصال IONET. ويتم اختيار القيمة المتوسطة في المعالج R1 لضمان اتخاذ قرارات دقيقة وخالية من التشويش.

تتولى وحدة DS215TCEAG1BZZ01A إدارة مخرجات فصل الطوارئ عن طريق إرسال إشارات المرحل التي يتم تقييمها بواسطة وحدة TCTG باستخدام منطق التصويت. وتتيح التشخيصات المتكاملة، وتنظيم الطاقة المدمج، ووصلات التوصيل القابلة للتهيئة تخصيص عتبات السرعة الزائدة، وعنونة IONET، وسلوك مؤقت التوقف.

الكشف عن اللهب ومزامنته

تقوم اللوحة بمعالجة إشارات كاشف اللهب فوق البنفسجي، وتطبيق خوارزميات داخلية للقياس والتحقق قبل إرسال البيانات إلى معالج الطاقة الشمسية المركزة. تدعم هذه المدخلات التشغيل الآمن للتوربينات ومراقبة الاحتراق.

لأغراض التزامن، تقوم الوحدة بتقييم جهد المولد وظروف التردد. ولا يُصدر إذن إغلاق القاطع إلا عندما تقع معلمات النظام ضمن الحدود المقبولة، مما يضمن عمليات تزامن آمنة ومضبوطة.

المواصفات الميكانيكية والكهربائية

المعلمة	مواصفة
نموذج	DS215TCEAG1BZZ01A
نوع المنتج	لوحة الطوارئ للسرعة الزائدة
ماركة	جنرال إلكتريك
مسلسل	متوافق مع مارك 5 / مارك 6e
أبعاد	28 × 21.4 × 2.5 سم
وزن	0.6 كجم
أصل	الولايات المتحدة الأمريكية
رمز النظام المنسق	8537101190
حالة	جديد
التوافر	في الأوراق المالية
تواصل	أيونت
الوظائف	كشف السرعة الزائدة، ومراقبة اللهب، والمزامنة
قوة	إمدادات منظمة على متن السفينة
إعدادات	وصلات الأجهزة
توافق النظام	DCS / Mark V
الحد الأدنى للطلب	وحدة واحدة

التكامل ودور النظام

يتم تثبيت اللوحة داخل النواة الواقية Mark V وتتصل بما يلي:

• وحدات منطق فصل TCTG

• كاشفات اللهب بالأشعة فوق البنفسجية

• أنوية المعالج X/Y/Z

• معالج اختيار الوسيط R1

يضمن الجمع بين الحماية القائمة على الأجهزة والتحقق المدعوم بالبرمجيات إيقاف تشغيل التوربينات بشكل موثوق وانتقالات تشغيلية آمنة.

سيناريوهات التطبيق

• حماية التوربينات الغازية من السرعة الزائدة

• أنظمة إيقاف تشغيل التوربينات البخارية في حالات الطوارئ

• الكشف عن اللهب ومراقبة الاحتراق

• التحكم في تزامن المولد

• مشاريع صيانة وتحديث نظام مارك 5

التعليمات

س: هل تدعم هذه اللوحة عتبات السرعة الزائدة القابلة للتكوين؟ ج: نعم. يمكن ضبط إعدادات السرعة الزائدة من خلال وصلات التوصيل الموجودة على اللوحة.

س: كيف تتواصل اللوحة مع وحدات Mark V الأخرى؟ ج: تستخدم شبكة IONET لتبادل البيانات مع نوى المعالج ووحدات منطق التشغيل.

س: هل تشارك اللوحة في عملية التزامن؟ ج: نعم. فهي تقيّم ظروف الجهد والتردد قبل السماح بإغلاق قاطع الدائرة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
