وصف
نظرة عامة على المنتج

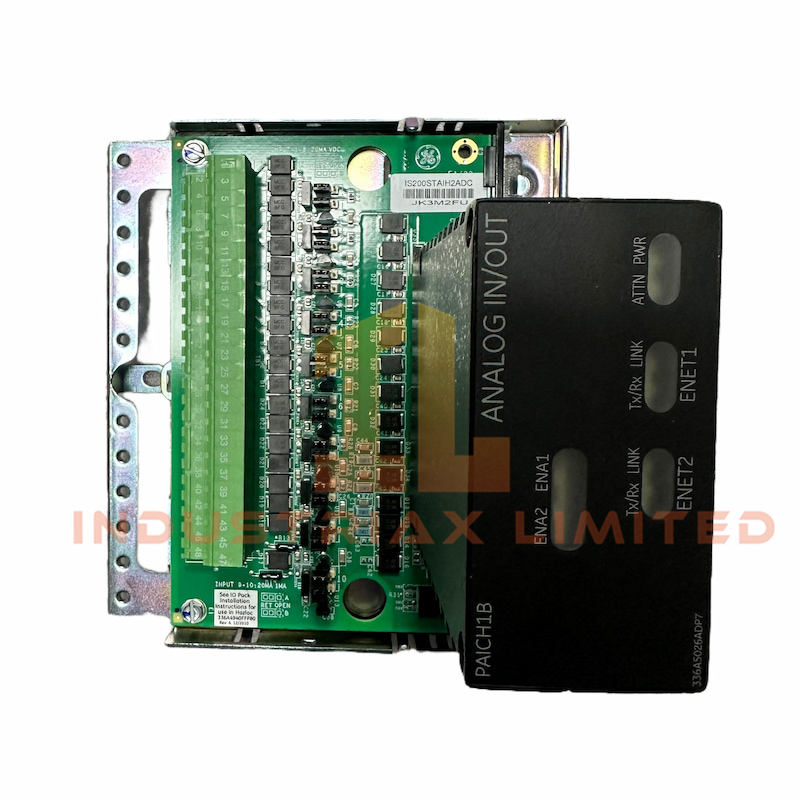

ال IS230SNAIH2A توفر وحدة DIN Rail I/O التناظرية من GE واجهة موثوقة بين أجهزة استشعار العملية و مارك السادس منطق التحكم. وهو يشمل IS220PAICH1B حزمة الإدخال/الإخراج و IS200STAIH2A لوحة طرفية داعمة 10 مدخلات تناظرية و 2 مخرجات تناظرية .
تستوعب هذه الوحدة سلكين ثلاثة أسلاك ، أربعة أسلاك ، و أجهزة إرسال تعمل بالطاقة الخارجية . تم تكوين المخرجات لـ من 0 إلى 20 مللي أمبير حلقات التيار. تتيح شريحة تعريف مدمجة تشخيص النظام والتعرف التلقائي على اللوحة.
يوفر نمط التركيب على سكة DIN مرونة في تكوينات التكرار وكتلة الطرفية. يايك تتصل مجموعة الإدخال/الإخراج مباشرة بلوحة الطرفية، مما يعمل على تبسيط عملية التثبيت وتقليل تعقيد الأسلاك.
المواصفات الفنية
| مواصفة |
التفاصيل |
| الشركة المصنعة |
جنرال إلكتريك |
| رقم القطعة |
IS230SNAIH2A
|
| توافق النظام |
مارك السادس |
| الجهد االكهربى |
24 فولت تيار مستمر |
| حاضِر |
1 أ |
| الأبعاد (سم) |
17.0 × 15.7 × 15.3 |
| وزن |
1.2 كجم |
| المدخلات التناظرية |
10 قنوات |
| المخرجات التناظرية |
قناتان (0–20 مللي أمبير) |
| حزمة الإدخال/الإخراج |
IS220PAICH1B
|
| لوحة طرفية |
IS200STAIH2A
|
| دعم جهاز الإرسال |
2 سلك، 3 أسلاك، 4 أسلاك، خارجي |
| الميزات التشخيصية |
شريحة هوية مدمجة |
| أسلوب التركيب |
سكة DIN |
التطبيق والتوافق
ال IS230SNAIH2A الوحدة مثالية للأتمتة الصناعية، والتحكم في التوربينات، ومراقبة العمليات. تدعم تكوينات بسيطة ويسمح للمستخدمين باختيار الإعدادات بناءً على مستوى SIL و متطلبات التوفر .
استخدم هذه الوحدة في الأنظمة التي تتطلب اكتساب إشارة تناظرية مضغوطة ودعمًا مرنًا للمرسل والتكامل السلس مع مارك السادس الهندسة المعمارية. الجمع بين IS220PAICH1B و IS200STAIH2A يضمن الأداء المتسق عبر التثبيتات المختلفة.
