وصف

نظرة عامة على المنتج

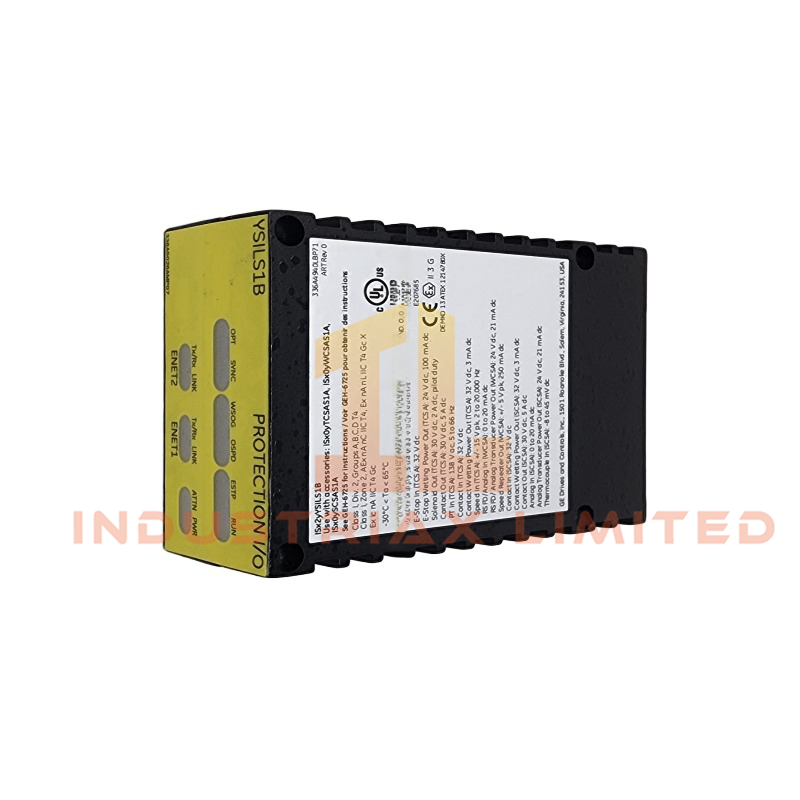

ال IS220YSILS1B توفر حزمة حماية سلامة النواة للمدخلات والمخرجات من سلسلة Mark VIeS من GE حماية مستقلة من السرعة الزائدة ووظيفة مراقبة لأنظمة التحكم الحرجة. تعمل بشكل منفصل عن وحدة التحكم الرئيسية، مما يضمن تفعيلًا موثوقًا لمرحل الطوارئ ومراقبة سلامة النظام.

تدعم هذه الوحدة ما يصل إلى ١٢ مسبار سرعة، وتتكامل بسلاسة مع لوحات طرفية TSCA. تتحقق الوحدة باستمرار من تشغيل وحدة التحكم باستخدام إشارات الكلب ContW، وتوفر منطقًا للفصل في حال فشل التحديثات خلال خمسة إطارات.

المواصفات الفنية

مواصفة	تفاصيل
الشركة المصنعة	جنرال إلكتريك
مسلسل	مارك فيس
رقم الموديل	IS220YSILS1B
مدخل الجهد	24 فولت تيار مستمر
السحب الحالي	1 أ
أبعاد	8.3 سم × 4.2 سم × 12.2 سم
وزن	340 جرام
مدخلات إشارة السرعة	12 مسبارًا
قدرة SIL	SIL 2 (HFT=0)، SIL 3 (HFT=1)
التحكم في مرحل الرحلة	مرحلات الرحلة الطارئة (ETRs) على TRPA
واجهة وحدة التحكم	منافذ IONet (R، S، T)
التغذية الراجعة التشخيصية	إشارات الصحة TSCA
وظيفة المراقبة	مراقبة إشارات الكلاب ContW

الميزات والأداء

ال IS220YSILS1B يوفر حماية احتياطية للعطل بشكل مستقل عن وحدة تحكم Mark VIeS. يدعم تكوينات وحدات التحكم البسيطة والثنائية والثلاثية مع تكرار TMR. تراقب الوحدة ظروف التسارع والتباطؤ وتجاوز سرعة الأجهزة.

يضمن تصميمها الحاصل على تصنيف SIL الامتثال لمعايير السلامة الحرجة. تستخدم وحدة الإدخال/الإخراج اتصالات تسلسلية للتفاعل مع لوحات SCSA، وتتحقق باستمرار من حالة TSCA لعزل الأعطال.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
