وصف

نظرة عامة على المنتج

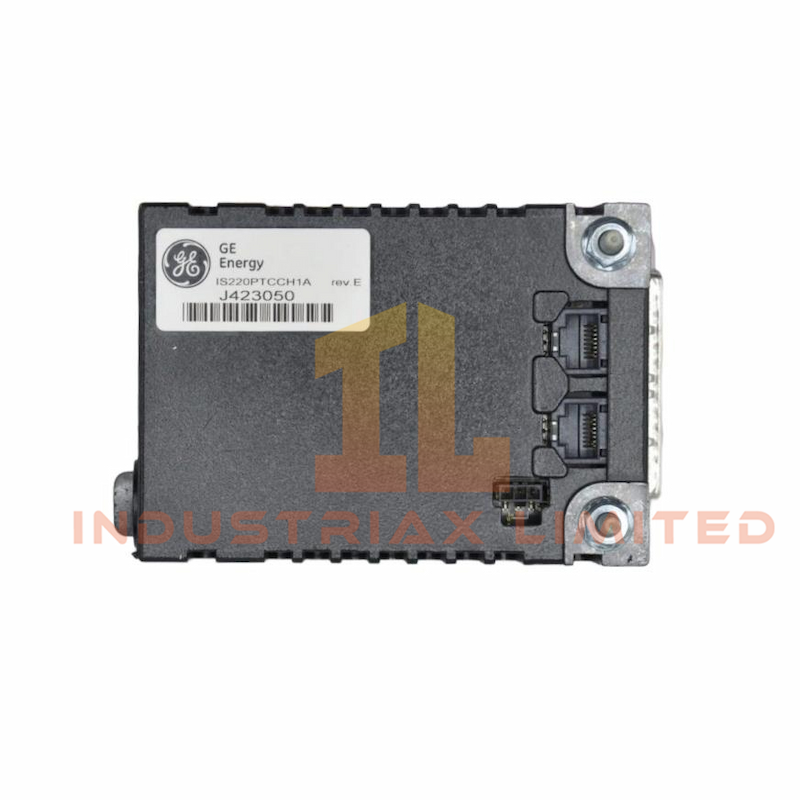

ال IS220PTCCH1A وحدة إدخال الثرموكبل من سلسلة Mark VIe من GE تُوفر التقاطًا دقيقًا لإشارات درجة الحرارة لأنظمة التحكم الصناعية. تتصل بشبكة إيثرنت واحدة أو اثنتين، وتتفاعل مباشرةً مع لوحات طرفية لإدخال الثرموكبل. تتضمن الوحدة لوحة معالج مشتركة ولوحة التقاط مخصصة لوظائف إدخال الثرموكبل.

تدعم حزمة الإدخال/الإخراج هذه ما يصل إلى ١٢ مدخلًا حراريًا لكل وحدة. في تكوينات بسيطة باستخدام تي بي تي سي اتش 1 سي أو TBTCH1B ، يمكن للمستخدمين تحقيق ما يصل إلى 24 مدخلاً باستخدام حزمتين. في إعدادات TMR، تتصل ثلاث حزم بثلاث وصلات باردة، مما يدعم 12 ترموكبلًا إجمالاً.

المواصفات الفنية

مواصفة	تفاصيل
الشركة المصنعة	جنرال إلكتريك
مسلسل	مارك السادس
نموذج	IS220PTCCH1A
وصف	وحدة إدخال الحرارة
مدخل الجهد	28 فولت تيار مستمر
الاستهلاك الحالي	45 مللي أمبير
أبعاد	8.3 سم × 4.2 سم × 12.2 سم
وزن	340 جرام
أنواع الثرموكبل	هـ، ج، ك، س، ت
نطاق الإدخال بالميلي فولت	من -8 مللي فولت إلى +45 مللي فولت
منافذ إيثرنت	منفذ RJ-45 مزدوج
موصل الطاقة	3 دبابيس
موصل الإشارة	دبوس DC-37
المؤشرات التشخيصية	مصابيح حالة LED

المميزات والفوائد

• ال IS220PTCCH1A يدعم خمسة أنواع من الثرموكبلات القياسية ومدخلات إشارة mV.

• يتناسب حجمه الصغير 8.3×4.2×12.2 سم بسهولة مع الحاويات ذات التحكم الضيق.

• بفضل وزنها الخفيف الذي يصل إلى 340 جرامًا فقط، فإن الوحدة تسهل عملية التركيب والتعامل.

• تضمن منافذ Ethernet المزدوجة اتصالاً قويًا مع وحدات التحكم.

• توفر مؤشرات LED ردود فعل بصرية واضحة للتشخيص وحالة الإشارة.

• يتيح موصل DC-37 التكامل الآمن والمباشر مع لوحات المحطات.

• يضمن دعم الوصلة الباردة قراءات دقيقة لدرجة الحرارة في تكوينات TMR.

التطبيق والتوافق

ال IS220PTCCH1A تناسب الوحدة البيئات الصناعية التي تتطلب مراقبة دقيقة لدرجة الحرارة. تتكامل بسلاسة مع لوحات GE Mark VIe الطرفية مثل تي بي تي سي اتش 1 بي و TBTCH1C ، يدعم كل من التكوينات البسيطة وتكوينات TMR.

تُستخدم هذه الوحدة في توليد الطاقة، والمعالجة الكيميائية، وأنظمة الأتمتة ذات المتطلبات الأمنية الحرجة. توافقها مع أنواع متعددة من الثرموكوبل ومدخلات الملي فولت يجعلها مثالية لتطبيقات استشعار درجة الحرارة المتنوعة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
