وصف
نظرة عامة على المنتج

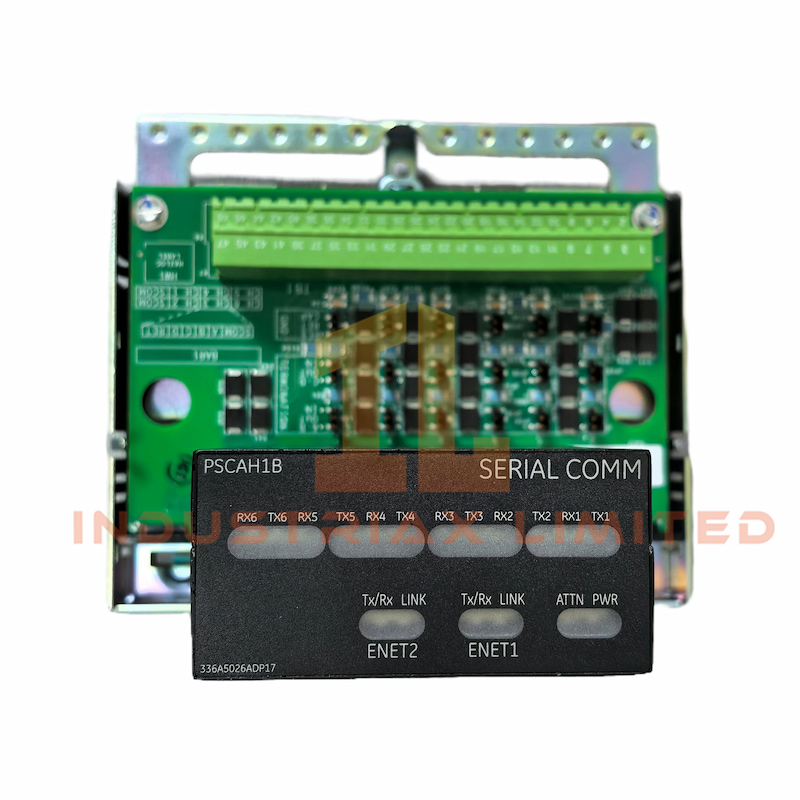

ال IS220PSCAH1B توفر حزمة الاتصالات التسلسلية I/O من GE واجهة قوية بين شبكات Ethernet ولوحات المحطات التسلسلية. وهي تدعم RS-232 ، RS-422 ، و RS-485 نصف مزدوج المعايير عبر ستة قنوات إرسال واستقبال قابلة للتكوين.
تتضمن حزمة الإدخال/الإخراج هذه لوحة معالج BPPC ، متوافقة مع ControlST V04.07 ولاحقًا. تتم معالجة الإدخال عبر منفذي إيثرنت RJ-45 مزدوجين و أ موصل طاقة ثلاثي السنون ، بينما يتصل المخرج من خلال واجهة DC-62 دبوسًا . التشخيص البصري متاح من خلال اللوحة. مؤشرات LED .
ال IS220PSCAH1B يدعم إيثرنت مودبوس التواصل في تكوينات بسيطة ويتميز بالتحكم في الطاقة عند بدء التشغيل الناعم لإدارة تيار الاندفاع أثناء التنشيط.
المواصفات الفنية
| مواصفة |
التفاصيل |
| الشركة المصنعة |
جنرال إلكتريك |
| رقم القطعة |
IS220PSCAH1B
|
| توافق النظام |
مارك السادس |
| الجهد االكهربى |
24 فولت تيار مستمر |
| حاضِر |
1 أ |
| الأبعاد (سم) |
8.3 × 4.2 × 12.2 |
| وزن |
340 جرام |
| لوحة المعالج |
بي بي بي سي
|
| القنوات التسلسلية |
6 منافذ قابلة للتكوين |
| البروتوكولات المدعومة |
RS-232، RS-422، RS-485 |
| منافذ إيثرنت |
2 × RJ-45 |
| موصل الإخراج |
دبوس DC-62 |
| مصابيح LED التشخيصية |
نعم |
| مدخلات الطاقة |
موصل ثلاثي الدبابيس |
| التركيب |
مباشرة إلى لوحة طرفية SSCA |
التطبيق والتوافق
ال IS220PSCAH1B مثالي للأنظمة الصناعية التي تتطلب اتصالات تسلسلية موثوقة. يتكامل بسلاسة مع مارك السادس لوحات طرفية مثل SSCA ، ويدعم التكوينات البسيطة والمكررة.
استخدم حزمة الإدخال/الإخراج هذه في التحكم بالتوربينات، وأتمتة العمليات، وشبكات الإدخال/الإخراج الموزعة. بفضل دعمها المرن للبروتوكولات وحجمها الصغير، فهي مناسبة للتركيبات محدودة المساحة ذات متطلبات سلامة بيانات عالية.
