وصف

نظرة عامة على المنتج

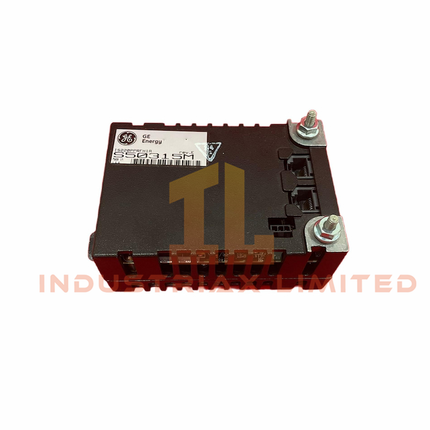

ال IS220PPRFH1A تتيح حزمة PROFIBUS Master Gateway I/O من سلسلة Mark VIe من GE دمجًا سلسًا لأجهزة PROFIBUS DP-V0 وDP-V1 التابعة في أنظمة التحكم القائمة على IONet. وتتميز بـ بي بي بي بي لوحة المعالج ووحدة الاتصال COM-C من Hilscher GmbH، والتي توفر اتصال RS-485 عالي السرعة من خلال موصل DE-9 D-sub.

تدعم حزمة الإدخال/الإخراج هذه معدلات نقل تتراوح بين 9.6 كيلوبت في الثانية و12 ميجابت في الثانية، وتتعامل مع ما يصل إلى 124 جهازًا تابعًا، كل منها بسعة تصل إلى 244 بايت من بيانات الإدخال/الإخراج. توفر مؤشرات LED تشخيصًا فوريًا، ويتم تركيب الحزمة مباشرةً على SPIDG1A لوحة طرفية.

المواصفات الفنية

مواصفة	تفاصيل
الشركة المصنعة	جنرال إلكتريك
مسلسل	مارك السادس
رقم الموديل	IS220PPRFH1A
مدخل الجهد	24 فولت تيار مستمر
السحب الحالي	1 أ
أبعاد	8.3 سم × 4.2 سم × 12.2 سم
وزن	340 جرام
وحدة الاتصالات	COM-C (شركة هيلشر المحدودة)
نوع الواجهة	موصل RS-485 عبر DE-9 D-sub
سرعة الإرسال	من 9.6 كيلوبت في الثانية إلى 12 ميجابت في الثانية
دعم الأجهزة التابعة	ما يصل إلى 124 جهازًا
سعة الإدخال/الإخراج لكل جهاز تابع	حتى 244 بايت
لوحة المعالج	BPPB (PPRFH1A)
لوحة طرفية	SPIDG1A
المؤشرات التشخيصية	مصابيح حالة LED

الميزات والأداء

ال IS220PPRFH1A يدعم تكوينات متعددة للتكرار، بما في ذلك وضع إيثرنت واحد، ووضع إيثرنت مزدوج، ووضع النسخ الاحتياطي السريع. في وضع النسخ الاحتياطي السريع، تعمل حزمتا إدخال/إخراج في أدوار نشطة وسلبية لضمان اتصال PROFIBUS متواصل.

تُربط الحزمة مُدخلات/مخرجات الأجهزة الثانوية مباشرةً بوحدات تحكم Mark VIe، وتدعم حزمة برامج ControlST الإصدار 4.04 والإصدارات الأحدث. تصميمها المدمج وقدراتها الاتصالية القوية تجعلها مثالية لأنظمة التحكم الصناعية الموزعة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
