نظرة عامة على المنتج

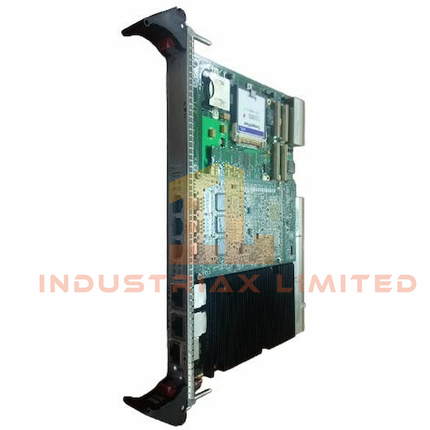

ال GE IS215UCCCM04A هي لوحة تحكم CPCI عالية الأداء من سلسلة Mark VI ، مصممة للتحكم الفوري في التوربينات والأتمتة الصناعية. تجمع بين IS215UCCCH4 لوحة بها ذاكرة فلاش 128 ميجابايت، وذاكرة DDR SDRAM سعة 256 ميجابايت، و IS200EPMC وحدة توفر قدرات معالجة وتواصل قوية.

تعمل لوحة CPCI أحادية الفتحة هذه، 6U، بمعالج Intel Pentium M بتردد 1.6 جيجاهرتز، وتستخدم نظام التشغيل QNX® Neutrino® للتحكم في تعدد المهام. تدعم اللوحة بروتوكولات صناعية متعددة، بما في ذلك Ethernet Modbus وEGD وTCP/IP، مما يضمن تكاملاً سلسًا مع واجهات الإنسان والآلة (HMIs) وأجهزة التحكم المنطقية القابلة للبرمجة (PLCs) وأنظمة الجهات الخارجية.

المواصفات الفنية

المعلمة	مواصفة
رقم القطعة	IS215UCCCM04A
مسلسل	مارك السادس
المعالج	إنتل بنتيوم إم 1.6 جيجاهرتز
ذاكرة	ذاكرة DDR SDRAM سعة 256 ميجابايت، وذاكرة فلاش سعة 128 ميجابايت، وذاكرة تخزين مؤقتة L2 سعة 256 كيلوبايت
نظام التشغيل	نيوترينو كيو إن إكس
منافذ إيثرنت	5 RJ-45 (10/100/1000BaseTX)
منفذ COM	RS-232C عبر RJ-45
متطلبات الطاقة	+5 فولت عند 4.5 أمبير، +3.3 فولت عند 1.5 أمبير، ±12 فولت عند 50 مللي أمبير
النطاق البيئي	0–50 درجة مئوية (تشغيل)، -40–85 درجة مئوية (تخزين)
رطوبة	5%–95%، غير متكثف
مقاومة الصدمات	10 جي، 16 مللي ثانية نصف جيب
مقاومة الاهتزاز	6 جيجا هرتز جذر متوسط ​​التربيع (20-2000 هرتز)

الاتصالات والبرمجة

• يدعم لغة كتلة التحكم مع المنطق التناظري والمنفصل والمنطق البولياني

• متوافق مع تنسيق مخطط سلم التتابع وأنواع البيانات المتعددة

• يتفاعل مع HMIs عبر UDH ويتواصل مع حزم الإدخال/الإخراج عبر Ethernet

• يستخدم بروتوكول EGD للتبادل المتغير مع البساطة و سلسلة 90-70 من وحدات التحكم المنطقية القابلة للبرمجة

• يتيح بروتوكول Ethernet Modbus تكامل DCS مع جهات خارجية

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
