وصف

نظرة عامة على المنتج

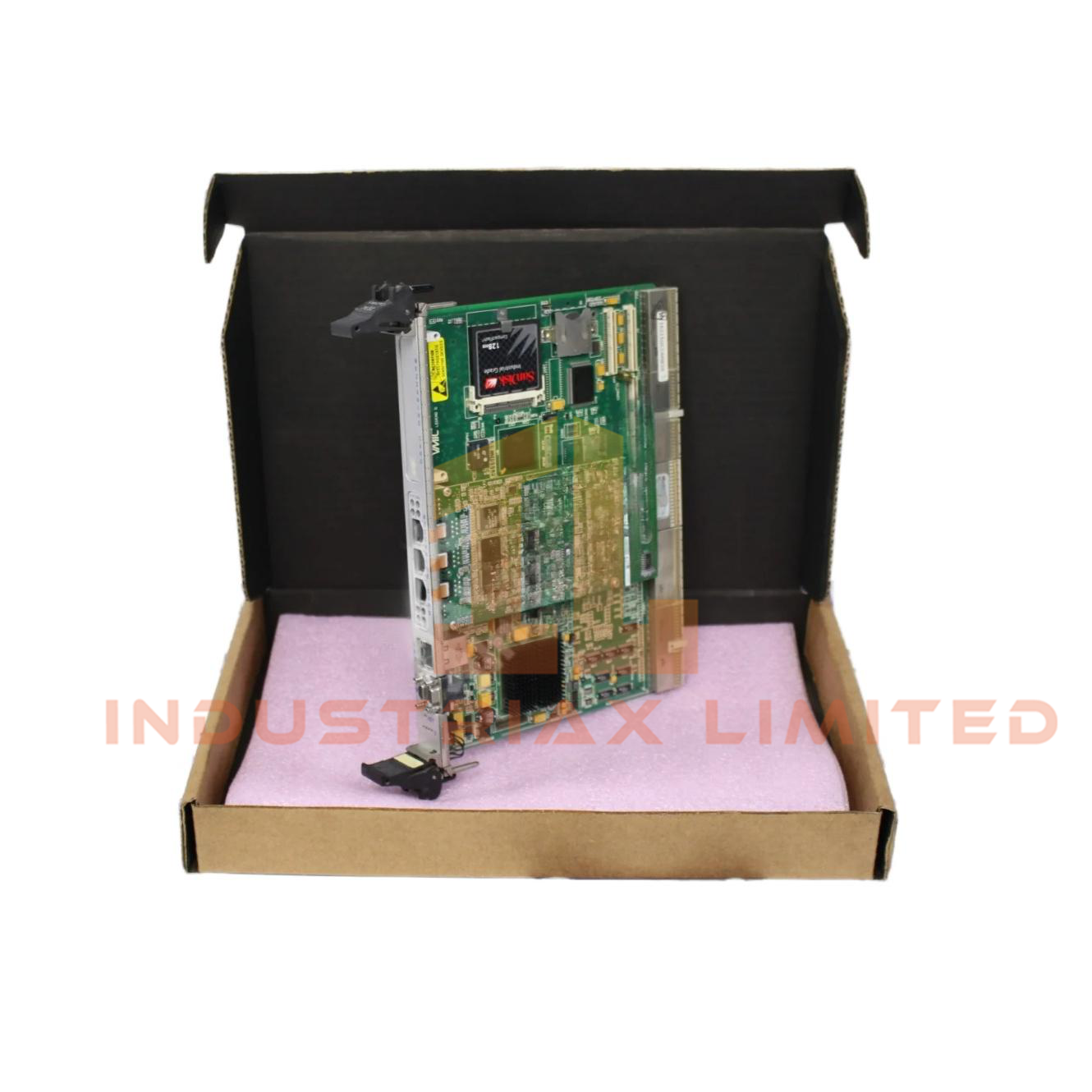

ال IS215UCCAM03A وحدة معالج PCI المدمجة من GE هي محرك حوسبة عالي الأداء لنظام التحكم Mark VIe. وهي تدمج IS215UCCAH3 لوحة مع IS200EPMC واجهة إيثرنت وذاكرة فلاش وذاكرة DRAM سعة ١٢٨ ميجابايت لكل منهما. توفر هذه اللوحة أحادية الفتحة قوة معالجة موثوقة وقدرات اتصال قوية.

تدعم الوحدة بروتوكولات صناعية متعددة، وتتضمن منافذ COM تشخيصية، ومواقع توسعة PMC، ومؤقت مراقبة. تصميمها المدمج واستهلاكها المنخفض للطاقة يجعلها مثالية لبيئات الأتمتة المتطلبة.

المواصفات الفنية

مواصفة	تفاصيل
الشركة المصنعة	جنرال إلكتريك
مسلسل	مارك السادس
رقم الموديل	IS215UCCAM03A
المعالج	Intel ULV Celeron 650 ميجاهرتز (8.3 واط كحد أقصى)
ذاكرة	ذاكرة DDR SDRAM سعة 128 ميجابايت، وذاكرة تخزين مؤقت L2 بسعة 256 كيلو بايت
تخزين فلاش	فلاش مدمج 128 ميجابايت ( 336A5196AAP8 )
نظام التشغيل	نيوترينو كيو إن إكس
منافذ إيثرنت	1 UDH (RJ-45)، 3 EPMC (RJ-45)
منافذ COM	موصلان صغيران للغاية من نوع D بـ 9 دبابيس
متطلبات الطاقة	3.3 فولت تيار مستمر عند 3.5 أمبير (نموذجي)، 4.25 أمبير (الحد الأقصى)
	5 فولت تيار مستمر عند 150 مللي أمبير (نموذجي)، 300 مللي أمبير (حد أقصى)
نطاق درجة الحرارة المحيطة	من 0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)
فتحات التوسعة	موقعان لبطاقة PCI Mezzanine (PMC)
تخصيص NVRAM	ذاكرة SRAM بسعة 8 كيلوبايت مع ذاكرة فلاش

البرمجة والبروتوكولات

ال IS215UCCAM03A يدعم برمجة كتلة التحكم باستخدام المنطق التناظري، والمتقطع، والمنطق البولياني. ويتعامل مع أنواع بيانات متعددة، منها:

• منطقي

• الأعداد الصحيحة الموقعة/غير الموقعة ذات 16 بت و32 بت

• 32 بت و 64 بت النقطة العائمة

تتضمن بروتوكولات الاتصال المدعومة ما يلي:

• TCP/IP لأجهزة الإنذار ToolboxST وHMI

• بيانات Ethernet العالمية (EGD) لأجهزة CIMPLICITY® وسلسلة 90-70 PLCs

• Ethernet Modbus® للتكامل مع DCS التابع لجهات خارجية

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
