وصف

نظرة عامة على المنتج

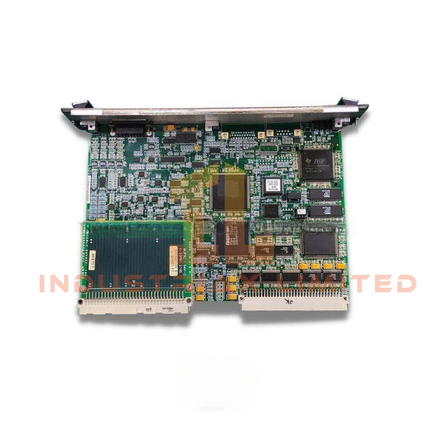

ال IS200VTURH2B توفر لوحة حماية التوربينات الرئيسية من سلسلة Mark VI من GE حمايةً ومراقبةً عاليتي الكفاءة لأنظمة توربينات الغاز. تقيس اللوحة سرعة التوربين باستخدام أربعة أجهزة لقياس معدل النبضات السلبية، وتنقل إشارات التسارع الزائدة إلى وحدة التحكم ولوحات المحطات الطرفية.

تُدير هذه اللوحة أيضًا مزامنة المولد، وتراقب جهد وتيار العمود، وتدعم كشف اللهب باستخدام ما يصل إلى ثمانية مستشعرات جيجر-مولر®. وتتصل بـ لعبة تقمص الأدوار و تي ار بي اكس لوحات للتحكم في ملفات الطوارئ وملفات القاطع.

المواصفات الفنية

مواصفة	تفاصيل
الشركة المصنعة	جنرال إلكتريك
مسلسل	سلسلة مارك السادس
رقم الموديل	IS200VTURH2B
مدخل الجهد	24 فولت تيار مستمر
السحب الحالي	0.5 أمبير
أبعاد	273 مم × 220 مم × 20 مم
وزن	1 كجم
مدخلات إشارة السرعة	4 أجهزة معدل النبض السلبي
دعم كاشف اللهب	8 أجهزة استشعار جايجر-مولر®
التحكم في مرحل الرحلة	3 مرحلات رحلة السرعة الزائدة عبر TRPx
وظيفة المزامنة	مراقبة جهد المولد والحافلة
التحكم في القواطع	ملف التتابع 52G
مراقبة العمود	كشف الجهد والتيار
هندسة تتابع الرحلة	9 مرحلات (TMR)، 3 مرحلات (بسيطة)

الميزات والأداء

ال IS200VTURH2B تدعم اللوحة كلا التكوينين البسيط والتربيني المرن (TMR). تستقبل إشارات الفصل من وحدة التحكم، وتُفعّل أجهزة الفصل الكهربائية (ETDs) عبر مرحلات مغناطيسية. تضمن اللوحة قياسًا دقيقًا لسرعة التوربينات ومنطق المزامنة لضمان تشغيل آمن للمولد.

تُعزز قدرتها على كشف اللهب السلامة في تطبيقات توربينات الغاز، بينما تُساعد مراقبة جهد العمود على منع التلف الكهربائي. تتكامل اللوحة بسلاسة مع أنظمة الإثارة ومنطق التحكم.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
