وصف
نظرة عامة على المنتج

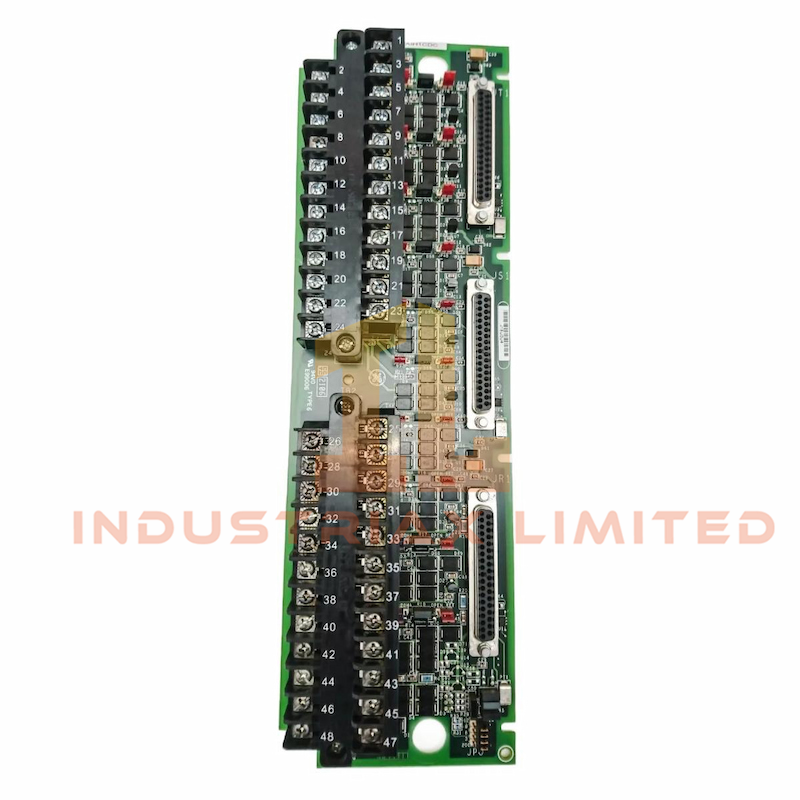

ال IS200TBAIH1CDC صُممت لوحة طرفية للمدخلات والمخرجات التناظرية من GE لمعالجة الإشارات التناظرية بمرونة في أنظمة التحكم في توربينات Mark VIe. تدعم اللوحة 10 مدخلات ومخرجين تناظريين، مع دوائر كبت الضوضاء لضمان سلامة الإشارة في البيئات الصناعية.
المواصفات الفنية
| مواصفة |
تفاصيل |
| الشركة المصنعة |
جنرال إلكتريك (GE) |
| رقم الموديل |
IS200TBAIH1CDC
|
| سلسلة المنتجات |
مارك السادس |
| فئة |
لوحة طرفية للإدخال/الإخراج التناظري |
| جهد الإدخال |
24 فولت تيار مستمر |
| تيار الخرج |
0–200 مللي أمبير |
| أبعاد |
34 × 11 × 5 سم |
| وزن |
0.3 كجم |
| القنوات |
10 AI، 2 AO |
| نوع الموصل |
3 × دبوس DC-37 |
| كتل طرفية |
2 كتل، 24 محطة في كل منها |
| دعم مقياس الأسلاك |
حتى #12 AWG |
| ضمان |
12 شهرًا من تاريخ التسليم |
تكوين الإشارة والتكرار
ال IS200TBAIH1CDC يدعم تكوينات التكرار المعياري البسيط والتكرار المعياري الثلاثي (TMR). في وضع التكرار المعياري الثلاثي، تنتشر إشارات الدخل إلى ثلاثة موصلات للتحكم R وS وT. تُجمع تيارات الخرج وتُقاس عبر تحويلة داخلية، ثم تُضبط لتتوافق مع القيمة المحددة.
توافق الإدخال والإخراج
تدعم هذه اللوحة أنواعًا متعددة من المدخلات التناظرية، بما في ذلك أجهزة الإرسال ثنائية الأسلاك، وثلاثية الأسلاك، ورباعية الأسلاك، وأجهزة الإرسال الخارجية. تدعم مدخلات جهد ±5 فولت و±10 فولت تيار مستمر. يمكن ضبط المخرجات لتتراوح بين 0 و20 مللي أمبير أو 0 و200 مللي أمبير، مما يضمن التوافق مع مجموعة واسعة من الأجهزة الميدانية.
التركيب والحماية
تتصل المداخل والمخرجات مباشرةً بكتلتي طرفي إدخال/إخراج مثبتتين ببراغي. تحتوي كل كتلة على أطراف حماية متجاورة لتقليل التداخل والحفاظ على وضوح الإشارة. يدعم التصميم توصيلات مستقرة وفعالة للتطبيقات عالية الأداء.
التطبيق والتوافق
ال IS200TBAIH1CDC مثالي لأنظمة التحكم في التوربينات التي تتطلب معالجة دقيقة للإشارات التناظرية والتكرار. يتكامل بسلاسة مع بنية GE Mark VIe، ويدعم تكوينات الإرسال القديمة والحديثة.
