وصف

وصف المنتج

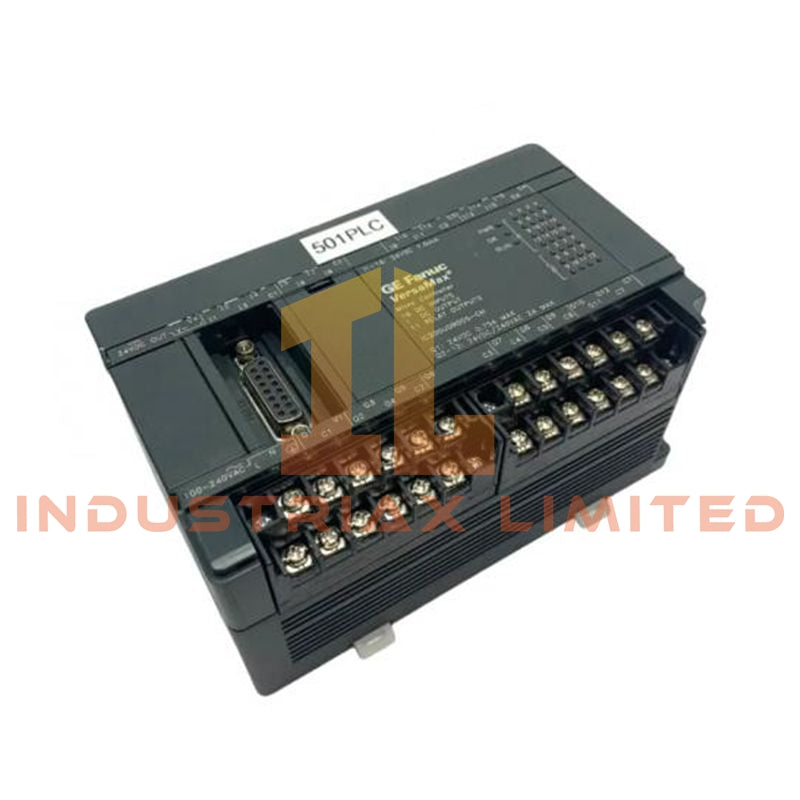

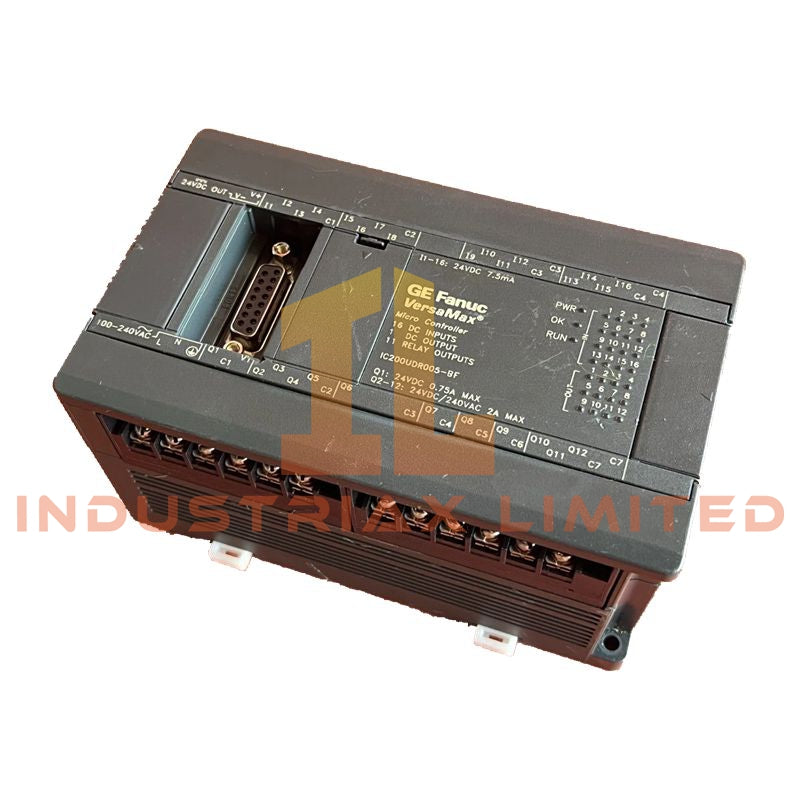

وحدة التحكم المنطقية القابلة للبرمجة (PLC) المصغرة IC200UDR005 هي جزء من سلسلة GE Vernova VersaMax Micro، وهي مصممة للتحكم في الآلات المدمجة ومهام الأتمتة الموزعة. تدمج هذه الوحدة المدخلات الرقمية ومخرجات المرحلات وإشارات الطاقة المدمجة في منصة تحكم واحدة، مما يجعلها مناسبة لمعدات المصنع الأصلي (OEM) وأنظمة العمليات الصغيرة ولوحات التحكم المستقلة.

تجمع وحدة التحكم هذه بين منطق المعالجة وواجهات الاتصال وسعة الإدخال/الإخراج القابلة للتوسيع في غلاف مدمج يثبت على سكة DIN. تدعم التوسع المحلي والبعيد، مما يتيح تصميم نظام قابل للتطوير مع الحفاظ على بصمة صغيرة.

نظرة عامة على بنية النظام

• وحدة PLC مدمجة مع مدخلات/مخرجات ومعالج مدمجين

• تدعم بنية التوسع الموزع

• واجهات اتصال تسلسلية مدمجة

• تصميم مخرجات قائم على المرحلات للتبديل المباشر للحمل

• مصممة لتطبيقات التحكم المثبتة في الخزانة

المواصفات الفنية

معلومات عامة

• النموذج: IC200UDR005

• نوع المنتج: وحدة تحكم PLC مصغرة

• السلسلة: VersaMax Micro

• إجمالي سعة الإدخال/الإخراج: 28 نقطة مدمجة

• قنوات الإدخال: 16 مدخل رقمي 24 فولت تيار مستمر

• قنوات الإخراج: 11 مخرج مرحل + 1 مخرج ترانزستور 24 فولت تيار مستمر

• دعم التوسع: ما يصل إلى 4 وحدات رقمية + 4 وحدات تناظرية (الحد الأقصى للنظام ~140 إدخال/إخراج)

• طريقة التركيب: تركيب على سكة DIN

• الوزن التقريبي: 0.79 كجم (يعتمد على النوع)

نظام الطاقة

• جهد الإمداد: 100-240 فولت تيار متردد (مدخل واسع النطاق)

• استهلاك الطاقة الداخلية: ~8 واط نموذجي

• خرج إمداد المستشعر: 24 فولت تيار مستمر، حتى 200 مللي أمبير

• عزل المدخلات: تصميم عزل داخلي بدرجة صناعية

المعالجة والذاكرة

• ذاكرة برنامج المستخدم: 9 آلاف كلمة منطقية

• ذاكرة السجل: 2 كيلو كلمة

• ساعة الوقت الحقيقي: ساعة وقت حقيقي مدمجة في الأجهزة

• الضبط التناظري: 2 مقياس جهد مدمج للضبط

• عدادات عالية السرعة:

• قنوات عدادات متعددة من النوع A والنوع B

• تدعم التقاط النبضات السريعة لمهام الحركة/الموقع

واجهات الاتصال

• المنفذ 1: واجهة RJ-45 / RS-232

• المنفذ 2: واجهة DB-15 / RS-485

• البروتوكولات المدعومة:

• Modbus RTU (رئيس/تابع، سلكين و4 أسلاك)

• اتصال SNP / SNP-X

• عمليات القراءة/الكتابة التسلسلية

• وظيفة الشبكة: تكامل تسلسلي متعدد الأجهزة

الظروف البيئية

• درجة حرارة التشغيل: 0 درجة مئوية إلى 50 درجة مئوية

• درجة حرارة التخزين: –40 درجة مئوية إلى 85 درجة مئوية

• نطاق الرطوبة: 5%–95% بدون تكثف

• فئة الحماية: IP20 (يتطلب تركيب داخل لوحة/خزانة)

• الشهادات: متوافقة مع UL, CSA, CE

الخصائص الفيزيائية

• الأبعاد: 90 × 76 × 150 ملم

• الغلاف: غلاف PLC معياري مدمج

• التركيب: يثبت على سكة DIN داخل خزانة التحكم

أبرز الميزات الوظيفية

• مخرجات مرحل مدمجة للتحكم المباشر في المحركات

• قابلة للتوسع حتى 4 أرفف إدخال/إخراج لتصميم نظام قابل للتطوير

• منافذ اتصال مزدوجة لتكامل شبكة مرن

• ساعة الوقت الحقيقي مدمجة لمنطق التحكم القائم على الوقت

• مقاومات ضبط مدمجة للتعديلات الميدانية

• عدادات عالية السرعة لتغذية الارتداد النبضي والحركي

مجالات التطبيق

• أنظمة التحكم في آلات المصنع الأصلي (OEM)

• خطوط أتمتة التصنيع الصغيرة

• معدات التعبئة والتغليف والمناولة

• أنظمة التحكم في المضخات والمراوح

• لوحات التحكم في المباني والمرافق

الأسئلة الشائعة

س: هل يمكن توسيع IC200UDR005؟
ج: نعم، يدعم ما يصل إلى 4 وحدات توسيع رقمية و 4 تناظرية حسب تكوين النظام.

س: هل يدعم اتصال Modbus؟
ج: نعم، Modbus RTU مدعوم في وضعي الماستر والعبيد.

س: هل مخرجات المرحل مناسبة للتحكم المباشر في الحمل؟
ج: نعم، يدعم كل مرحل تبديل حتى 2 أمبير للتحكم المباشر في الجهاز.

س: هل وحدة PLC مناسبة للبيئات القاسية؟
ج: إنها مصممة للتركيب في الخزانات مع عزل كهربائي بدرجة صناعية وحماية بيئية.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
