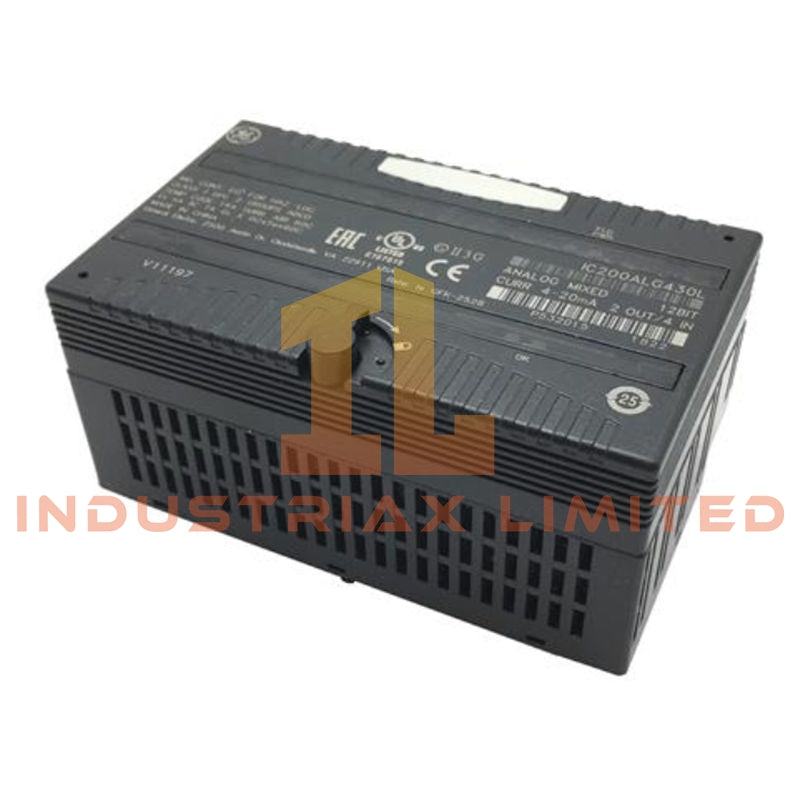

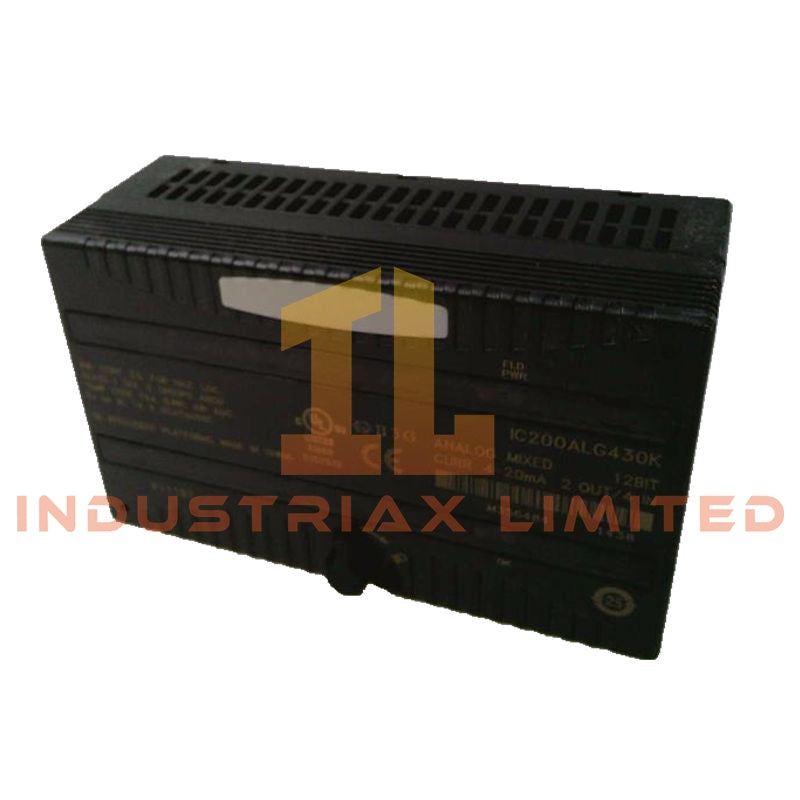

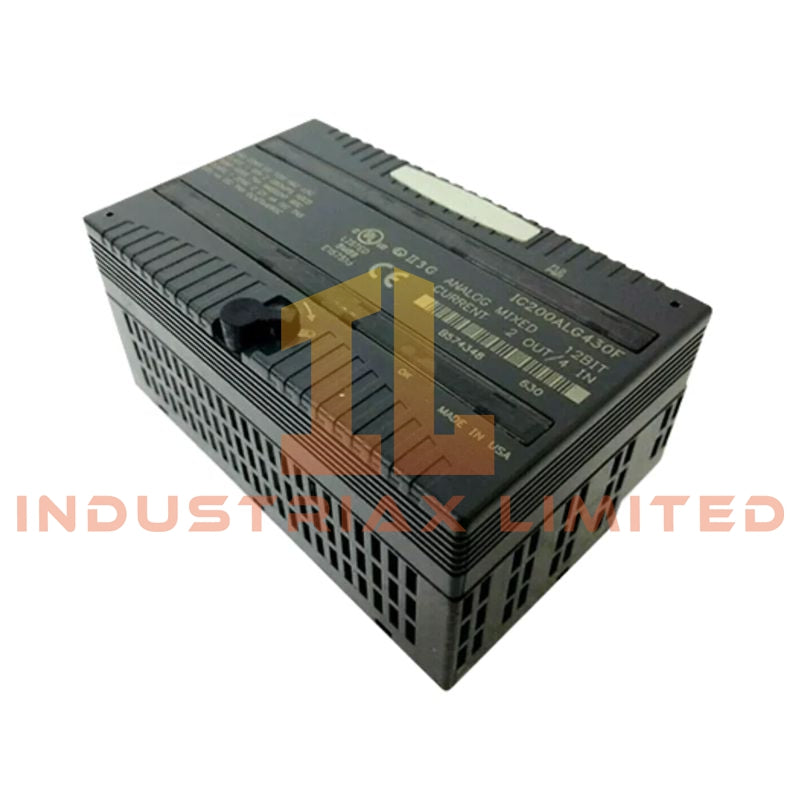

وحدة IC200ALG430 من سلسلة GE Fanuc Emerson VersaMax هي وحدة إدخال/إخراج مختلطة تماثلية مدمجة مصممة لاكتساب إشارة حلقة التيار 4-20 مللي أمبير والتحكم في الإخراج. وهي تدمج وظيفتي الإدخال والإخراج في وحدة ذات فتحة واحدة، مما يقلل من مساحة الرف مع الحفاظ على سلامة الإشارة العالية.

تم تصميمها لأنظمة أتمتة العمليات حيث يكون نقل التيار التناظري المستقر مطلوبًا، مثل قياس التدفق والضغط والمستوى وتحديد موضع المشغل.

التصميم الوظيفي

• 4 قنوات إدخال تماثلية تفاضلية (4-20 مللي أمبير)

• قناتان إخراج تماثلي أحادي الطرف (4-20 مللي أمبير)

• تحويل تناظري إلى رقمي ورقمي إلى تناظري 12 بت

• هندسة معالجة إشارة إدخال/إخراج مستقلة

• عزل القناة مع قمع تداخل الإشارات (~30 ديسيبل)

خصائص الأداء

• زمن مسح الإدخال: 0.4 مللي ثانية كحد أقصى

• زمن تحديث الإخراج: 0.3 مللي ثانية كحد أقصى

• استجابة مرشح الإدخال: 5 مللي ثانية

• الدقة: 12 بت (4096 عدد)

• الدقة عند 25 درجة مئوية: ±0.3% عادةً من المقياس الكامل

• أقصى دقة: ±0.5% من المقياس الكامل

المواصفات الكهربائية

• نوع الإدخال: حلقات تيار تفاضلية 4-20 مللي أمبير

• نوع الإخراج: مخارج مصدر تيار 4-20 مللي أمبير

• استهلاك طاقة اللوحة الخلفية: 5 فولت تيار مستمر، حوالي 50 مللي أمبير

• طاقة الإخراج الخارجية: 18-30 فولت تيار مستمر (يعتمد على الحلقة)

• مصدر الطاقة المنطقية: 9.6-15 فولت تيار مستمر (اسمياً 12 فولت تيار مستمر)

• مقاومة الحمل: تصل إلى 1250 أوم

• الحمل السعوي: بحد أقصى 0.1 ميكروفاراد

• الحمل التحريضي: بحد أقصى 0.5 هنري

• العزل: 250 فولت تيار متردد مستمر / 1500 فولت تيار متردد لمدة دقيقة واحدة

التشخيص والمؤشرات

• مؤشر LED FLD PWR يشير إلى حالة الطاقة في جانب المجال

• مؤشر LED OK يشير إلى صحة الوحدة والنظام

• يكشف عن فقدان الطاقة من جانب المستخدم

• سلوك إخراج قابل للتكوين عند فقدان الطاقة:

• الاحتفاظ بآخر قيمة إخراج

• الإخراج الافتراضي للحالة الآمنة

التطبيقات

• حلقات التحكم في العمليات

• أنظمة قياس التدفق والضغط والمستوى

• التحكم في الصمامات والمشغلات

• مراقبة المضخات والضواغط

• أنظمة الإدخال/الإخراج التناظرية الموزعة

الأسئلة الشائعة

س: هل تدعم إشارات الجهد الكهربائي المدخلة؟
ج: لا، إنها تدعم فقط إشارات حلقة التيار 4-20 مللي أمبير.

س: هل قنوات الإدخال والإخراج معزولة؟
ج: نعم، توفر الوحدة عزلًا كهربائيًا بين الأقسام لتحسين استقرار الإشارة.

س: هل تتطلب طاقة خارجية للمخرجات؟
ج: نعم، تتطلب المخرجات مصدر طاقة حلقة خارجية من 18-30 فولت تيار مستمر.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
