وصف
ملخص

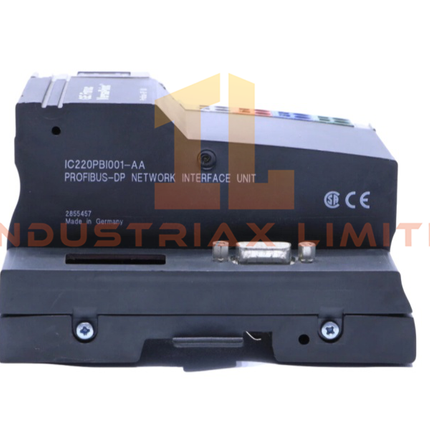

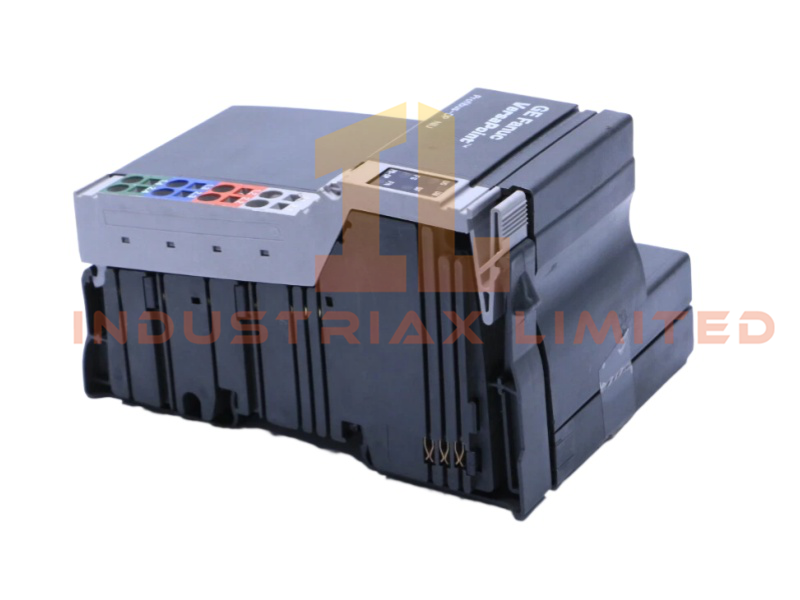

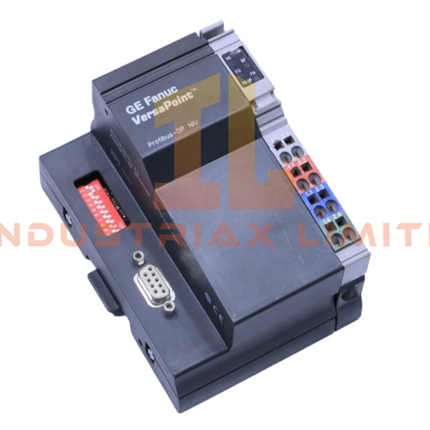

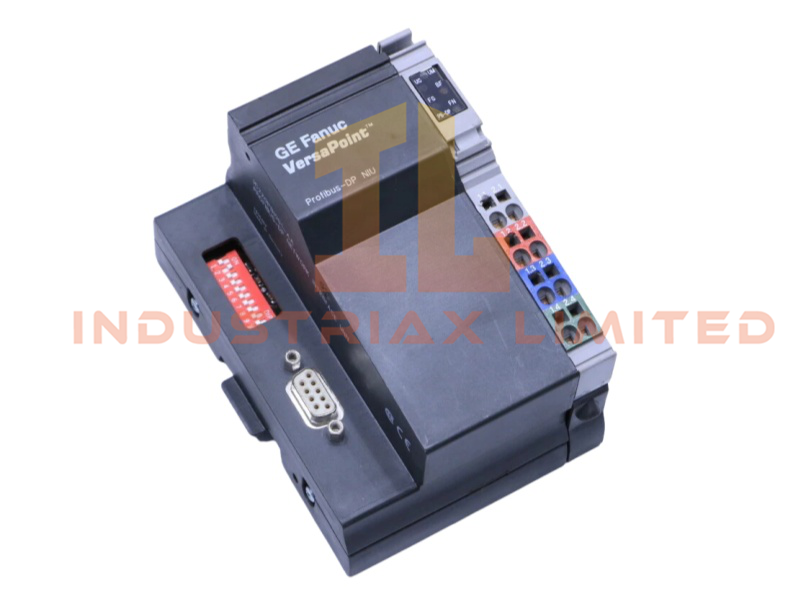

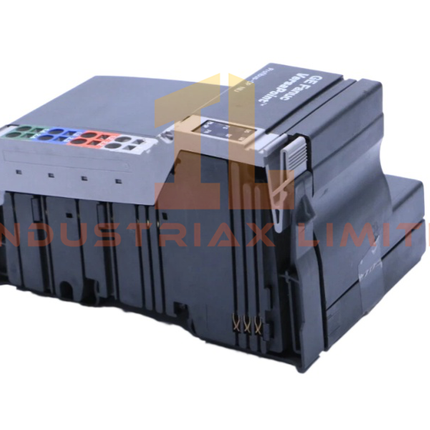

وحدة واجهة PROFIBUS-DP IC220PBI001 هي وحدة اتصال طورتها شركة GE Fanuc لمنصة الإدخال/الإخراج الموزعة VersaPoint. تعمل هذه الوحدة كبوابة بين وحدات الإدخال/الإخراج الميدانية ووحدة PROFIBUS-DP الرئيسية، مما يتيح تبادل البيانات بكفاءة ودقة في أنظمة الأتمتة الصناعية. تصميمها المدمج وخصائصها الكهربائية القوية تجعلها مناسبة لخزائن التحكم المكتظة وبيئات المصانع ذات الظروف القاسية.
الخصائص الوظيفية
تدعم الوحدة ما يصل إلى 184 بايت من بيانات المعالجة لكل محطة، مما يسمح لها بالتعامل مع تكوينات الإدخال/الإخراج المعقدة. وتتزامن تلقائيًا مع معدل نقل البيانات المحدد بواسطة وحدة PROFIBUS الرئيسية، مما يلغي الحاجة إلى التكوين اليدوي ويضمن تشغيلًا سلسًا. تتراوح معدلات نقل البيانات المدعومة من 9.6 كيلوبت في الثانية إلى 12 ميجابت في الثانية، مع أطوال كابلات قصوى مقابلة تتراوح من 1200 متر إلى 100 متر.
تستخدم وحدة IC220PBI001 موصل SUB-D محميًا للاتصال عبر RS-485، وتتطلب مصدر طاقة خارجيًا. يعمل العزل الكهربائي بين واجهة الاتصال والإلكترونيات الداخلية على تعزيز مقاومة التشويش، بينما يُحسّن التوصيل المباشر للدرع بالأرضي أداء التوافق الكهرومغناطيسي.
الميزات الميكانيكية والتركيبية
-
الأبعاد: 91 × 120 × 71.5 مم
-
الوزن: 0.36 كجم
-
هيكل صغير الحجم للوحات التحكم ذات المساحة المحدودة
-
موصل طاقة منفصل لتوصيل الأسلاك المرنة
-
تنسيق البايت العالي/البايت المنخفض لوحدات الإدخال/الإخراج ذات 16 قناة
الأداء وتكامل النظام
صُممت هذه الوحدة للاستخدام ضمن محطات الإدخال/الإخراج الموزعة من VersaPoint، وتتكامل بسهولة مع شبكات PROFIBUS-DP. وهي لا تدعم الاتصال غير الدوري أو التشخيص المدمج، مما يجعلها واجهة بسيطة وحتمية لتبادل البيانات الدوري. في مشاريع التحديث، يمكن استبدال وحدة IC220PBI001 مباشرةً بوحدة IC220PBI002 المُحدثة.
التطبيقات
-
أنظمة الإدخال/الإخراج الموزعة
-
شبكات ناقل البيانات الميداني PROFIBUS-DP
-
أتمتة الآلات والتحكم في الحركة
-
أنظمة التحكم في العمليات وهياكل أنظمة التحكم الموزعة
-
خزائن تحكم صغيرة الحجم تتطلب وحدات إدخال/إخراج معيارية
جدول المواصفات الفنية
| المعلمة |
مواصفة |
| نموذج |
IC220PBI001
|
| نوع المنتج |
وحدة واجهة شبكة PROFIBUS-DP |
| مسلسل |
VersaPoint / GE Fanuc |
| سعة البيانات |
ما يصل إلى 184 بايت لكل محطة |
| معدل الباود |
من 9.6 كيلوبت في الثانية إلى 12 ميجابت في الثانية |
| أقصى طول للكابل |
1200 متر (9.6 كيلوبت في الثانية)، 100 متر (12 ميجابت في الثانية) |
| موصل |
SUB-D، محمي (RS-485) |
| قوة |
مطلوب مورد خارجي |
| العزل الكهربائي |
نعم |
| أبعاد |
91 × 120 × 71.5 مم |
| وزن |
0.36 كجم |
| نموذج بديل |
IC220PBI002 |
| أصل |
الولايات المتحدة الأمريكية |
| حالة |
نشيط |
التعليمات
س: هل يدعم IC220PBI001 وظائف التشخيص؟ ج: لا. إنه مصمم خصيصًا للاتصال الدوري PROFIBUS-DP بدون ملحقات تشخيصية.
س: هل يمكن استبدال هذه الوحدة بإصدار أحدث؟ ج: نعم. إن IC220PBI002 هي الوحدة الأحدث مباشرةً وتوفر وظائف محسّنة.
س: ما نوع الكابلات المطلوبة؟ ج: كابلات RS-485 PROFIBUS القياسية مع موصل SUB-D محمي.
