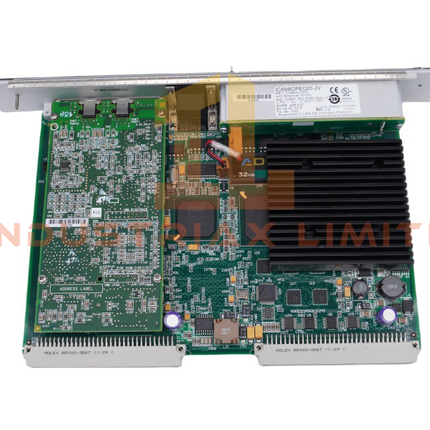

تُزوّد وحدة المعالجة المركزية ICP698CPE020 من جنرال إلكتريك نظام Rx7i PACSym بمعالجة واتصال متقدمين. صممت جنرال إلكتريك وحدة التحكم المنطقية القابلة للبرمجة (PLC) هذه، المثبتة في رفوف، لإدارة برامج المستخدم، والتحكم في الأحمال الكهربائية، وضمان أداء موثوق للأتمتة.
المواصفات الفنية
| المعلمة |
قيمة |
| رقم الموديل |
IC698CPE020
|
| نوع الوحدة |
وحدة التحكم المنطقية القابلة للبرمجة (PLC) |
| الشركة المصنعة |
جي إي فانوك |
| حالة |
علامة تجارية جديدة |
| مجموعة المنتجات |
نظام Rx7i PACS |
| مهلة |
في الأوراق المالية |
| وزن |
0.8 كجم |
| رمز النظام المنسق |
8537101190 |
| أبعاد |
4 × 8 × 29.2 سم |
| الحد الأدنى للطلب |
1 |
| أصل |
الولايات المتحدة الأمريكية |
| نظام |
وحدة التحكم المنطقية القابلة للبرمجة (PLC) |
| حالة |
نشيط |
| خدمة الاتصالات |
موجه إيثرنت |
الوصف الوظيفي
تتضمن وحدة المعالجة المركزية IC698CPE020 معالجًا دقيقًا من نوع Pentium III بتردد 700 ميجاهرتز، مما يوفر أداءً قويًا للتحكم في الوقت الحقيقي. وقد زوّد المهندسون الوحدة بذاكرة مستخدم سعتها 10 ميجابايت وذاكرة فلاش غير متطايرة سعتها 10 ميجابايت. وتدعم الوحدة ما يصل إلى 32 كيلوبت للإدخال والإخراج الرقمي و32 كيلو كلمة لبيانات الإدخال والإخراج التناظرية. ويمكن للمستخدمين تحميل ما يصل إلى 512 كتلة برمجية، بحد أقصى 128 كيلوبايت لكل منها.
توفر منافذ إيثرنت المزدوجة سرعات 10/100 ميجابت في الثانية، وتدعم بروتوكولات EGD وModbus/TCP وTCP/IP وSRTP. كما تتيح ثلاثة منافذ تسلسلية معزولة الاتصال عبر RS232 وRS485 مع Modbus RTU وSNP وأجهزة الإدخال/الإخراج التسلسلية. يضمن تصميم VME64 سرعة نقل بيانات عالية وتوافقًا مع التقنيات المدمجة. ويتيح الدعم المدمج لعمليات الحساب العشري ووظائف المنطق البولياني البرمجة باستخدام مخططات السلم، ومخططات الكتل الوظيفية، والنصوص المنظمة، ولغة C.
يدعم المعالج IC698CPE020 ما يصل إلى 16 اتصالًا متزامنًا بخادم الويب و FTP، ويدمج مزامنة الوقت، ويتم تكوينه باستخدام برنامج Proficy Machine Edition Logic Developer PLC الإصدار 4.0 أو أحدث.
التطبيقات والتوافق
تتكامل وحدة المعالجة المركزية IC698CPE020 Rx7i PACSystem بسلاسة مع منصات الأتمتة من GE Fanuc. يستخدم المشغلون الصناعيون هذه الوحدة للتحكم في العمليات، وأتمتة الآلات، والتشخيص في الوقت الفعلي. بفضل أبعادها المدمجة، ومنافذ الإيثرنت المزدوجة، وسعة الذاكرة الكبيرة، فهي مناسبة لقطاعات الطاقة والتصنيع والبيئات الصناعية الشاقة.
