وصف

ملخص

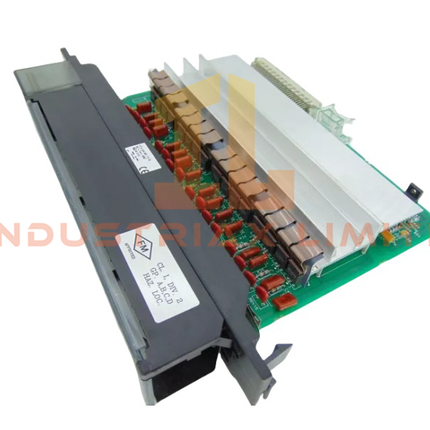

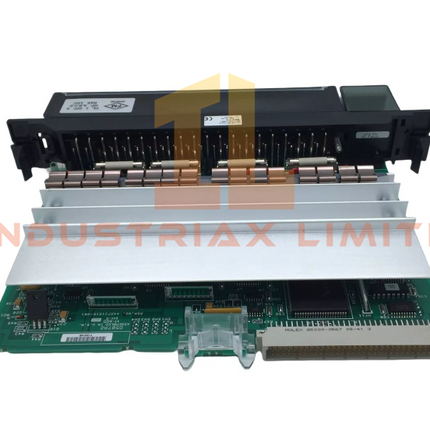

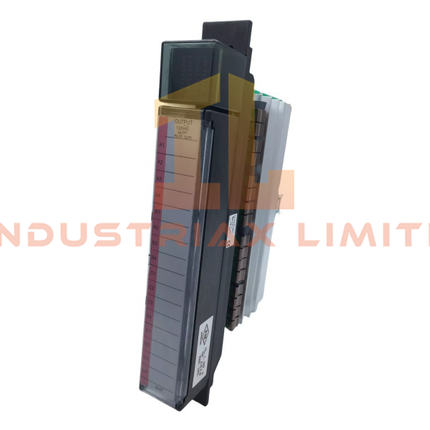

ال IC697MDL340 وحدة الإخراج المنفصلة من GE Fanuc تُوفر تحويلًا عالي الطاقة لأنظمة الأتمتة الصناعية. صُممت هذه الوحدة لمنصة سلسلة 90-70، وتتميز بـ 16 نقطة إخراج مقسمة إلى أربع مجموعات منفصلة، ​​تدعم كل منها ما يصل إلى 4 أمبير إجمالاً، و2 أمبير لكل نقطة.

تعمل هذه الوحدة بجهد 120 فولت تيار متردد، وتتحمل أحمال اندفاع عالية، مثل الملفات اللولبية، ومشغلات المحركات، والأجهزة المتوهجة. IC697MDL340 يتضمن مؤشرات LED لحالة الإخراج والصمامات، والمفتاح الميكانيكي للتثبيت الآمن، وتكوين مرجعي مبسط للإدخال/الإخراج بدون وصلات أو مفاتيح DIP.

المواصفات الفنية

مواصفة	تفاصيل
رقم الموديل	IC697MDL340
الشركة المصنعة	جنرال إلكتريك
نوع الوحدة	وحدة الإخراج المنفصلة
مجموعة المنتجات	السلسلة 90-70
توافق النظام	وحدة التحكم المنطقية القابلة للبرمجة
خدمة الاتصالات	جهاز توجيه إيثرنت
نقاط الإخراج	16 (4 مجموعات من 4)
تصنيف الجهد	120 فولت تيار متردد
الحد الأقصى للحمل لكل نقطة	2 أمبير
الحد الأقصى للحمل لكل مجموعة	4 أمبير
تصنيف الصمامات	10 أمبير لكل مجموعة
المؤشرات	حالة الإخراج، مصابيح LED لحالة المصهر
الأبعاد (الارتفاع × العرض × العمق)	4 × 21.8 × 29.3 سم
وزن	0.62 كجم
رمز النظام المنسق	8537101190
الحد الأدنى لكمية الطلب	1
أصل المنتج	الولايات المتحدة الأمريكية
حالة	علامة تجارية جديدة
التوفر	في الأوراق المالية
حالة متوقفة	نشيط

الميزات الرئيسية

• يدعم أحمال التيار العالي مع حماية قوية للصمامات.

• تسهل مؤشرات LED عملية التشخيص ومراقبة النظام.

• يمنع المفتاح الميكانيكي استبدال الوحدة بشكل غير صحيح.

• لا يتطلب تكوين الإدخال/الإخراج أي وصلات أو مفاتيح DIP.

• متوافق مع قواطع الحجم 4 والأجهزة الصناعية المختلفة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
