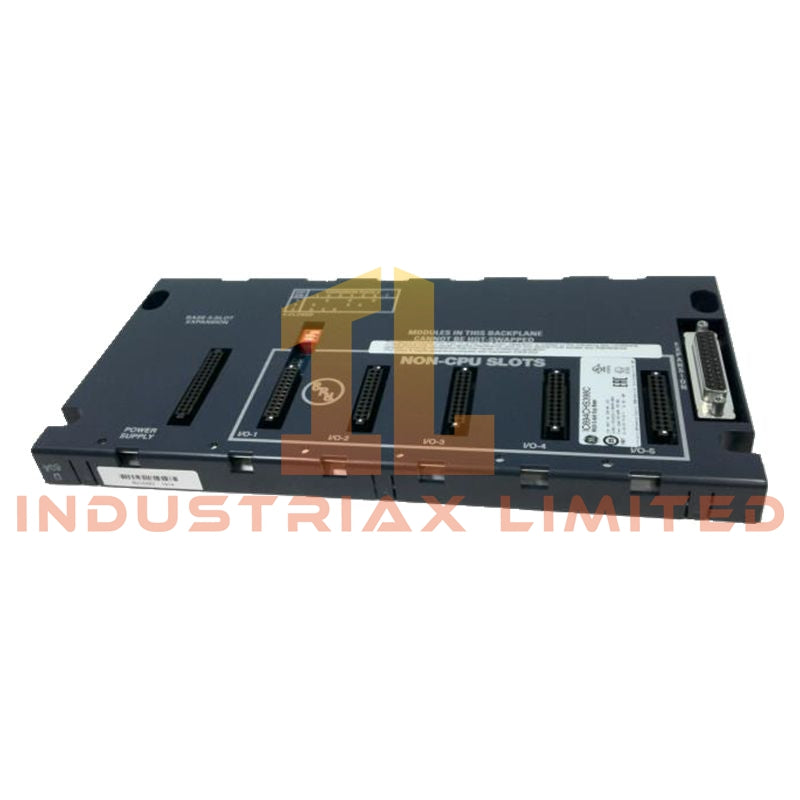

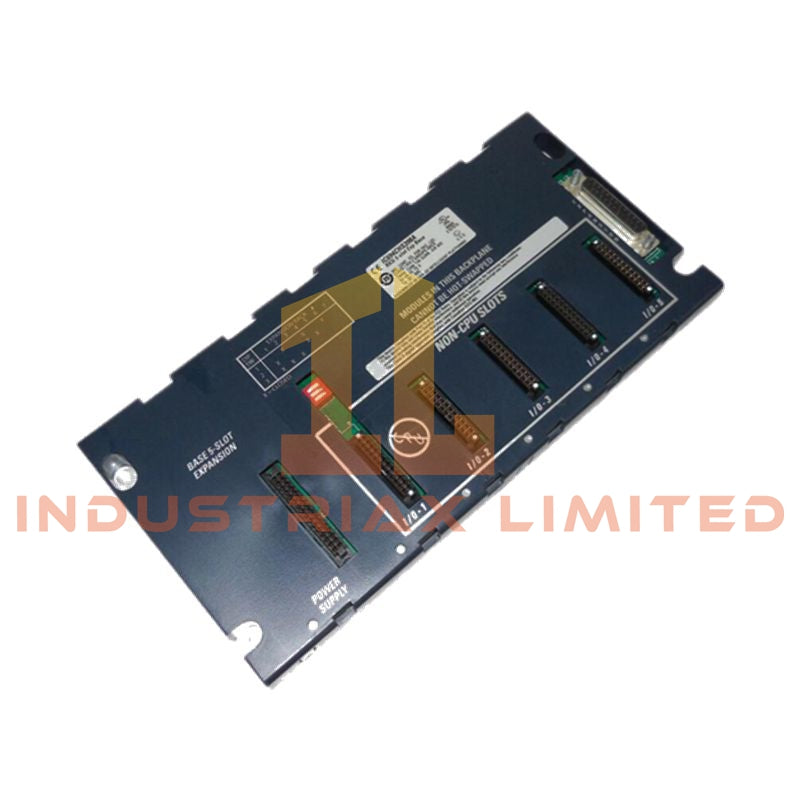

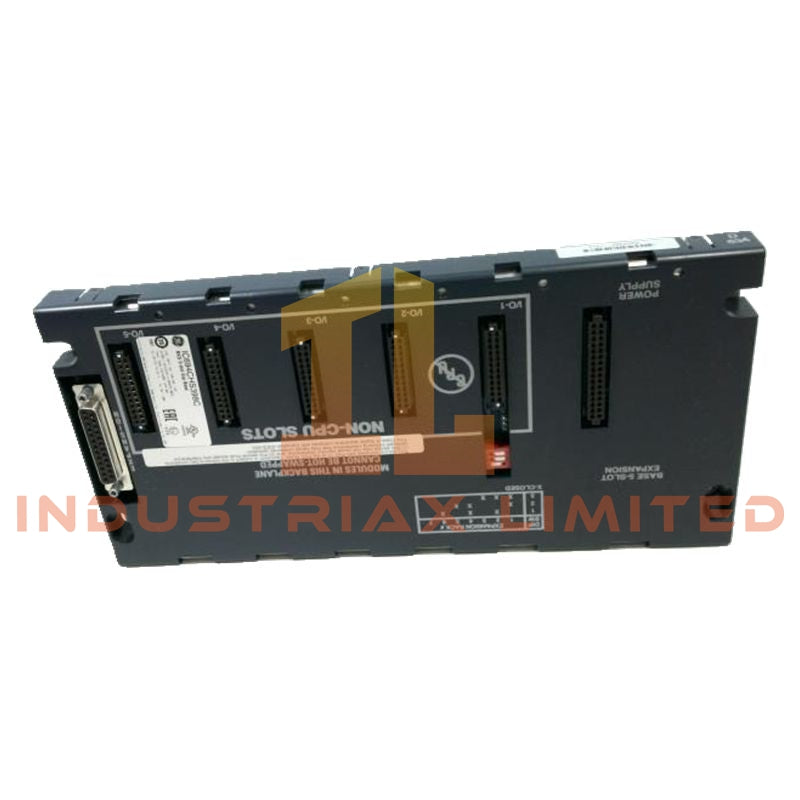

تُعد IC694CHS398 لوحة خلفية لتوسيع تسلسلي بخمس فتحات مصممة خصيصًا لأنظمة PACSystems RX3i، مما يتيح توسيع الإدخال/الإخراج عن بُعد عالي السرعة. تسمح هذه الوحدة بتركيب وحدات الإدخال/الإخراج RX3i أو Series 90-30 إضافية في مواقع موزعة مع الحفاظ على اتصال قوي بلوحة المعالج المركزية الرئيسية.

صُممت IC694CHS398 لأنظمة الأتمتة القابلة للتطوير، وتدعم كابلات توسيع يصل طولها إلى 50 قدمًا (15 مترًا) وتتطلب وحدة تزويد طاقة توسيع تسلسلي مخصصة في الفتحة اليسرى (IC694PWR321، IC694PWR330، أو IC694PWR331). لا يتم دعم التبديل السريع للوحدات على هذه اللوحة الخلفية، مما يضمن اتصالًا تسلسليًا مستقرًا عبر أرفف التوسيع المتسلسلة.

المواصفات الفنية

خصائص اللوحة الخلفية

• النوع: لوحة خلفية لتوسيع تسلسلي

• الفتحات: 5

• الوحدات المتوافقة: وحدات الإدخال/الإخراج RX3i (تسلسلية قياسية وعالية السرعة)

• متطلبات الفتحة اليسرى: تتطلب وحدة تزويد طاقة توسيع تسلسلي

• التبديل السريع: غير مدعوم

• موصل التوسيع: D-type ذو 25 سنًا للتوصيل المتسلسل

المواصفات الكهربائية

• جهد التشغيل: 5 VDC

• الاستهلاك الداخلي للتيار: 170 مللي أمبير

• استهلاك الطاقة: 0.85 واط

• وحدات تزويد الطاقة المتوافقة: IC694PWR321، IC694PWR330، IC694PWR331

التوسيع والمسافة

• تدعم ما يصل إلى سبع لوحات خلفية لتوسيع تسلسلي في سلسلة واحدة

• أقصى مسافة للكابل بين اللوحات الخلفية: 50 قدمًا (15 مترًا)

• تتطلب تهيئة مفتاح DIP لعنوان الرف الصحيح

ميكانيكية وفيزيائية

• الأبعاد (الارتفاع × العرض × العمق): 5.12 × 10.43 × 5.59 بوصة (130 × 265 × 142 مم)

• الوزن: 1.19 رطل

• التركيب: لوحة أو حاوية

التصنيفات البيئية

• درجة حرارة التشغيل: من 0 درجة مئوية إلى 60 درجة مئوية

• درجة حرارة التخزين: من -40 درجة مئوية إلى +85 درجة مئوية

• الحماية: IP20

الميزات الرئيسية

• لوحة خلفية لتوسيع تسلسلي بخمس فتحات لأنظمة RX3i PACSystems

• توسيع الإدخال/الإخراج التسلسلي عالي السرعة مع إمكانية التوصيل المتسلسل

• متوافقة مع وحدات RX3i و Series 90-30

• تتطلب وحدة تزويد طاقة توسيع تسلسلي في الفتحة اليسرى

• تدعم كابلات بطول يصل إلى 50 قدمًا (15 مترًا) للإدخال/الإخراج الموزع

• هيكل صناعي مناسب للأنظمة القابلة للتطوير

التطبيقات

مثالية لتركيبات الإدخال/الإخراج الموزعة أو عن بُعد، وأنظمة التحكم المعيارية، وتوسعات PACSystems RX3i واسعة النطاق التي تتطلب اتصالًا تسلسليًا موثوقًا.

الأسئلة الشائعة

س: هل يمكنني التبديل السريع للوحدات على هذه اللوحة الخلفية؟
ج: لا، لا يتم دعم التبديل السريع؛ يجب تركيب جميع الوحدات عندما تكون الطاقة مطفأة.

س: ما هو مصدر الطاقة المطلوب؟
ج: يجب أن تحتوي الفتحة اليسرى على IC694PWR321 أو IC694PWR330 أو IC694PWR331.

س: ما مدى بعد أرفف التوسيع عن وحدة المعالجة المركزية الرئيسية؟
ج: حتى 50 قدمًا (15 مترًا) باستخدام الكابلات الموصى بها.

س: كم عدد لوحات التوسيع الخلفية التي يمكنني ربطها معًا؟
ج: حتى سبع لوحات توسيع تسلسلية خلفية.
