وصف

نظرة عامة على المنتج

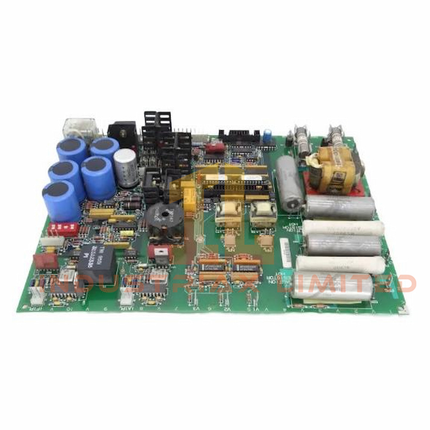

ال DS200SDCIG1A لوحة إمداد الطاقة والقياس بالتيار المستمر من سلسلة Mark V من GE تُوفر مراقبة منطقية مُنظّمة للطاقة والإشارة لمحركات DC2000. تدمج هذه اللوحة مُخرجات جهد متعددة، ودوائر طاقة مجال المحرك، ومُشغلات بوابة SCR في وحدة مدمجة وعالية الكفاءة.

تراقب هذه اللوحة جهد المحرك، وتيار المجال، ومعلمات خط التيار المتردد، بما في ذلك تسلسل الطور وحجمه. تدعم اللوحة مُثيرات المجال الداخلي حتى 10 أمبير، وتتصل بمحول طاقة التحكم (CPT) لدخل تيار متردد 38 فولت.

المواصفات الفنية

مواصفة	تفاصيل
الشركة المصنعة	جنرال إلكتريك
مسلسل	مارك الخامس
رقم الموديل	DS200SDCIG1A
مدخل الجهد	24 فولت تيار مستمر
السحب الحالي	0.4 أمبير
أبعاد	30 سم × 30 سم × 6 سم
وزن	0.5 كجم
مدخل التيار المتردد	38 فولت تيار متردد (±10%) من CPT
خرج +5 فولت	4 أ
خرج ±15 فولت	0.4 أمبير (0.25 أمبير خارجي)
خرج ±24 فولت	+24 فولت عند 3 أمبير، -24 فولت عند 1 أمبير
دعم مثير الميدان	داخلي ≤10 أمبير (إصدار G1)
إشارات المراقبة	المحرك، المجال، جهد/تيار خط التيار المتردد
إشارة التشخيص	/PSEN لإعادة ضبط المعالج الدقيق SDCC

الميزات والأداء

ال DS200SDCIG1A تُنظّم اللوحة مُخرجات تيار مستمر مُتعددة، وتُخزّن الإشارات التناظرية والرقمية للتحكم في المحرك. وتتضمن دوائر تشغيل لبوابات SCR للمحرك، وتُراقب مُعاملات مُحركات التيار المُتردد/المستمر آنيًا.

تستخدم اللوحة إشارة /PSEN للإشارة إلى حالة تنظيم +5 فولت، مما يؤدي إلى إعادة ضبط مركز سان دييغو المجتمعي بطاقة عند الحاجة. تصميمها المدمج وتشخيصاتها المتكاملة تجعلها مثالية للبيئات الصناعية عالية الموثوقية.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
