وصف

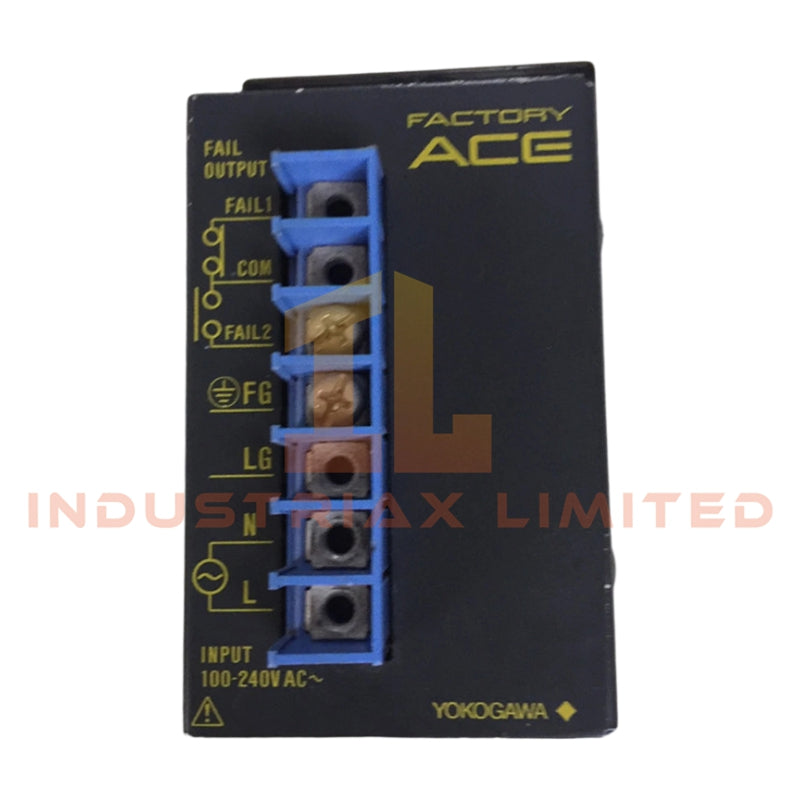

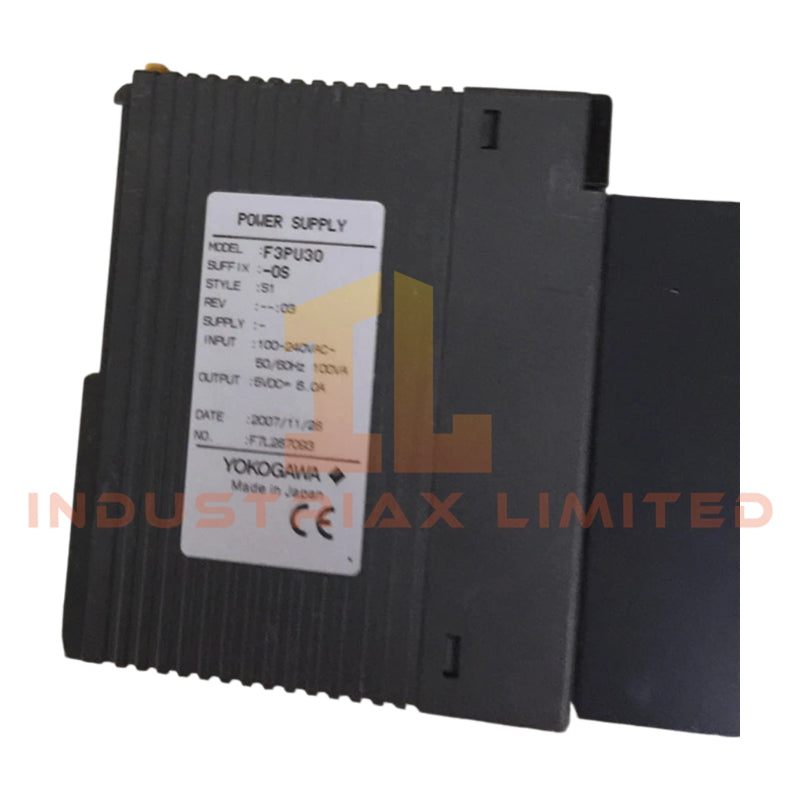

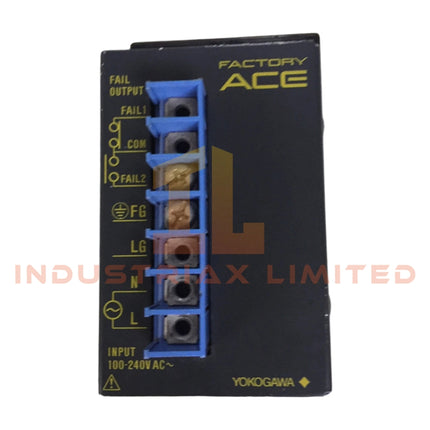

وحدة إمداد الطاقة Yokogawa Mitsubishi Electric F3PU30-0S

تم تكوين وحدة Mitsubishi Electric F3PU30-0S (وحدة إمداد الطاقة F3PU30) لتحويل الطاقة وتوزيع طاقة اللوحة الخلفية في أنظمة PLC من Mitsubishi Electric، وتوفر تنفيذًا كهربائيًا مباشرًا. تقبل الوحدة مدخل تيار متردد أحادي الطور وتوفر مخرج تيار مستمر منظم بجهد 5 فولت لتشغيل النظام. تدعم التشغيل في ظل ظروف تذبذب جهد الإدخال المحددة وتتضمن خصائص عزل وقدرة تحمل عازلة لبيئات التحكم الصناعي.

المواصفات الفنية للأجهزة

المعلمة	المواصفات
الموديل	F3PU30-0S
العلامة التجارية	Mitsubishi Electric
نوع المنتج	وحدة إمداد الطاقة
المنشأ	غير محدد في البيانات المقدمة
جهد الإدخال المقدر	100 - 240 فولت تيار متردد، أحادي الطور، 50/60 هرتز
نطاق جهد الإدخال	85 - 264 فولت تيار متردد، 50/60 هرتز +/- 3 هرتز
استهلاك الطاقة	100 فولت أمبير
تيار التدفق الأولي	20 أمبير كحد أقصى عند 120 فولت تيار متردد (درجة حرارة المحيط = 25 درجة مئوية)؛ 45 أمبير كحد أقصى عند 240 فولت تيار متردد (درجة حرارة المحيط = 25 درجة مئوية)
جهد الخرج المقدر	5 فولت تيار مستمر
تيار الخرج المقدر	2.0 أمبير / 4.3 أمبير / 6.0 أمبير
مقاومة العزل	5 ميجا أوم كحد أدنى عند 500 فولت تيار مستمر بين أطراف التيار المتردد و FG؛ 5 ميجا أوم كحد أدنى عند 500 فولت تيار مستمر بين مجموعة تلامس FAIL والدائرة الداخلية
قوة العزل الكهربائي	1500 فولت تيار متردد لمدة دقيقة واحدة بين أطراف التيار المتردد و FG
فشل الطاقة اللحظي المسموح به	20 مللي ثانية (الوضع القياسي)؛ 10 مللي ثانية (وضع الكشف الفوري)
مناعة الضوضاء	1500 Vp-p، عرض نبضة 1 ميكرو ثانية، وقت صعود 1 نانو ثانية، تردد تكرار 25 - 60 هرتز
الأبعاد	58 مم (العرض) × 100 مم (الارتفاع) × 126.1 مم (العمق)
الوزن	380 جرام
درجة حرارة التشغيل	غير محدد في البيانات المقدمة

توزيع طاقة اللوحة الخلفية وتوافق البرامج الثابتة

تعمل الوحدة F3PU30-0S كمصدر طاقة لأجهزة PLC المرتبطة عبر اللوحة الخلفية للنظام. يتطلب التركيب الصحيح التحقق من أن استهلاك التيار الإجمالي للوحدات المتصلة يظل ضمن سعة الإخراج المتاحة. يتم تحديد توافق البرامج الثابتة بواسطة نظام PLC المضيف والوحدات المرتبطة به؛ لا توجد قيود خاصة بالبرامج الثابتة مذكورة في المواصفات المقدمة.

الأسئلة المتكررة

س: هل توفر الوحدة F3PU30-0S عزلاً بين دخل التيار المتردد والتأريض الوقائي؟
ج: نعم. تحدد الوحدة مقاومة عزل تبلغ 5 ميجا أوم أو أكثر عند 500 فولت تيار مستمر وجهد تحمل عازل يبلغ 1500 فولت تيار متردد لمدة دقيقة واحدة بين أطراف التيار المتردد الخارجية وطرف FG.

س: ماذا يحدث أثناء انقطاع التيار الكهربائي لفترة قصيرة؟
ج: تحدد الوحدة وقت فشل الطاقة اللحظي المسموح به وهو 20 مللي ثانية في الوضع القياسي و 10 مللي ثانية في وضع الكشف الفوري.

س: ما هو جهد الخرج الذي توفره الوحدة؟
ج: جهد الخرج المقدر هو 5 فولت تيار مستمر. تسرد المواصفات تقييمات تيار الخرج 2.0 أمبير و 4.3 أمبير و 6.0 أمبير اعتمادًا على متطلبات النظام المكونة.

إرشادات التركيب في الموقع

• ركب الوحدة وفقًا للتوجيه الميكانيكي المحدد بواسطة حامل PLC المضيف أو الوحدة الأساسية.
• تحقق من أن أسلاك الطاقة الواردة تتوافق مع متطلبات الإمداد أحادي الطور 100 - 240 فولت تيار متردد المحددة.
• قم بتوصيل التأريض الوقائي (FG) باستخدام موصل تأريض منخفض المعاوقة وفقًا لمعايير الكهرباء في الموقع.
• افصل أسلاك دخل التيار المتردد عن كابلات الإشارة والاتصال لتقليل اقتران الضوضاء الموصلة والمشعة.
• تأكد من أن إجمالي طلب التيار للوحدات المتصلة لا يتجاوز سعة خرج 5 فولت تيار مستمر المتاحة.
• افحص إحكام الأطراف واستمرارية التأريض قبل تشغيل النظام.
• حافظ على تهوية كافية للغلاف لدعم تبديد الحرارة أثناء التشغيل المستمر.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
