وصف

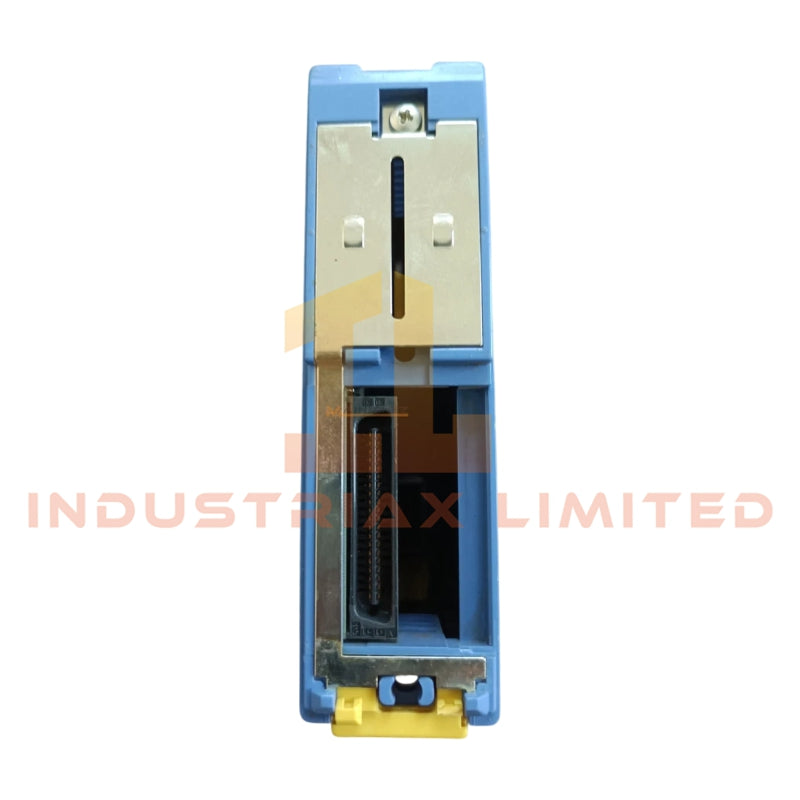

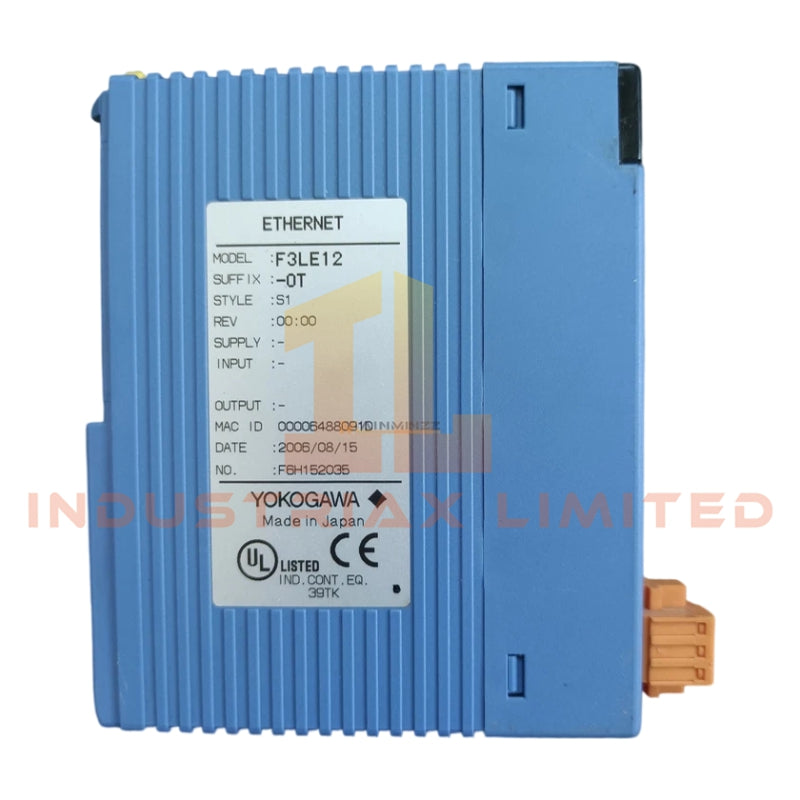

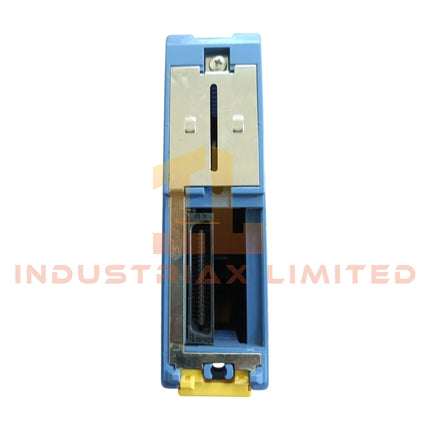

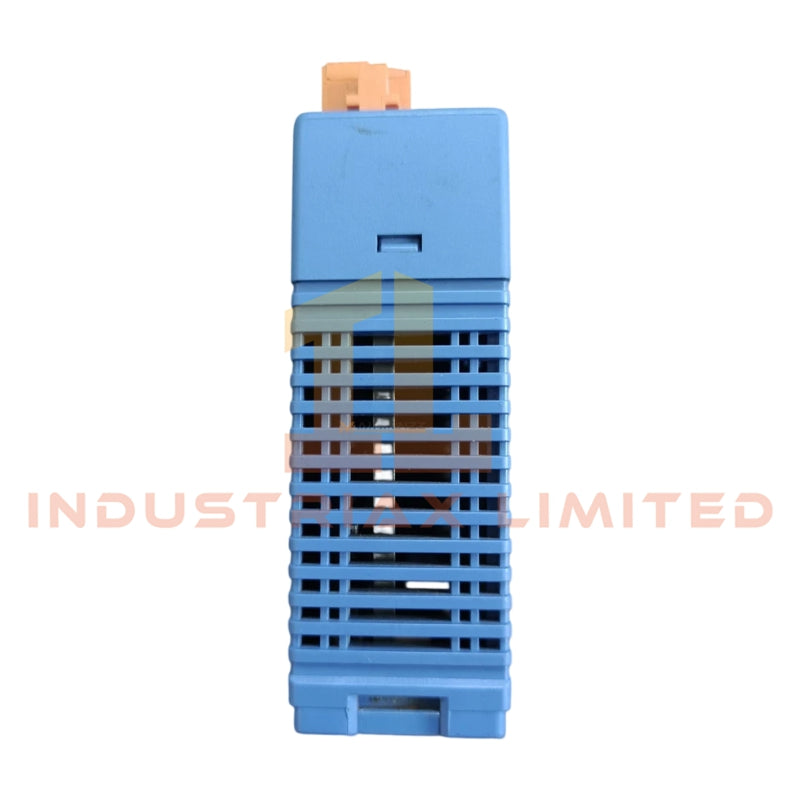

وحدة واجهة إيثرنت Yokogawa F3LE12-0T

تم تكوين وحدة Yokogawa F3LE12-0T (وحدة واجهة إيثرنت F3LE12) لاتصال بيانات إيثرنت في شبكات IEEE 802.3، وتوفر اتصالاً فعليًا ومباشرًا على مستوى البروتوكول بين عقد التحكم وأجهزة الكمبيوتر الشخصية ومحطات العمل باستخدام خدمات اتصال TCP/IP أو UDP/IP.

تفكيك اللاحقة ومصفوفة النموذج

تحدد الوثائق المقدمة نموذجًا واحدًا للكتالوج:

المعلمة	المواصفات
النموذج الكامل	F3LE12-0T
النموذج الأساسي	F3LE12
نوع الوحدة	وحدة واجهة إيثرنت
معايير الشبكة	100BASE-TX, 10BASE-T

لم يتم تحديد أي تفكيك إضافي لللاحقة أو مصفوفة خيارات في الوثائق المقدمة.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج	F3LE12-0T
الماركة	يوكوجاوا
المنشأ	اليابان
نوع المنتج	وحدة واجهة إيثرنت
الشبكات المدعومة	متوافق مع IEEE 802.3 Ethernet
معايير الإيثرنت	100BASE-TX, 10BASE-T
طريقة الوصول	CSMA/CD
سرعة الإرسال	100 ميجابت في الثانية (100BASE-TX)، 10 ميجابت في الثانية (10BASE-T)
طريقة الإرسال	نطاق أساسي
أقصى مسافة بين العقد	100 متر
أكبر تكوين اتصال	قطاعان متتاليان (100BASE-TX)، 4 قطاعات متتالية (10BASE-T)
البروتوكولات المدعومة	TCP, UDP, IP, ICMP, ARP
أقصى عدد من الوحدات المركبة	حتى 6 وحدات حسب طراز وحدة المعالجة المركزية
الاستهلاك الداخلي للتيار	500 مللي أمبير
الأبعاد	28.98 ملم (عرض) × 100 ملم (ارتفاع) × 83.2 ملم (عمق)
الوزن	130 جرام

خصائص اتصال الشبكة من قناة إلى قناة

تم تصميم وحدة F3LE12-0T لاتصال التحكم القائم على الإيثرنت ضمن منصات التحكم من يوكوجاوا. يتم الوصول إلى الشبكة من خلال طريقة CSMA/CD وتدعم الطبقات المادية 100BASE-TX و 10BASE-T.

تدعم الوحدة مجموعات بروتوكولات TCP و UDP و IP و ICMP و ARP لتبادل البيانات بين أجهزة الأتمتة المتصلة بالشبكة وأنظمة الإشراف. يتم إنشاء الاتصال عبر بنية إيثرنت IEEE 802.3 القياسية بمسافة قصوى لفصل العقدة تبلغ 100 متر لكل قطاع.

الأسئلة المتكررة

س: هل تتطلب F3LE12-0T مصدر طاقة خارجيًا؟
ج: لا. تشير المواصفات المقدمة إلى عدم وجود متطلبات لمصدر طاقة خارجي. تسحب الوحدة 500 مللي أمبير من التيار الداخلي من النظام المضيف.

س: ما هي معايير الإيثرنت المدعومة من قبل الوحدة؟
ج: تدعم الوحدة شبكات إيثرنت 100BASE-TX و 10BASE-T المتوافقة مع IEEE 802.3 باستخدام إرسال النطاق الأساسي.

س: ما هي بروتوكولات الاتصال المتاحة من خلال الوحدة؟
ج: تشمل البروتوكولات المدعومة TCP و UDP و IP و ICMP و ARP.

إرشادات التركيب الميداني

• تحقق من توافق الوحدة مع وحدة المعالجة المركزية المستهدفة من يوكوجاوا قبل التركيب.
• قم بتركيب الوحدة بعد فصل طاقة النظام ما لم تسمح وثائق النظام المضيف صراحة بالاستبدال أثناء التشغيل.
• استخدم كابلات إيثرنت متوافقة مع IEEE 802.3 مناسبة لسرعة الشبكة المختارة.
• حافظ على فصل الكابلات عن الموصلات عالية الجهد والتيار العالي لتقليل التداخل الكهرومغناطيسي.
• قم بإنهاء دروع الكابلات وفقًا لمعيار التأريض للموقع وتجنب نقاط التأريض المتعددة غير المتحكم بها للدرع.
• تأكد من عنوان الشبكة وتكوين البروتوكول قبل توصيل الوحدة بشبكة تحكم نشطة.
• بعد التركيب، تحقق من حالة الارتباط واتصال الشبكة بالعقد المتصلة قبل التشغيل.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
