وصف

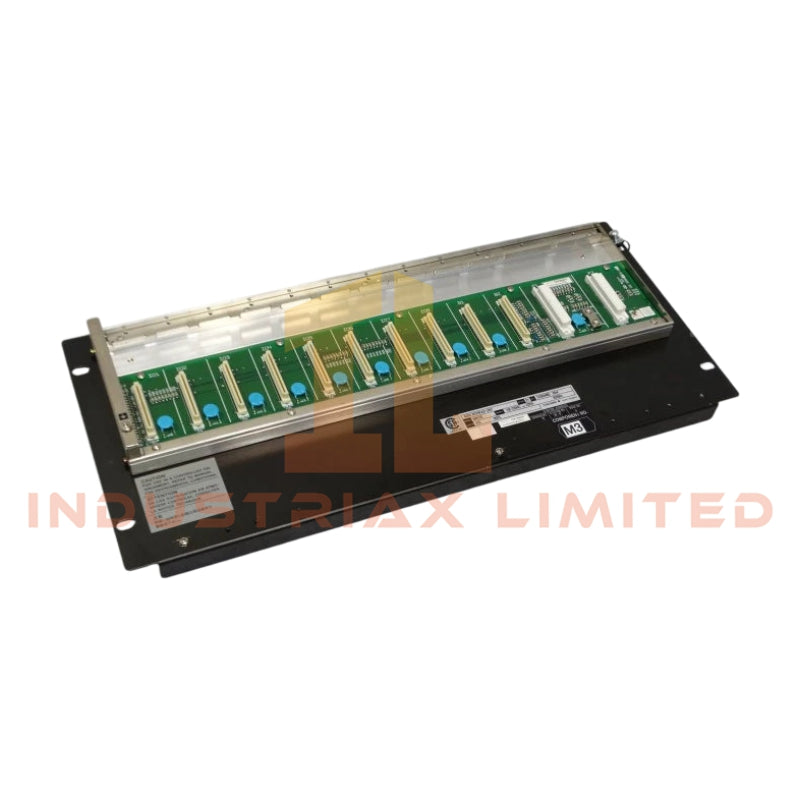

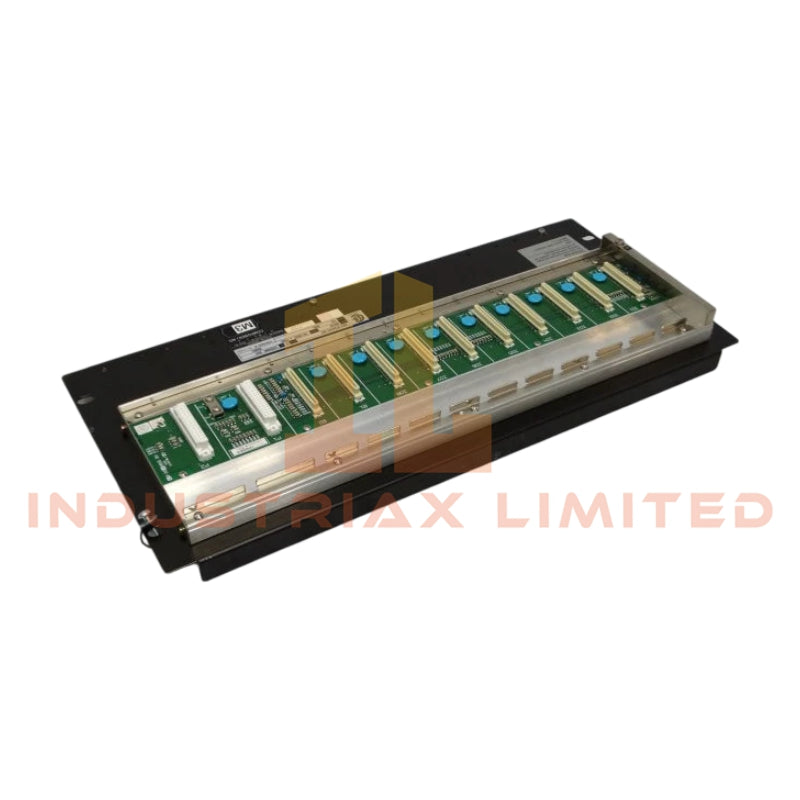

وحدة عقدة ناقل ESB من Yokogawa ANB10D-410/NDEL

تم تكوين Yokogawa ANB10D-410/NDEL (وحدة عقدة ناقل ESB ANB10D) لنقل الإشارة بين وحدات التحكم الميدانية ووحدات الإدخال/الإخراج الموزعة في أنظمة CENTUM VP و CENTUM CS 3000، وتوفر هذه الوحدة تنفيذًا ماديًا وكهربائيًا مباشرًا لاتصالات ناقل ESB مع دعم تكوينات الطاقة والواجهة الاحتياطية.

تحليل اللاحقة ومصفوفة النموذج

مقطع الرمز	الوصف
ANB10D	وحدة عقدة ناقل ESB
-4	واجهة ناقل ESB مزدوجة الاحتياطية ومصدر طاقة مزدوج الاحتياطية
1	نوع مدخل الطاقة 100 - 120 فولت تيار متردد
0	النوع الأساسي
/NDEL	تحديد خيار خاص بالمشروع حسب تعريف تكوين النظام

مواصفات الأجهزة

المعلمة	المواصفات

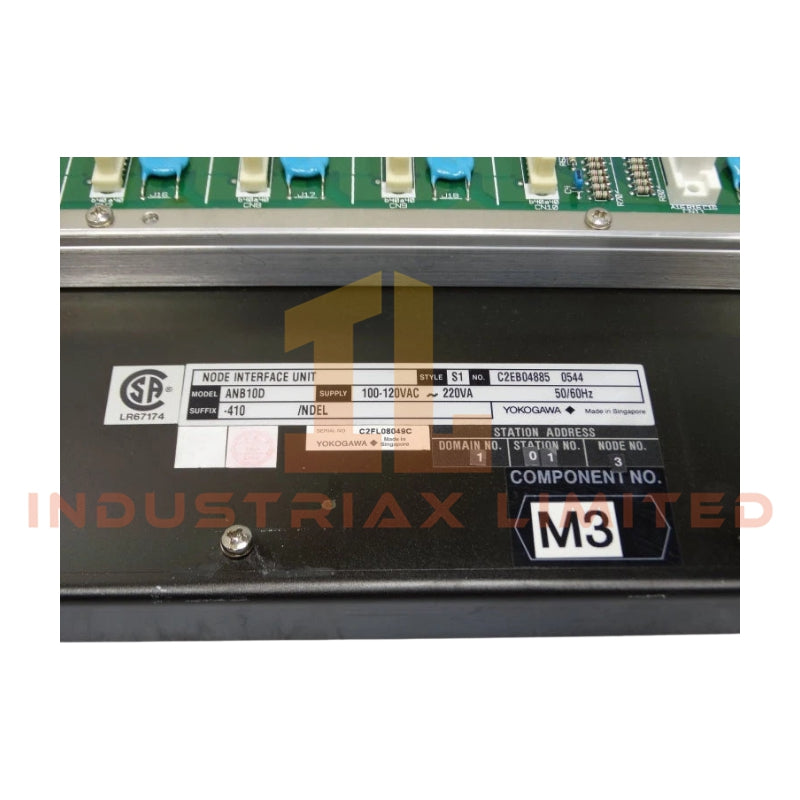

الموديل والعلامة التجارية	Yokogawa ANB10D-410/NDEL
الأصل	اليابان
الوزن	حوالي 5.7 كجم (باستثناء وحدات الإدخال/الإخراج والكابلات)
الأبعاد	لم تحدد في البيانات المقدمة
درجة حرارة التشغيل	0 إلى 50 درجة مئوية (التشغيل)، -20 إلى 70 درجة مئوية (التخزين)
استهلاك الطاقة	100 فولت أمبير كحد أقصى عند 100 فولت تيار متردد
جهد إمداد الطاقة	100 - 120 فولت تيار متردد، 50/60 هرتز
سعة الإدخال/الإخراج	ما يصل إلى 8 وحدات إدخال/إخراج من سلسلة FIO
نوع الواجهة	واجهة ناقل ESB مزدوجة الاحتياطية
وحدات الطاقة	وحدتا إمداد طاقة PW481 مزدوجتان
وحدات الناقل	وحدتا واجهة ناقل ESB SB401 مزدوجتان
طريقة التركيب	تركيب في رف 19 بوصة
الرطوبة المحيطة	10% إلى 90% رطوبة نسبية، بدون تكاثف
جهد التحمل	1500 فولت تيار متردد بين أطراف الطاقة وطرف التأريض
مقاومة العزل	20 ميغا أوم كحد أدنى عند 500 فولت تيار مستمر

خصائص عزل قناة إلى قناة

تدعم بنية وحدة العقدة استراتيجيات العزل المطبقة عادةً في بيئات التحكم في العمليات الموزعة. يقلل الفصل بين القنوات من الاقتران الكهربائي بين دوائر الإدخال/الإخراج المتصلة، مما يقلل من انتشار التداخل عبر الأسلاك الميدانية. عند دمجها مع وحدات FIO المتوافقة، تدعم المنصة نقل إشارات العمليات القياسية 4-20 مللي أمبير وهياكل الاتصال المستخدمة في شبكات الأجهزة التي تدعم HART. تعتمد التوافق مع بنية نظام FOUNDATION Fieldbus و Profibus PA على وحدات الواجهة الميدانية المتصلة وتكوين وحدة التحكم المرتبطة.

الأسئلة المتداولة

س: هل يدعم ANB10D-410/NDEL الاستبدال عبر الإنترنت لوحدات الإدخال/الإخراج؟
ج: تم تصميم الوحدة للسماح باستبدال وحدة الإدخال/الإخراج بينما تظل العقدة قيد التشغيل، مع مراعاة القيود والإجراءات المحددة لنوع الوحدة المثبتة.

س: كم عدد وحدات الإدخال/الإخراج التي يمكن تركيبها في وحدة عقدة واحدة؟
ج: يمكن تركيب 8 وحدات إدخال/إخراج من سلسلة FIO كحد أقصى.

س: ما هي وظائف التكرار المدمجة في الأجهزة؟
ج: تحتوي الوحدة على وحدتي إمداد طاقة PW481 مزدوجتين ووحدتي واجهة ناقل ESB SB401 مزدوجتين، مما يوفر طاقة احتياطية ومسارات اتصال احتياطية.

إرشادات التركيب الميداني

• قم بتركيب وحدة العقدة في خزانة تحكم 19 بوصة مؤرضة بشكل صحيح.
• افصل كابلات اتصال ESB عن أسلاك الطاقة لتقليل الاقتران الكهرومغناطيسي.
• قم بإنهاء دروع الكابلات وفقًا لمعايير تأريض المصنع وحافظ على طريقة تأريض درع أحادية النقطة حيثما يلزم ذلك.
• تحقق من تثبيت وحدتي PW481 و SB401 بشكل صحيح قبل تزويد الرف بالطاقة.
• حافظ على الظروف المحيطة ضمن نطاقات درجة الحرارة والرطوبة المحددة.
• تأكد من التهوية الكافية للرف وتدفق الهواء غير المعاق حول الوحدات المثبتة.
• قم بإجراء التحقق من العزل والتأريض قبل توصيل الأسلاك الميدانية بوحدات الإدخال/الإخراج المرتبطة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
