وصف

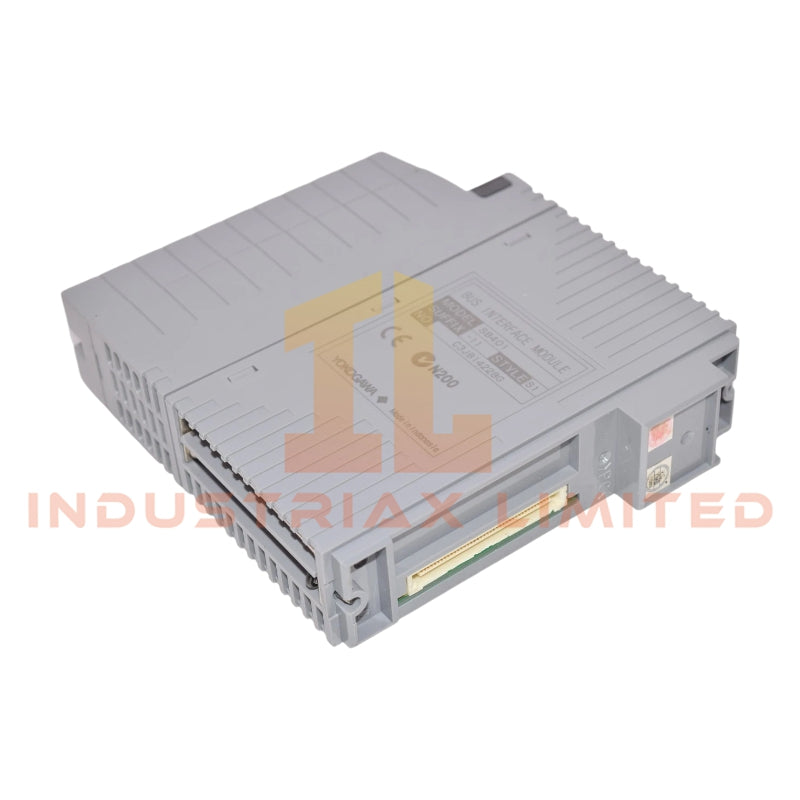

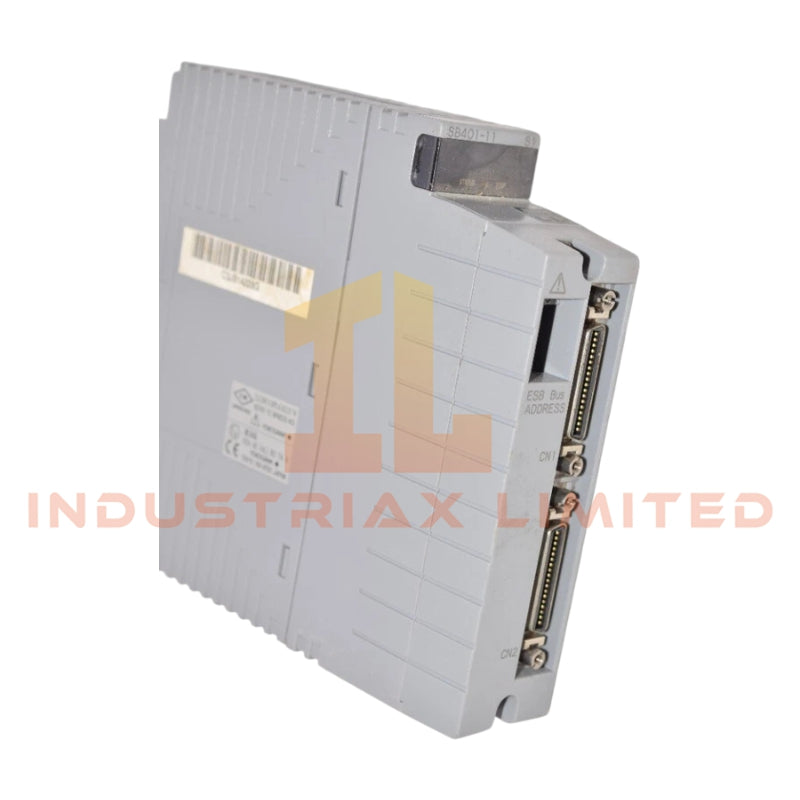

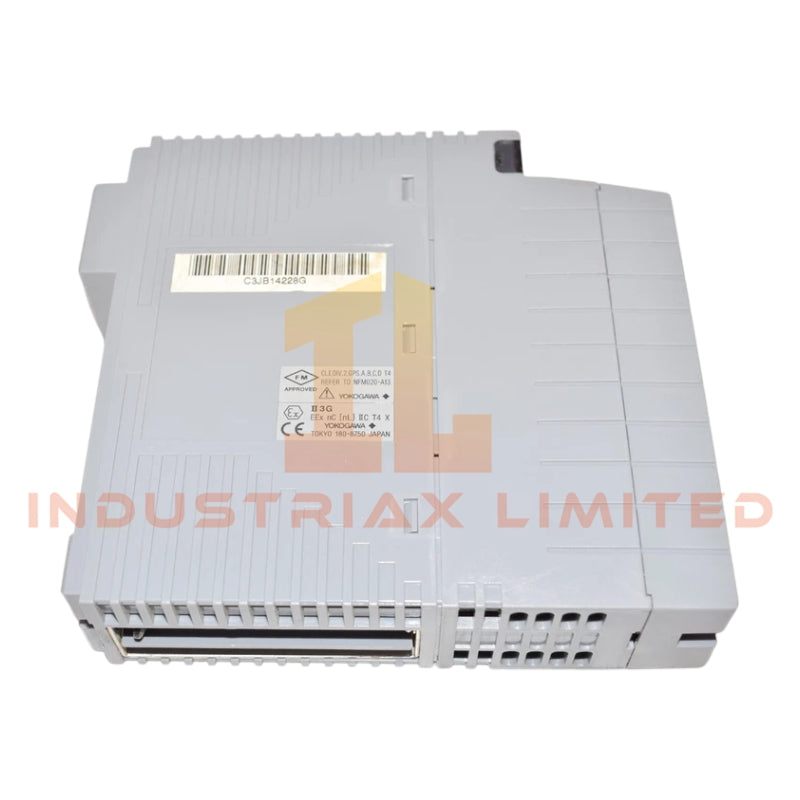

وحدة Yokogawa SB401-11 S1 ESB Master Master

تعمل وحدة الواجهة الرئيسية لـ ESB Bus، Yokogawa SB401-11 S1 والمعنونة أيضًا باسم SB401، كمكون مادي مخصص لاتصالات اللوحة الخلفية ESB المحددة داخل أنظمة CENTUM CS / CENTUM VP. وتقوم بتنفيذ تبادل البيانات المتزامن عبر العقد المتصلة بـ ESB وتدير تحكيم ناقل بين الوحدات على مستوى المتحكم.

تفكيك اللاحقة ومصفوفة النموذج

• SB401: المعرّف الأساسي لسلسلة وحدات واجهة ناقل ESB
• -11: رمز مراجعة الأجهزة / المواصفات ضمن عائلة SB401
• S1: تعيين النمط يشير إلى مستوى التكرار الميكانيكي والتصميم
  لا يتم تعريف أي توسع وظيفي يتجاوز دور الواجهة الرئيسية لـ ESB بواسطة اللاحقة وحدها.

المواصفات الفنية للأجهزة

المعلمة	المواصفات
نموذج العلامة التجارية	Yokogawa SB401-11 S1
المنشأ	اليابان
الوزن	حوالي 0.2 كجم إلى 0.3 كجم
الأبعاد	حوالي 32.8 × 130 × 142.5 ملم
درجة حرارة التشغيل	غير محددة (تعتمد على بيئة رف CENTUM للنظام)
استهلاك الطاقة	حوالي 0.5 أمبير (عبر إمداد اللوحة الخلفية)
نوع الاتصال	ESB (ناقل تسلسلي محسّن)
معدل البيانات	حتى 128 ميجابت في الثانية
عقد الشبكة	حتى 9 وحدات متصلة بـ ESB
التكرار	يدعم تكوين ناقل ESB مزدوج
مسافة الكابل	حتى 10 أمتار قياسي؛ ممتد عبر وحدات مكرر بصري

خصائص اتصالات اللوحة الخلفية Yokogawa ESB

تعمل SB401-11 S1 ضمن بنية اللوحة الخلفية لنظام تحكم موزع (DCS) من Yokogawa حيث يتم مزامنة إطارات ESB زمنيًا عبر واجهات المتحكم والعقدة. يتم تطبيق العزل الكهربائي من قناة إلى قناة على مستوى حدود الوحدة لتقليل تباين الجهد الأرضي بين رفوف الإدخال/الإخراج وهيكل المتحكم. يحافظ منطق تحكيم ESB على تسلسل نقل محدد في ظل ظروف الاقتراع متعدد العقد، مما يمنع تصادم الإطارات أثناء دورات الوصول المتزامنة للوحدات.

الأسئلة المتداولة

س: هل تدعم SB401-11 S1 التشغيل السريع التبديل (hot-swap) في رفوف CENTUM؟
ج: تعتمد إمكانية التبديل السريع على تكوين رف النظام. تتطلب إشارات اللوحة الخلفية لـ ESB إجراءات إدخال محكمة لمنع اضطراب الناقل أثناء التشغيل المباشر.

س: ما هو تأثير إزالة عقدة ESB واحدة على توقيت الناقل؟
ج: تؤدي إزالة العقدة إلى إعادة مزامنة ESB. يحدث تعديل مؤقت لمحاذاة الإطار عبر العقد المتبقية للحفاظ على الجدولة الحتمية.

س: هل يمكن أن تعمل SB401-11 S1 في طوبولوجيا ESB متكررة؟
ج: نعم. تدعم الوحدة مسارات ناقل ESB مزدوجة، مما يسمح بالتبديل التلقائي للمسار في ظل ظروف تدهور خط الاتصال.

إرشادات التركيب الميداني

تأكد من عزل طاقة النظام قبل إدخال أو إزالة وحدة SB401-11 S1 من اللوحة الخلفية لرف CENTUM. حافظ على المحاذاة الصحيحة مع قضبان موصل ESB لتجنب حالات الانحناء في المسامير. يجب التحقق من التأريض المحمي للوحة الخلفية على مستوى الخزانة للحفاظ على سلامة الإشارة في ظل تشغيل ESB عالي السرعة. يجب أن يتبع توجيه الكابلات لوصلات ESB مسارات جذع منفصلة لتقليل الاقتران الكهرومغناطيسي مع موصلات الطاقة.

تجنب الضغط الميكانيكي على موصل حافة الوحدة أثناء التركيب، وتأكد من التركيب الكامل قبل إعادة تشغيل النظام. تتطلب تكوينات ESB المتكررة أطوال كابلات مطابقة للحفاظ على تماثل التوقيت بين مسارات الاتصال الأساسية والثانوية.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
