وصف

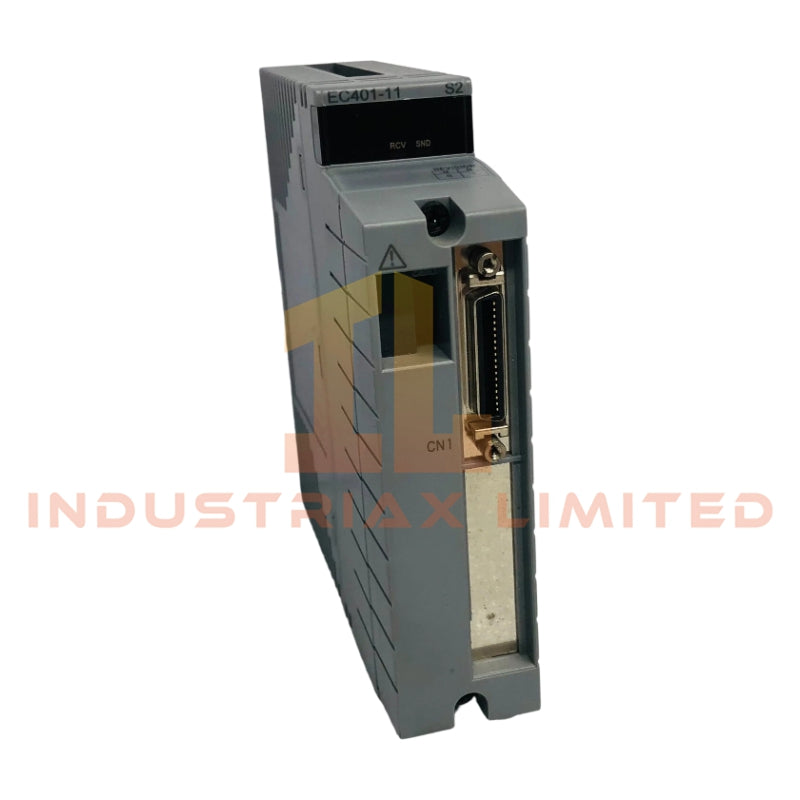

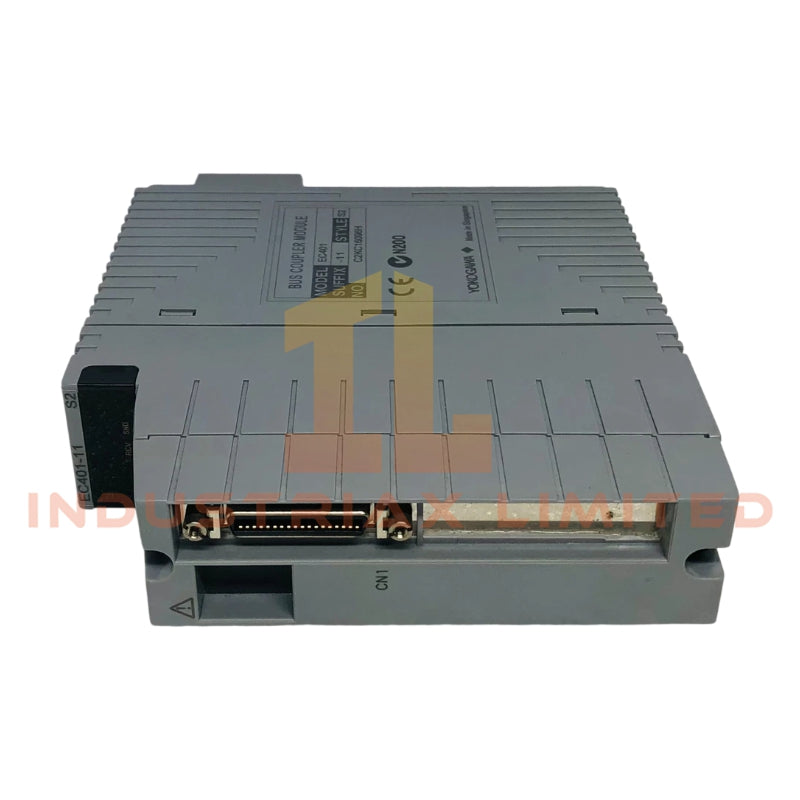

وحدة مقرن ناقل Yokogawa EC401-11 ESB

تعمل وحدة Yokogawa EC401-11، المصنفة أيضًا باسم وحدة مقرن ناقل EC401-11 ESB، كمكون أجهزة مخصص لتوجيه الاتصال بين وحدة التحكم الميداني (FCU) ووحدة العقدة داخل شبكة ناقل ESB.

تم تكوين Yokogawa EC401-11 (وحدة مقرن ناقل EC401-11 ESB) لتبادل البيانات المحدد بين الوحدات في بنية اللوحة الخلفية لـ ESB، ويوفر واجهة كهربائية مباشرة وربطًا على مستوى البروتوكول بين هياكل عقدة N-IO/FIO الموزعة ومحطة التحكم المركزية عبر طوبولوجيا ناقل ESB.

تفكيك اللاحقة ومصفوفة النموذج

• EC401-11: نموذج أساسي لوحدة مقرن ناقل ESB لأنظمة N-IO / FIO
• -0: تكوين النوع الأساسي
• -1: متغير تم تمكين خيار ISA Standard G3
• -5: النوع القياسي بدون حماية من الانفجار
• -E: النوع القياسي مع خيار حماية من الانفجار

المواصفات الفنية

المعلمة	المواصفات
نموذج العلامة التجارية	Yokogawa EC401-11
الأصل	غير محدد
الوزن	0.24 كجم
استهلاك الطاقة	0.5 أمبير
الحد الأقصى للعقد القابلة للاتصال	حتى 9 وحدات
سرعة الإرسال	128 ميجابت في الثانية
مسافة الإرسال	حتى 10 أمتار
الواجهة	ناقل ESB (من وحدة التحكم الميداني إلى وحدة العقدة)

خصائص بنية اتصال ناقل ESB

تنفذ وحدة EC401-11 ربط ناقل ESB لتجزئة الإدخال/الإخراج الموزعة المعيارية في أنظمة تحكم Yokogawa. تدعم الواجهة توقيت اتصال متزامن على مستوى اللوحة الخلفية بين وحدة التحكم الميداني وتجميعات العقدة. يتوافق سلوك طبقة إرسال ESB مع متطلبات تبادل بيانات العملية الدورية، مما يتيح توسيع العقد المنظم حتى حدود الأجهزة المحددة.

يتم الحفاظ على الفصل الكهربائي والمنطقي بين مجالات وحدة التحكم الميداني والعقدة من خلال منطق ربط ناقل مخصص، مما يضمن انتشارًا متحكمًا لإطارات بيانات العملية عبر شرائح ESB في ظل ظروف إرسال ثابتة السرعة.

الأسئلة المتداولة

س: هل يمكن تبديل EC401-11 بسرعة أثناء تشغيل ناقل ESB؟
ج: تعتمد إمكانية التبديل السريع على تكوين النظام وحالة وحدة التحكم الميداني. في بنية ESB النموذجية، يتطلب استبدال الوحدة إيقافًا متحكمًا لقطاع العقدة المتأثر.

س: ما هو الحد الأقصى لتحميل العقدة على وحدة EC401-11 واحدة؟
ج: يتم دعم ما يصل إلى 9 وحدات عقدة قابلة للاتصال ضمن حدود تكوين ناقل ESB القياسي.

س: هل تظل سرعة الإرسال ثابتة في ظل الاستخدام الكامل للعقدة؟
ج: تعمل الوحدة بمعدل إرسال ESB ثابت يبلغ 128 ميجابت في الثانية؛ يتم تحديد الإنتاجية بواسطة حمل دورة النظام وجدولة اتصالات العقدة.

إرشادات التثبيت الميداني

• تأكد من عزل طاقة وحدة التحكم الميداني قبل إدخال أو إزالة وحدة EC401-11
• حافظ على توجيه كابل ناقل ESB ضمن مسافة إرسال قصوى محددة تبلغ 10 أمتار
• تجنب تجميع خطوط الإشارة مع كابلات الجهد العالي أو خرج VFD لتقليل تداخل الاقتران الكهرومغناطيسي
• تحقق من صحة عنونة العقدة قبل تشغيل النظام
• استخدم ممارسات التأريض الصحيحة لاستمرارية حماية اللوحة الخلفية لـ ESB
• تأكد من محاذاة مقعد الوحدة على موصل الرف لتجنب الأعطال المتقطعة للناقل

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
