وصف
ملخص

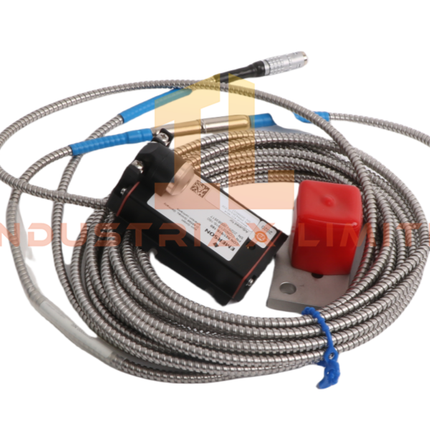

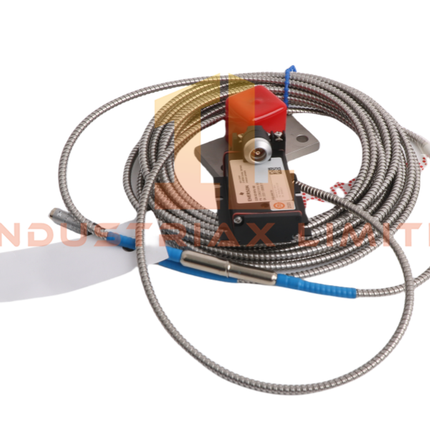

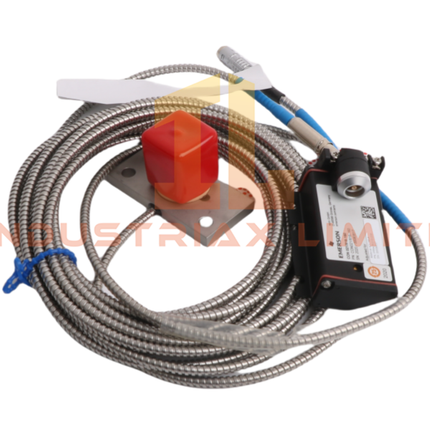

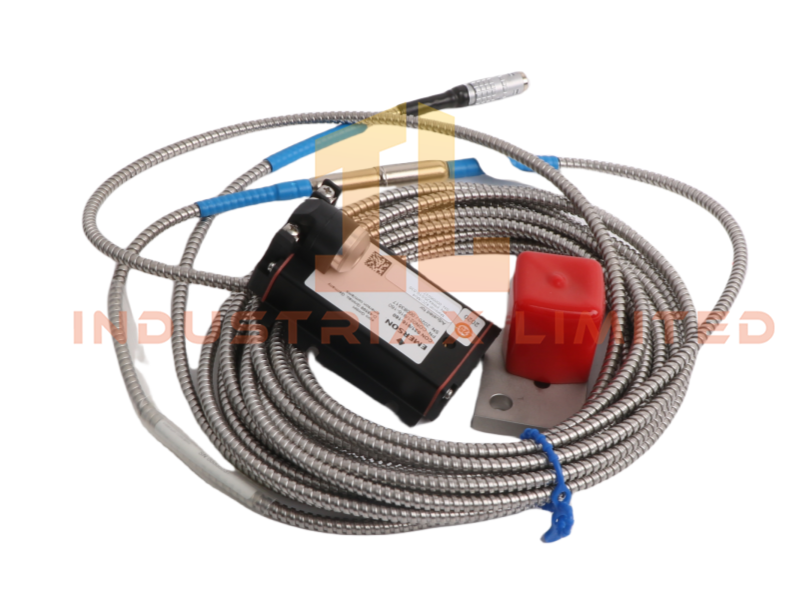

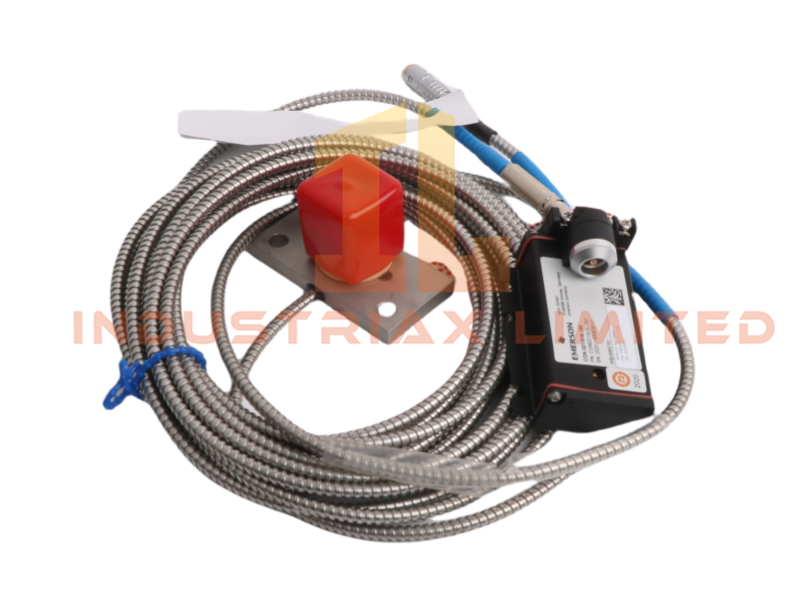

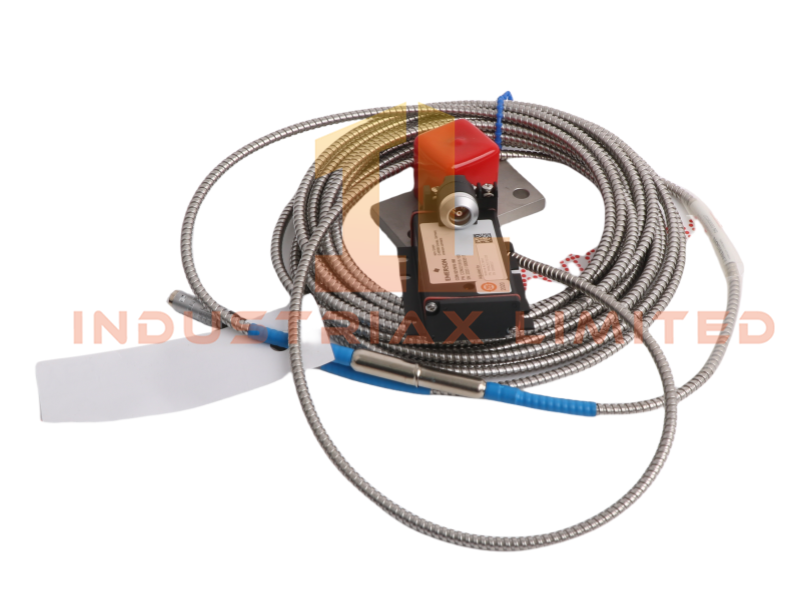

وحدة استشعار التيارات الدوامية Emerson PR6426/010-030 + CON021/916-160 هي جزء من سلسلة قياس التقارب EPRO، المصممة لمراقبة اهتزازات وإزاحة الأعمدة بدقة في الآلات الدوارة. يجمع هذا التكوين بين مسبار PR6426 ووحدة التشغيل CON021، ليشكل سلسلة قياس تقارب متكاملة مناسبة للبيئات الصناعية الصعبة.
الميزات التقنية
-
طراز المسبار: PR6426/010-030
-
طراز السائق: CON021/916-160
-
مبدأ القياس: استشعار الإزاحة بالتيارات الدوامية بدون تلامس
-
قطر المسبار: 32 مم (معيار EPRO)
-
نطاق القياس: 0-4 مم نموذجيًا (حسب مادة الهدف والمعايرة)
-
استجابة التردد: من التيار المستمر إلى عدة كيلوهرتز (محسّنة لمراقبة الاهتزازات)
-
إشارة الخرج: 4-20 مللي أمبير أو خرج جهد كهربائي حسب تكوين المشغل
-
مصدر الطاقة: 24 فولت تيار مستمر اسمي
-
توافق النظام: أنظمة التحكم الموزعة (DCS) ووحدات التحكم المنطقية القابلة للبرمجة (PLC) وأنظمة مراقبة الحالة
-
المقاومة البيئية:
-
التشخيص الذاتي: مراقبة متكاملة لحالة المجس، وسلامة الكابل، واستقرار الإشارة
-
الاتصال: واجهة خدمة قائمة على الإيثرنت (وحدة التشغيل)
-
حالة المنتج: تم إيقاف إنتاجه منذ 31 ديسمبر 2018
-
المنشأ: الولايات المتحدة الأمريكية
-
الوزن: 0.78 كجم
-
الأبعاد: 24 × 22 × 5 سم
-
رمز النظام المنسق: 8537101190
-
الحد الأدنى للطلب: وحدة واحدة
-
التوفر: متوفر في المخزون
الوصف الوظيفي
يشكل المسبار PR6426/010-030 المقترن بمحرك CON021/916-160 نظامًا عالي الدقة لقياس الإزاحة والاهتزاز، ويُستخدم على نطاق واسع في المعدات الدوارة الحساسة مثل التوربينات والضواغط والمضخات الكبيرة. تضمن تقنية التيار الدوامي غير التلامسية قراءات مستقرة حتى في ظل تقلبات درجات الحرارة الشديدة والصدمات الميكانيكية والتداخل الكهرومغناطيسي.
تقوم وحدة التحكم بمعالجة إشارة المجس الخام، مما يوفر خرجًا معايرًا متوافقًا مع أنظمة الأتمتة والحماية الحديثة. تعمل التشخيصات المدمجة على تبسيط الصيانة وتقليل وقت التوقف عن العمل من خلال تمكين تحديد مشاكل المستشعر أو الأسلاك بسرعة.
سيناريوهات التطبيق
-
مراقبة اهتزاز عمود التوربين
-
قياس إزاحة محمل الضاغط
-
محاذاة عمود المضخة ومراقبة حالته
-
تحليل اهتزازات علبة التروس
-
أنظمة حماية الآلات الصناعية
مقارنة النماذج المماثلة
| نموذج |
قطر المسبار |
نوع السائق |
الاستخدام النموذجي |
| PR6426/010‑030 + CON021/916‑160 |
32 مم |
سائق عادي |
مراقبة عامة للاهتزاز/الإزاحة |
| سلسلة PR6423 |
25 مم |
سائق صغير الحجم |
تركيبات في مساحات محدودة |
| سلسلة PR6424 |
18 مم |
محرك عالي الحرارة |
الآلات الدوارة ذات درجة الحرارة العالية |
التعليمات
س: هل جهاز PR6426/010-030 متوافق مع أنظمة EPRO القديمة؟ ج: نعم، إنه متوافق تمامًا مع رفوف مراقبة EPRO القديمة ومعظم أنظمة DCS/PLC الحديثة.
س: هل يمكن للمستشعر العمل في المناطق ذات درجات الحرارة العالية؟ ج: تم تصميم المجس للعمل في درجات حرارة مرتفعة، ولكن الحدود الدقيقة تعتمد على التركيب وتكوين كابل التمديد.
س: هل يلزم إجراء معايرة بعد التثبيت؟ ج: يتم توفير معايرة المصنع، ولكن يوصى بإجراء معايرة على مستوى النظام للحصول على دقة مثالية.
