وصف
ملخص

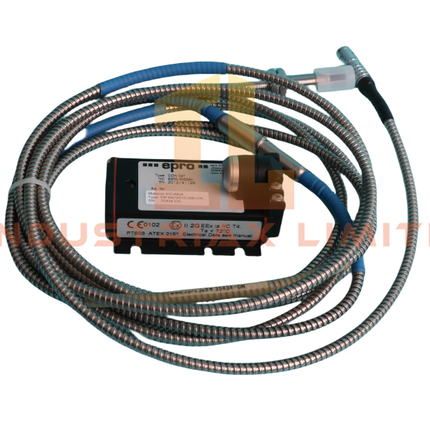

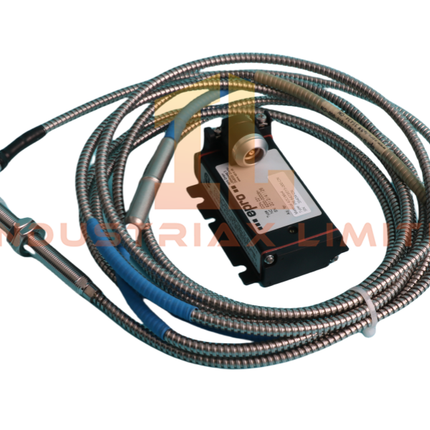

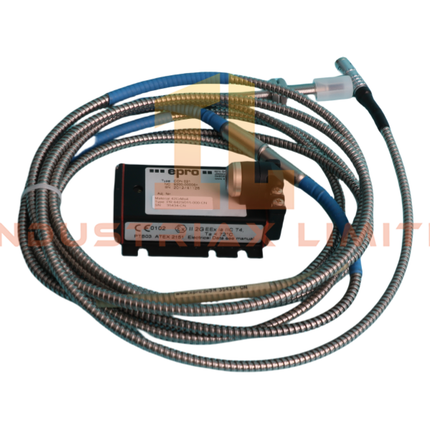

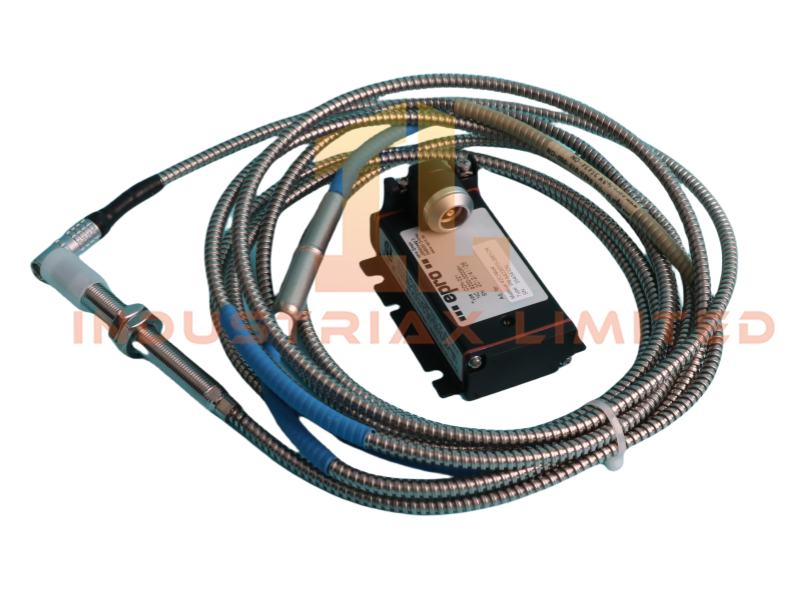

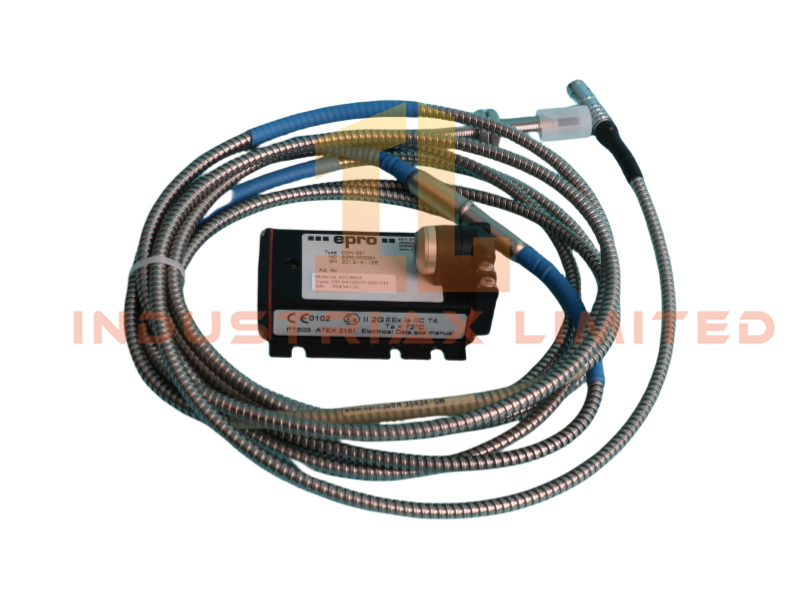

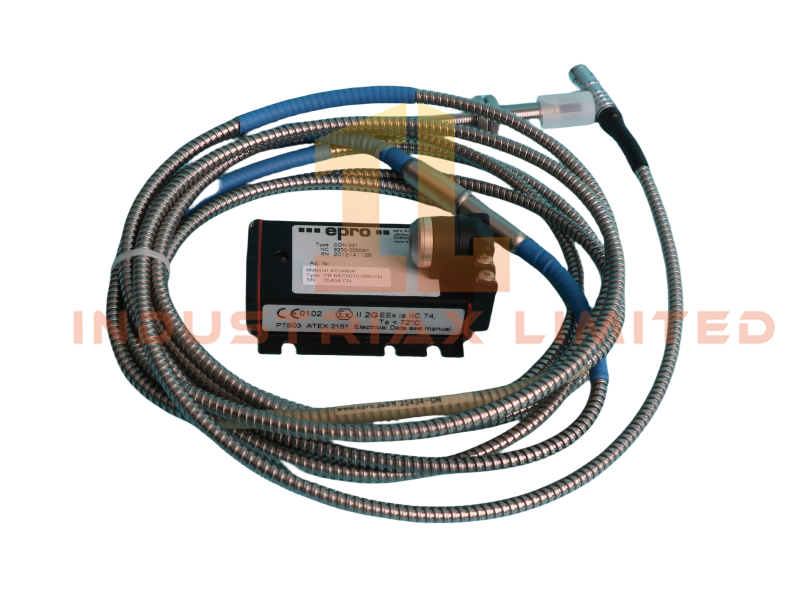

وحدة قياس اهتزازات الأعمدة PR6423/014-040 CON021 هي وحدة من سلسلة EPRO من إيمرسون، مصممة للمراقبة غير التلامسية لإزاحة الأعمدة وسلوكها الديناميكي في الآلات الدوارة. توفر تقنية استشعار التيارات الدوامية قياسات عالية الدقة مناسبة للآلات التوربينية والضواغط وغيرها من المعدات عالية السرعة التي تتطلب مراقبة مستمرة لحالتها.
الخصائص الوظيفية
تقوم الوحدة بمعالجة الإشارات الواردة من مجسات التقارب EPRO المتوافقة وتنسيقها، مما ينتج عنه مخرجات مستقرة لأنظمة المراقبة القائمة على نظام التحكم الموزع (DCS). وتتضمن الوحدة PR6423/014-040 CON021 دوائر تعويض درجة الحرارة وكبح الضوضاء للحفاظ على الدقة في ظل التغيرات الحرارية والتداخل الكهرومغناطيسي والاهتزازات الميكانيكية.
يدعم تصميمها المتين التشغيل طويل الأمد في البيئات الصناعية القاسية، بينما يسمح تصميمها المدمج بسهولة تركيبها في أنظمة المراقبة الحالية. تُمكّن هذه الوحدة من تتبع اهتزاز العمود، والحركة المحورية، والتغيرات الموضعية في الوقت الفعلي، مما يدعم الصيانة التنبؤية والكشف المبكر عن الأعطال.
المواصفات الفنية
| المعلمة |
مواصفة |
| نموذج |
PR6423/014-040 CON021
|
| نوع المنتج |
مستشعر اهتزاز العمود / محول إشارة التيار الدوامي |
| ماركة |
إيمرسون |
| خط الإنتاج |
سلسلة EPRO |
| حالة |
علامة تجارية جديدة |
| مبدأ القياس |
استشعار الإزاحة بالتيارات الدوامية |
| الناتج |
خرج تناظري خطي (جهد) |
| توافق المجس |
عائلة مجسات التقارب EPRO PR642x |
| بيئة التشغيل |
المناطق الصناعية المعرضة لدرجات حرارة عالية وتداخل كهرومغناطيسي |
| وزن |
0.2 كجم |
| أبعاد |
20 × 18 × 4 سم |
| تكامل الأنظمة |
أنظمة مراقبة DCS |
| خدمة الاتصالات |
موجه إيثرنت (واجهة الخدمة) |
| أصل |
الولايات المتحدة الأمريكية |
| الحد الأدنى لكمية الطلب |
1 |
| التوافر |
في الأوراق المالية |
| رمز النظام المنسق |
8537101190 |
ملاحظات الأداء
-
يساهم الاستشعار بدون تلامس في التخلص من التآكل الميكانيكي
-
خرج مستقر في ظل الإجهاد الحراري والكهربائي
-
مصمم للمراقبة المستمرة للمعدات الدوارة
-
يدعم التصميم الصغير الحجم عملية تركيب مرنة
سيناريوهات التطبيق
-
مراقبة اهتزاز عمود التوربين والضاغط
-
تتبع الموضع المحوري في المضخات والمحركات
-
تشخيص الآلات عالية السرعة
-
الصيانة التنبؤية والمراقبة القائمة على الحالة
مقارنة النماذج المماثلة
| نموذج |
نطاق القياس |
حالة الاستخدام النموذجية |
| PR6423/014‑040 |
نطاق قياسي |
مراقبة اهتزاز العمود |
| PR6423/012-130 |
نزوح عام |
استشعار الإزاحة متعدد الأغراض |
| PR6423/010‑030 |
درجة حرارة ممتدة |
الآلات ذات درجات الحرارة العالية |
التعليمات
س: هل جهاز PR6423/014-040 CON021 متوافق مع أنظمة EPRO القديمة؟ نعم. يدعم عائلة مجسات PR642x ويتكامل مع وحدات تحويل CON0xx.
س: هل يمكن لهذه الوحدة أن تعمل في بيئات ذات تداخل كهرومغناطيسي عالٍ؟ يضمن الترشيح والحماية الداخليان أداءً مستقرًا في المناطق ذات الضوضاء الكهربائية العالية.
س: هل لا تزال الوحدة قابلة للصيانة بعد توقف إنتاجها؟ لا تزال الوحدات البديلة وقطع الغيار متوفرة للصيانة وتحديثات النظام.
