وصف
ملخص

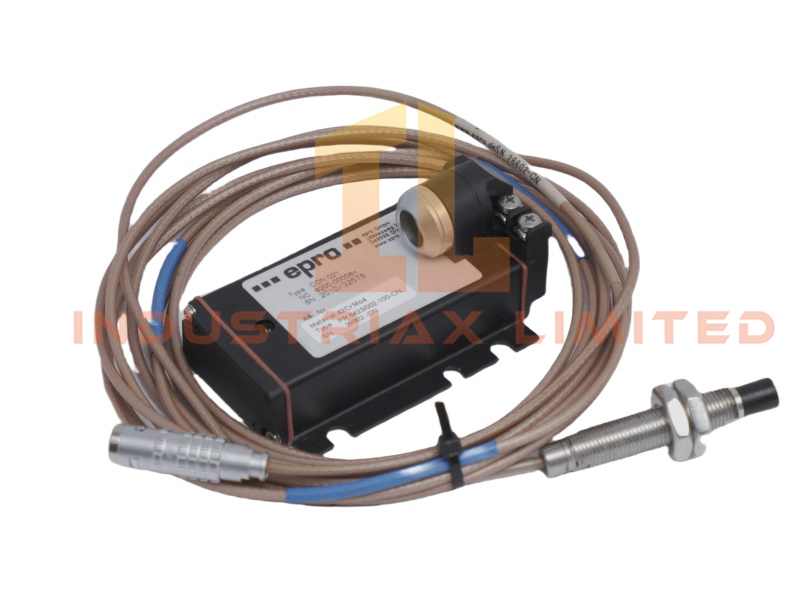

وحدة قياس الإزاحة والاهتزاز PR6423/002-100-CN CON021 هي وحدة قياس إزاحة واهتزاز تعمل بتقنية التيارات الدوامية، وهي جزء من سلسلة EPRO من شركة EMERSON، ومصممة خصيصًا للمراقبة غير التلامسية لحركة الأعمدة والسلوك الديناميكي في الآلات الدوارة. يضمن تصميمها المستقر لمعالجة الإشارة قياسات دقيقة وقابلة للتكرار في البيئات الصناعية الصعبة، مثل توليد الطاقة، ومعالجة البتروكيماويات، والصناعات الثقيلة.
الخصائص الوظيفية
تقوم الوحدة بمعالجة الإشارات من مجسات التقارب EPRO المتوافقة وتحويلها إلى مخرجات خطية مناسبة لأنظمة المراقبة القائمة على نظام التحكم الموزع (DCS). تتضمن الوحدة PR6423/002-100-CN CON021 دوائر تعويض درجة الحرارة وكبح الضوضاء للحفاظ على دقة القياس في ظل التغيرات الحرارية والتداخل الكهرومغناطيسي والاهتزازات الميكانيكية.
يدعم تصميمها الميكانيكي المتين التشغيل طويل الأمد في البيئات القاسية، بينما يسمح حجمها الصغير بتركيب مرن. تُمكّن هذه الوحدة من تتبع اهتزاز العمود، والإزاحة المحورية، والتغيرات الموضعية في الوقت الفعلي، مما يدعم الصيانة التنبؤية والكشف المبكر عن التدهور الميكانيكي.
المواصفات الفنية
| المعلمة |
مواصفة |
| نموذج |
PR6423/002-100-CN CON021
|
| نوع المنتج |
مستشعر التيار الدوامي / محول الإشارة |
| ماركة |
إيمرسون |
| خط الإنتاج |
سلسلة EPRO |
| حالة |
علامة تجارية جديدة |
| مبدأ القياس |
استشعار الإزاحة بالتيارات الدوامية |
| الناتج |
خرج تناظري خطي (جهد) |
| توافق المجس |
عائلة مجسات التقارب EPRO PR642x |
| بيئة التشغيل |
المناطق الصناعية ذات درجات الحرارة العالية والغبار والتعرض للتداخل الكهرومغناطيسي |
| وزن |
0.28 كجم |
| أبعاد |
20 × 20 × 4 سم |
| تكامل الأنظمة |
أنظمة مراقبة DCS |
| خدمة الاتصالات |
موجه إيثرنت (واجهة الخدمة) |
| أصل |
الولايات المتحدة الأمريكية |
| الحد الأدنى لكمية الطلب |
1 |
| التوافر |
في الأوراق المالية |
| رمز النظام المنسق |
8537101190 |
ملاحظات الأداء
-
يساهم الاستشعار بدون تلامس في التخلص من التآكل الميكانيكي
-
خرج مستقر في ظل الإجهاد الحراري والكهربائي
-
مصمم للمراقبة المستمرة للمعدات الدوارة
-
بنية متينة لضمان موثوقية طويلة الأمد
سيناريوهات التطبيق
-
مراقبة اهتزازات التوربينات والضواغط
-
تتبع الموضع المحوري في المضخات والمحركات
-
تشخيص الآلات عالية السرعة
-
الصيانة التنبؤية والمراقبة القائمة على الحالة
مقارنة النماذج المماثلة
| نموذج |
نطاق القياس |
حالة الاستخدام النموذجية |
| PR6423/002-100-CN |
نطاق قياسي |
رصد الإزاحة العامة |
| PR6423/010‑030 |
درجة حرارة ممتدة |
الآلات ذات درجات الحرارة العالية |
| PR6423/003‑100 |
الاستشعار بعيد المدى |
معدات ذات عمود كبير |
التعليمات
س: هل جهاز PR6423/002-100-CN CON021 متوافق مع أنظمة EPRO القديمة؟ نعم. يدعم عائلة مجسات PR642x ويتكامل مع وحدات تحويل CON0xx.
س: هل يمكن لهذه الوحدة أن تعمل في بيئات صناعية قاسية؟ يضمن نظام الحماية والترشيح الداخلي أداءً مستقرًا في المناطق ذات درجات الحرارة العالية والتداخل الكهرومغناطيسي العالي.
س: هل لا تزال الوحدة قابلة للصيانة بعد توقف إنتاجها؟ لا تزال الوحدات البديلة وقطع الغيار متوفرة للصيانة وتحديثات النظام.
