وصف
ملخص

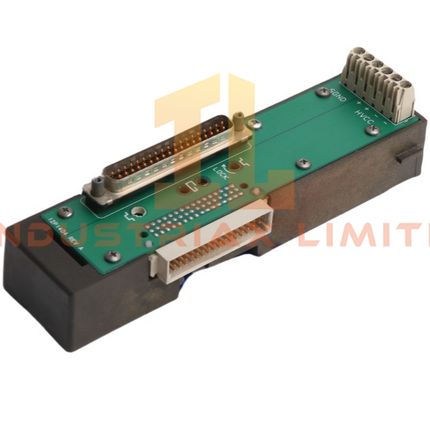

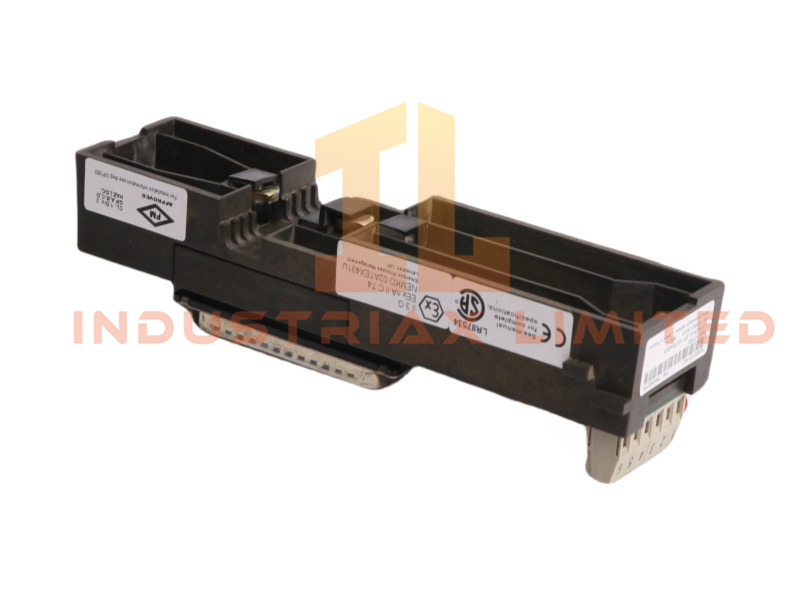

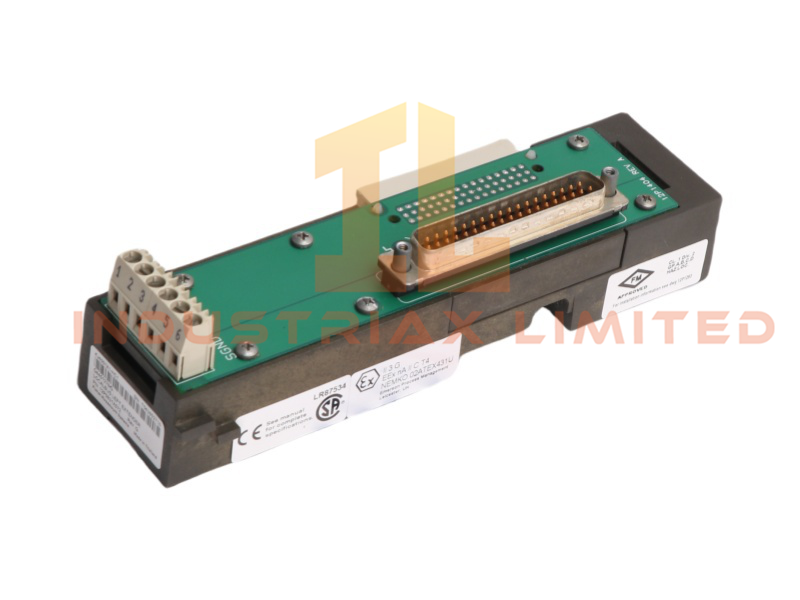

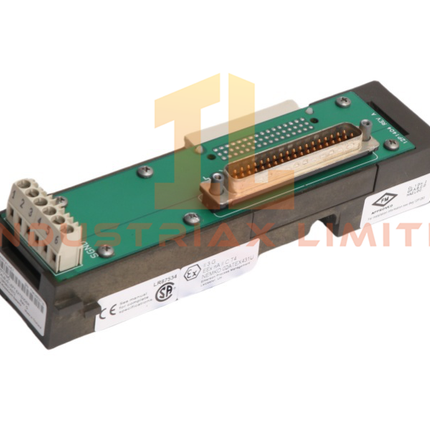

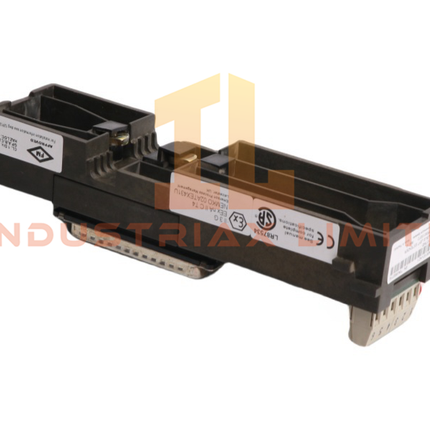

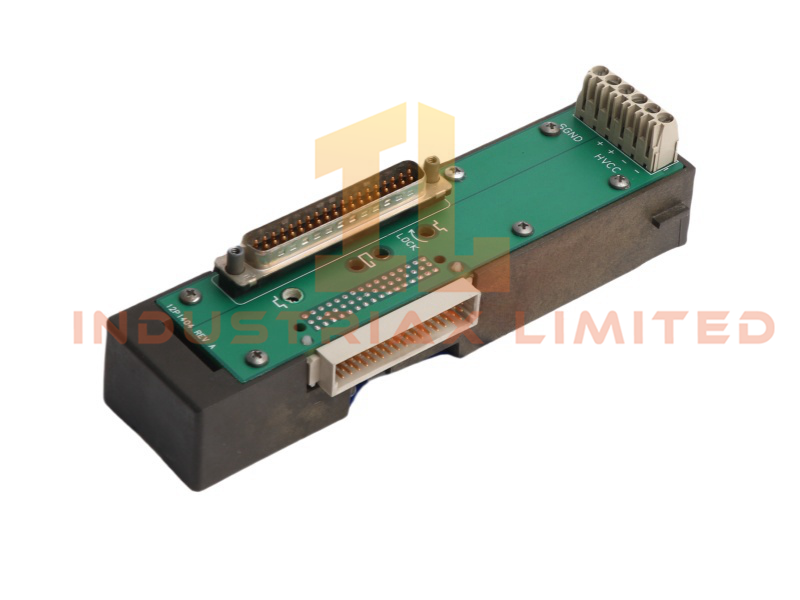

يُعدّ موسع ناقل البيانات المحلي الأيسر KJ4001X1-HC1 (12P0831X072) مكونًا لتوسيع نطاق الاتصال يُستخدم ضمن بنى الإدخال/الإخراج من سلسلة Emerson DeltaV M. وهو يُوسّع اتصال ناقل البيانات المحلي على الجانب الأيسر من وحدة حامل الإدخال/الإخراج، مما يُتيح إضافة وحدات إضافية مع الحفاظ على اتصال مستقر باللوحة الخلفية عبر النظام الفرعي.
الخصائص الوظيفية
يوفر هذا الموسع واجهة ميكانيكية وكهربائية آمنة لتمديد مسار ناقل البيانات المحلي (LocalBus). ويضمن استمرارية الإشارة والتأريض والمحاذاة بين الموجات الحاملة المتجاورة. كما يدعم تصميمه الصغير تخطيطات الخزائن عالية الكثافة، ويبسط توسيع النظام دون الحاجة إلى تغييرات هيكلية كبيرة.
الميزات الرئيسية
-
يمدد ناقل DeltaV المحلي على الجانب الأيسر من ناقل الإدخال/الإخراج
-
يحافظ على سلامة الاتصالات عبر شركات الاتصالات المتعددة
-
تصميم صغير الحجم وخفيف الوزن لتركيبات الخزائن الضيقة
-
بنية متينة مناسبة لنطاقات درجات الحرارة والاهتزازات الصناعية
-
يدعم التكامل السلس مع الأنظمة الفرعية للإدخال/الإخراج من سلسلة DeltaV M
-
مصمم لسهولة التركيب والاستبدال الميداني
المواصفات الفنية
| المعلمة |
مواصفة |
| رقم الطراز / رقم القطعة |
KJ4001X1-HC1 / 12P0831X072
|
| نوع المنتج |
موسع الحافلة المحلية الأيسر |
| توافق النظام |
نظام الإدخال/الإخراج من سلسلة DeltaV M |
| أبعاد |
4.7 × 16.7 × 4.4 سم |
| وزن |
0.14 كجم |
| درجة حرارة التشغيل |
من -40 درجة مئوية إلى +70 درجة مئوية |
| واجهة كهربائية |
امتداد اللوحة الخلفية لـ DeltaV LocalBus |
| مواد بناء التغليف |
مركب من البوليمر والمعادن من الدرجة الصناعية |
| طريقة التركيب |
مزلاج ميكانيكي من جانب الحامل |
| الشهادات |
CE، UL |
| رمز النظام المنسق |
8537101190 |
| بلد المنشأ |
الولايات المتحدة الأمريكية |
| نوع النظام |
موسّع اتصال DCS |
سيناريوهات التطبيق
-
توسيع بنوك الإدخال/الإخراج من سلسلة DeltaV M
-
خزائن التحكم التي تتطلب حوامل إضافية على جزء ناقل البيانات الأيسر
-
التركيبات ذات المساحة المحدودة التي تتطلب موسعات اتصال صغيرة الحجم
-
البيئات ذات الضوضاء الكهربائية المتوسطة التي تتطلب استمرارية مستقرة للناقل
ملاحظات إضافية
لا يوفر جهاز التمديد خدمات اتصال مستقلة؛ بل يعمل فقط كمكون تمديد لشبكة LocalBus. ويضمن تصميمه الميكانيكي التوافق والتأريض الصحيحين بين الموجات الحاملة، وهو أمر ضروري للحفاظ على موثوقية اللوحة الخلفية لشبكة DeltaV.
التعليمات
س: ما هو الغرض من موسع ناقل البيانات المحلي الأيسر؟ ج: إنه يوسع ناقل البيانات المحلي DeltaV للسماح بإضافة ناقلات إدخال/إخراج إضافية على الجانب الأيسر من التجميع الحالي.
س: هل هذا الموسع متوافق مع أجهزة سلسلة S؟ ج: لا. إنه مصمم خصيصًا لأنظمة الإدخال/الإخراج الفرعية من سلسلة M.
س: هل يتطلب طاقة خارجية ؟ ج: لا. يعتمد على اللوحة الخلفية DeltaV لجميع التوصيلات الكهربائية.
س: هل لا يزال هذا الطراز متاحًا من شركة إيمرسون ؟ ج: تم إيقاف إنتاجه في نهاية عام 2018، ولكنه لا يزال يستخدم على نطاق واسع في تركيبات DeltaV الحالية.
