وصف

وصف المنتج

نظرة عامة

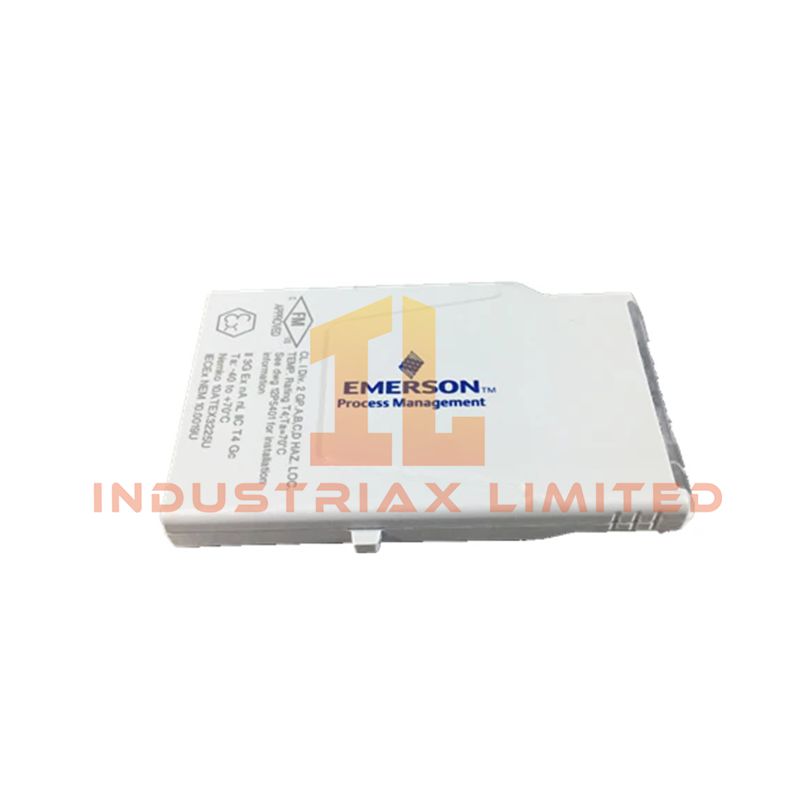

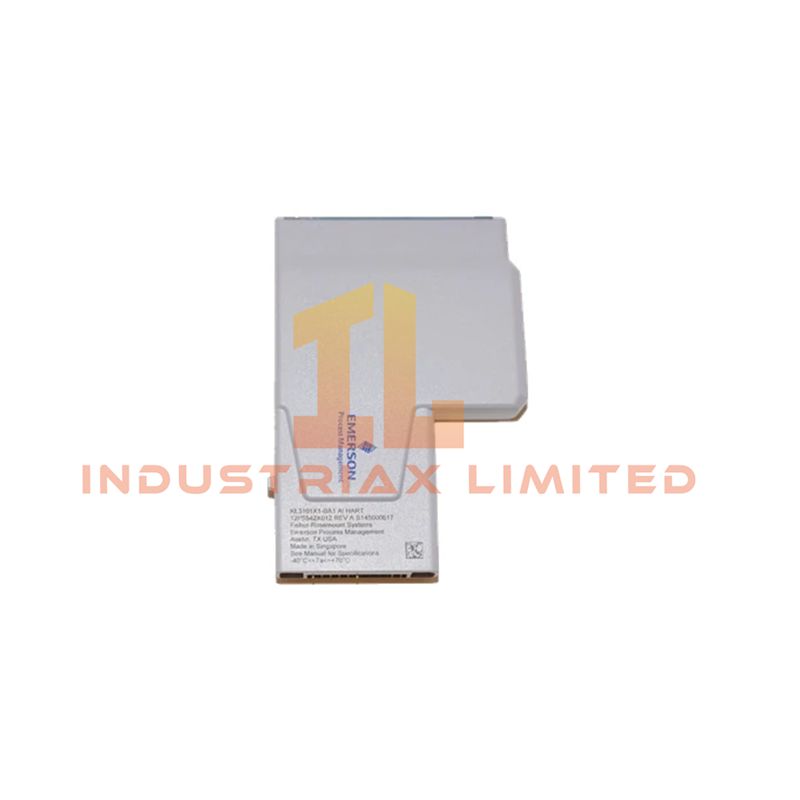

إن Emerson DeltaV KL3105X1-BA1 عبارة عن وحدة CHARM دقيقة ذات أمان جوهري مصممة لأنظمة DeltaV للترتيب الإلكتروني. تدعم هذه الوحدة الاتصال المباشر بأجهزة استشعار درجة الحرارة والإشارات ذات الجهد المنخفض في المناطق الخطرة دون الحاجة إلى حواجز أمان جوهرية خارجية، مما يبسط التثبيت مع ضمان السلامة ودقة القياس.

الميزات الرئيسية

التكامل الآمن جوهريًا

• العزل الغلفاني المدمج يفي بمتطلبات IECEx ia وATEX للمنطقة 0 / الفئة الأولى، بيئة القسم 1.

• يزيل خزانات الحواجز الخارجية، مما يقلل من تعقيد الأسلاك ومساحة اللوحة.

• يدعم التثبيت في بيئات المنطقة 2 / الفئة الأولى القسم 2.

قياس دقيق

• متوافق مع أنواع المزدوجات الحرارية B وE وJ وK وN وR وS وT.

• يقبل مدخلات المللي فولت من -100 مللي فولت إلى +100 مللي فولت.

• تعويض نقطة التوصيل الباردة الداخلية يضمن قراءات دقيقة لدرجة الحرارة.

• محول تماثلي رقمي عالي الدقة يضمن الحصول على بيانات مستقرة ودقيقة.

التشخيص والموثوقية

• يكشف عن أخطاء المستشعر، والدوائر المفتوحة، ومشكلات الأسلاك.

• مؤشرات LED: أخضر (عادي)، أحمر وامض (خطأ ميداني)، أحمر ثابت (خطأ في الوحدة).

• قابل للتبديل السريع وفقًا لإرشادات المناطق الخطرة المناسبة دون مقاطعة القنوات الأخرى.

مواصفات الأجهزة

الميزة	المواصفات
نوع الإدخال	مزدوج حراري / مليفولت (-100 مليفولت إلى +100 مليفولت)
نوع الإدخال/الإخراج	مدخل تناظري آمن جوهريًا
طاقة الناقل	+6.3 فولت تيار مستمر عند 0 مللي أمبير
طاقة دائرة المجال	+24 فولت تيار مستمر عند 23 مللي أمبير
درجة حرارة التشغيل	-40 درجة مئوية إلى +70 درجة مئوية (-40 درجة فهرنهايت إلى +158 درجة فهرنهايت)
الصدمات	10g، 11 مللي ثانية، موجة نصف جيبية
الاهتزاز	1 مم من الذروة إلى الذروة (2-13.2 هرتز)؛ 0.7g (13.2-150 هرتز)
البيئة	ISA-S71.04 فئة G3 الملوثات المحمولة جوًا
تحديد كتل الأطراف	الموضع C5 (يمنع الإدخال غير الصحيح)

التطبيقات

• صناديق التوصيل المثبتة في الميدان في المناطق الخطرة.

• مراقبة درجة الحرارة في مصانع الكيماويات والبتروكيماويات والنفط والغاز.

• الأنظمة التي تتطلب تكوين إدخال/إخراج مرن وربط متأخر.

الأسئلة الشائعة

س: هل يمكن إزالة الوحدة أثناء تشغيل النظام؟
ج: لا، يجب إدخال الوحدة أو إزالتها فقط عند إيقاف تشغيل طاقة النظام.

س: هل يلزم المعايرة للتشغيل؟
ج: لا توجد حاجة للمعايرة؛ الوحدة معايرة في المصنع.

س: هل تدعم الوحدة حواجز الأمان الجوهرية الخارجية؟
ج: لا يلزم وجود حواجز خارجية؛ توفر وحدة CHARM عزلًا مدمجًا ودائرة تحديد الطاقة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
