نظرة عامة

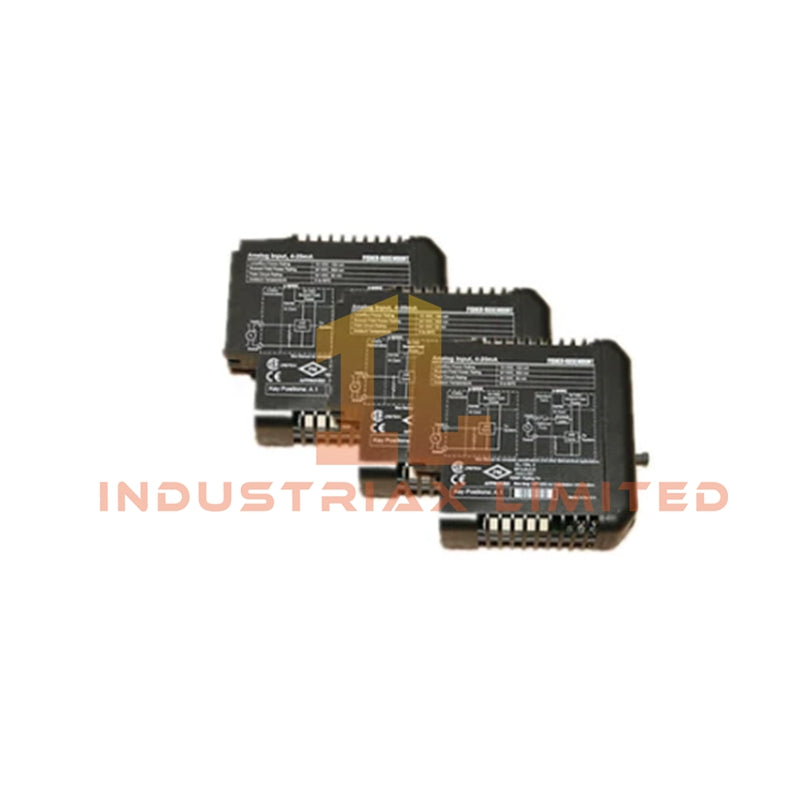

تم تصميم بطاقة KJ3223X1-BK1 AI ذات 16 قناة 4-20mA HART من Emerson DeltaV للعمل في البيئات الخطرة، وتوفر قياسًا دقيقًا للمدخلات التناظرية واتصالات HART للتحكم المتقدم في العمليات. تدعم هذه الوحدة المناطق الخطرة من الفئة 2 والفئة I القسم 2، وتقدم أداءً كهربائيًا وبيئيًا قويًا لضمان التشغيل الموثوق به في الأنظمة الصناعية.

ملاحظات التركيب والسلامة

• يجب إزالة طاقة المجال، سواء كانت محلية أو منقولة عبر الناقل، قبل التركيب أو الإزالة.

• يتطلب تقييم حلقة الإدخال/الإخراج لجميع العُقد ذات الطاقة المحدودة قبل التوصيل.

• لا يمكن إدخال الوحدة أو إزالتها أثناء تشغيل طاقة النظام.

• يضمن نظام المفاتيح الدوارة المحاذاة الصحيحة بين بطاقات الإدخال/الإخراج ومجموعات الأطراف.

• يجب أن تكون مجموعات الأطراف مُعدة بشكل خاص لبطاقة الإدخال/الإخراج التي تخدمها.

• الرجوع إلى الوثائق:

• 12P5404 "تعليمات تركيب نظام العمليات القابل للتطوير DeltaV™ في المنطقة 2"

• دليل "تركيب أجهزة DeltaV™ S-series و CHARMs"

الصيانة والمعايرة

• لا توجد أجزاء يمكن للمستخدم صيانتها

• يحظر التفكيك

• المعايرة غير مطلوبة

سيناريوهات التطبيق

مثالي لقياس المدخلات التناظرية عالية الكثافة في المناطق الخطرة، ودمج 16 قناة من إشارات HART من 4 إلى 20 مللي أمبير في أنظمة DeltaV لمعالجة المواد الكيميائية، ومرافق الطاقة والنفط والغاز.

الأسئلة المتكررة (FAQ)

س: هل يمكن إزالة بطاقة HART هذه أثناء تشغيل النظام؟
ج: لا. تتطلب الإزالة أو التركيب إيقاف تشغيل النظام ما لم تكن المنطقة غير خطرة.

س: هل المعايرة مطلوبة للتشغيل؟
ج: لا. لا تتطلب الوحدة معايرة ولا تحتوي على أجزاء يمكن للمستخدم صيانتها.

س: كيف يمنع نظام المفاتيح أخطاء التركيب؟
ج: يضمن نظام المفاتيح الدوارة مطابقة مجموعة الأطراف بشكل صحيح مع بطاقة الإدخال/الإخراج المقابلة.

المواصفات الفنية

المعلمة	المواصفات
الشهادات	II 3G Ex nA [nL] IIC Gc, II 3G Ex ec [ic] IIC Gc, Class I Div.2 GP. A,B,C,D, Class I Zone 2 AEx/Ex ec [ic] IIC Gc
طاقة الناقل المحلي	12 VDC, 150 mA
طاقة المجال عبر الناقل	24 VDC, 600 mA
الدائرة الميدانية	24 VDC, 30 mA لكل قناة
عدد القنوات	16
نوع الإشارة	4–20 mA HART
درجة حرارة التشغيل	-40 درجة مئوية إلى +70 درجة مئوية
الصدمة	10 جرام، نصف جيبي، 11 مللي ثانية
الاهتزاز	1 مم ذروة إلى ذروة 2–13.2 هرتز؛ 0.7 جرام 13.2–150 هرتز
الملوثات المحمولة جوًا	ISA-S71.04 الفئة G3
الرطوبة النسبية	5–95%، بدون تكثف
موضع مفتاح كتلة الأطراف	A2
الصيانة	لا توجد أجزاء يمكن للمستخدم صيانتها؛ المعايرة غير مطلوبة

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
