وصف

وصف المنتج

نظرة عامة

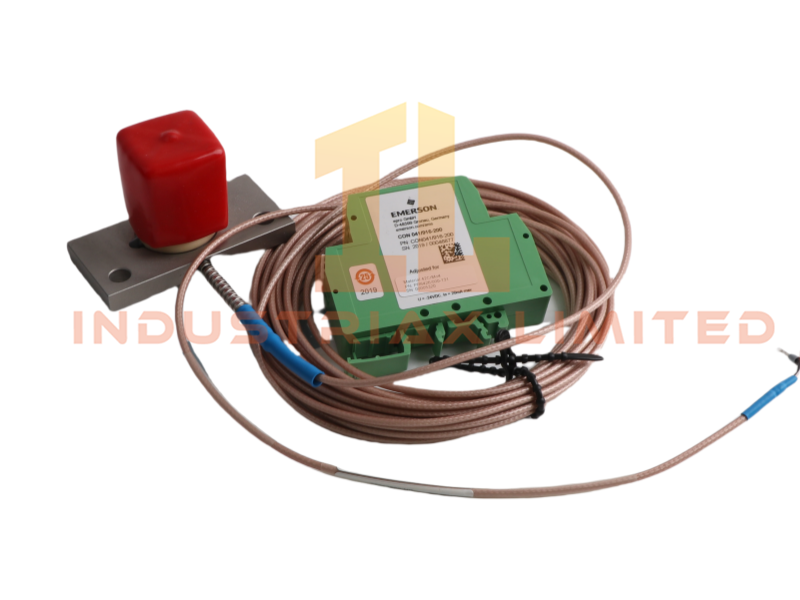

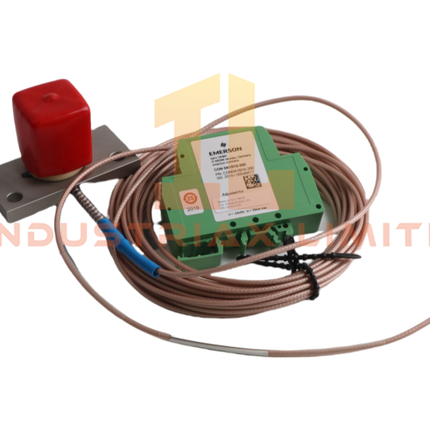

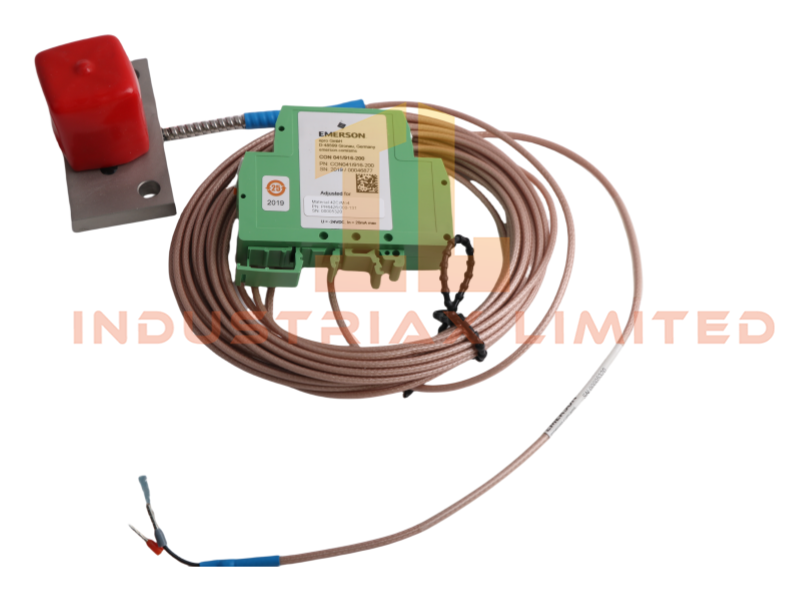

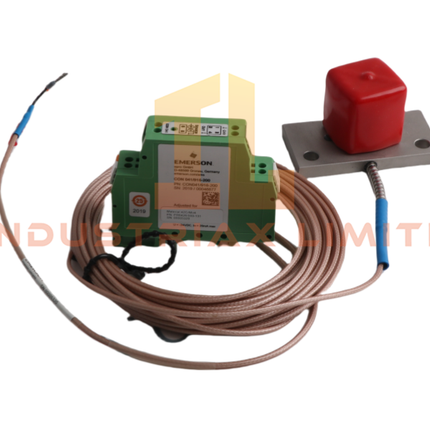

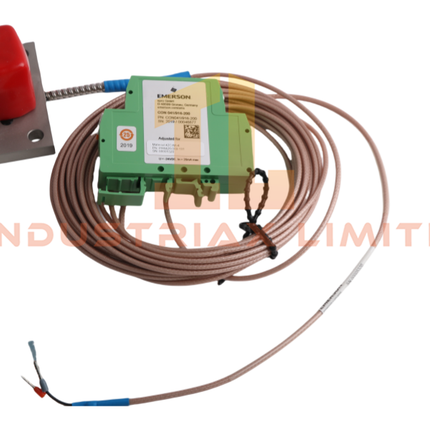

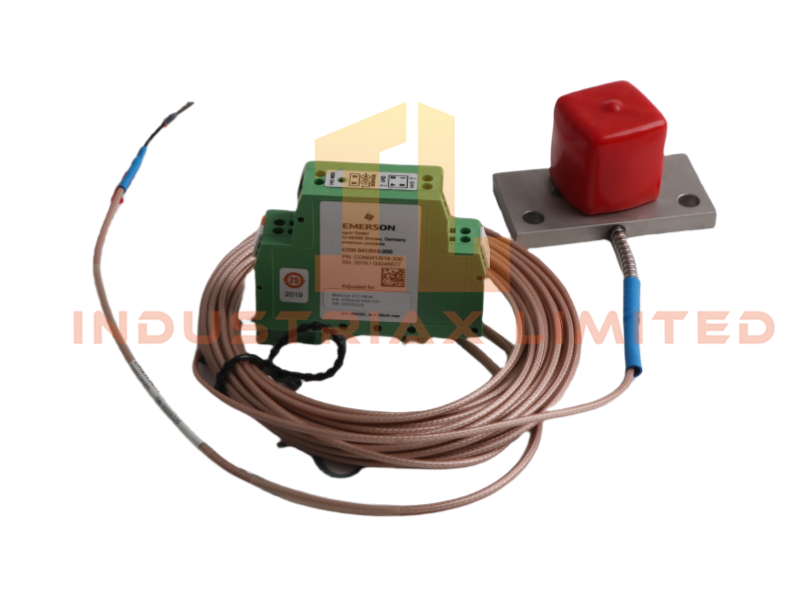

تم تحسين محول إشارة المستشعر PR6425، الذي صممته شركة PR Electronics، لتطبيقات آلات التوربينات الحيوية، بما في ذلك التوربينات البخارية والغازية والمائية، بالإضافة إلى الضواغط والمضخات والمراوح. يوفر مراقبة دقيقة للإزاحة الشعاعية والمحورية للعمود، والموضع، واللامركزية، والكشف عن السرعة/المفتاح. لتعزيز نطاقات القياس، تتوافق المحولات الموسعة مثل CON021/91x-xxx. ملاحظة: يتطلب PR6425 دائمًا محولًا بنطاق ممتد للتشغيل الصحيح.

الأداء الديناميكي

• استجابة التردد: 0 – 20,000 هرتز (-3 ديسيبل)

• وقت الارتفاع: < 15 ميكرو ثانية

• مناسب للتطبيقات عالية السرعة والعابرة، مما يضمن تحويل إشارة سريع ودقيق

المواصفات البيئية

• درجة حرارة التشغيل: -30 درجة مئوية إلى 100 درجة مئوية (-22 درجة فهرنهايت إلى 212 درجة فهرنهايت)

• مقاومة الصدمات: 5g عند 60 هرتز (تم اختباره عند 25 درجة مئوية / 77 درجة فهرنهايت)

• درجة الحماية: IP20

الخصائص الكهربائية والطاقة

• نطاق جهد الإمداد:

• -23 فولت إلى -32 فولت لخرج -4 فولت إلى -20 فولت

• -21 فولت إلى -32 فولت لخرج -2 فولت إلى -18 فولت

• التوصيلات الكهربائية:

• واجهة المحول عبر قابس ليمو ذاتي الغلق

• الإمداد/الخرج عبر طرف لولبي (بحد أقصى سلك 1.5 مم²)

الميزات الميكانيكية

• مادة الغلاف: سبيكة ألومنيوم LMgSi 0.5 F22

• الوزن: ~120 جرام (4.24 أونصة)

• التركيب: 4 براغي M5x20 (متضمنة)

التطبيقات

• مراقبة عالية الدقة في التوربينات البخارية والغازية والمائية

• قياس الإزاحة المحورية/الشعاعية للعمود واللامركزية

• مناسب للضواغط والمضخات والمعدات الدوارة عالية السرعة

الأسئلة الشائعة
س: هل يمكن لـ PR6425 العمل بدون محول نطاق ممتد؟
ج: لا، يتطلب PR6425 محول النطاق الممتد CON021/91x-xxx للحصول على نطاق تشغيل كامل.

س: ما هي أنواع الأعمدة التي يمكن لهذا المستشعر مراقبتها؟
ج: المستشعر مناسب لقياسات الأعمدة الشعاعية والمحورية، وكذلك الكشف عن اللامركزية في أعمدة الآلات الدوارة.

س: هل توجد نماذج أخرى من PR Electronics للمقارنة؟
ج: نعم، تقدم PR6422، PR6423، PR6424، PR6426، و PR6453 إمكانيات مماثلة ولكنها تختلف في نطاق التردد ووقت الارتفاع وخيارات التركيب الميكانيكية.

---

جدول المواصفات الفنية

الميزة	المواصفات
نطاق التردد	0 – 20,000 هرتز (-3 ديسيبل)
وقت الارتفاع	< 15 ميكرو ثانية
درجة حرارة التشغيل	-30 درجة مئوية إلى 100 درجة مئوية (-22 درجة فهرنهايت إلى 212 درجة فهرنهايت)
الصدمة والاهتزاز	5g @ 60 هرتز، 25 درجة مئوية (77 درجة فهرنهايت)
فئة الحماية	IP20
جهد الإمداد	-23 فولت إلى -32 فولت (خرج -4 فولت إلى -20 فولت) -21 فولت إلى -32 فولت (خرج -2 فولت إلى -18 فولت)
مادة الغلاف	LMgSi 0.5 F22
الوزن	~120 جرام (4.24 أونصة)
التركيب	4 براغي M5x20
التوصيلات	المحول: قابس ليمو ذاتي الغلق الإمداد/الخرج: طرف لولبي (بحد أقصى سلك 1.5 مم²)

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
