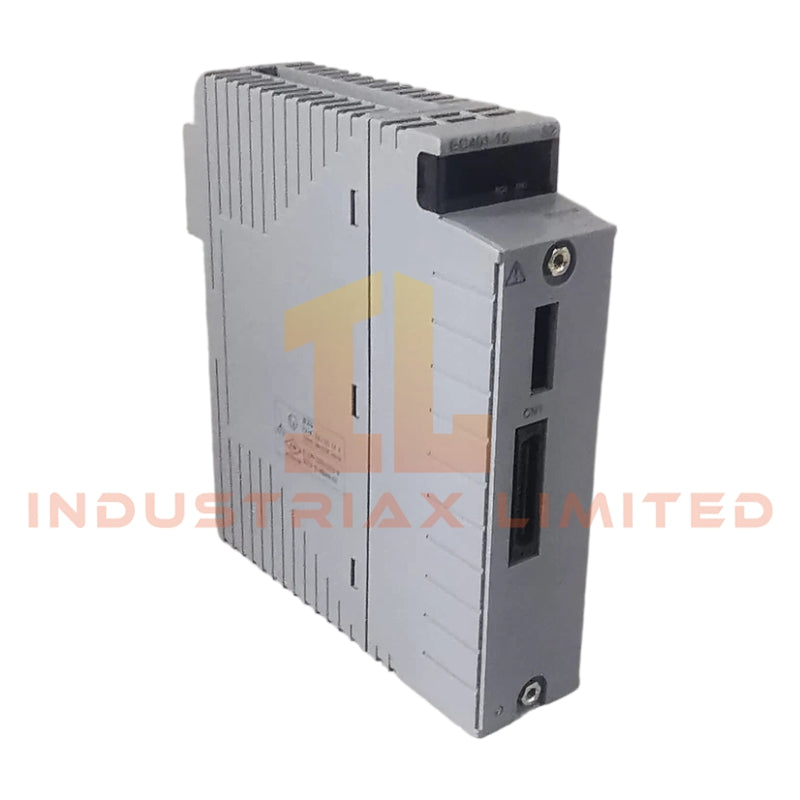

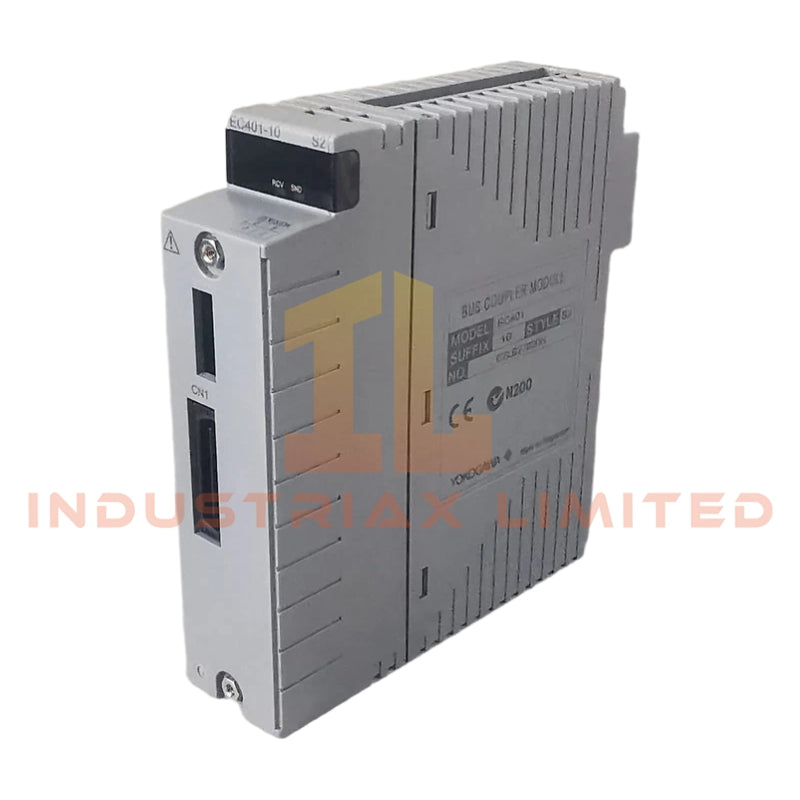

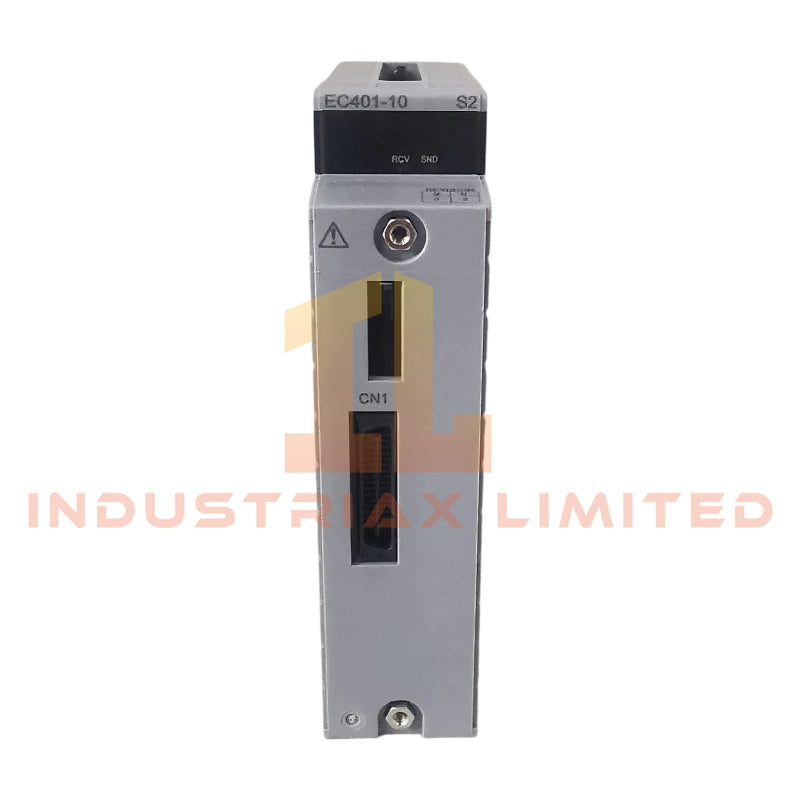

وحدة قارن ناقل Yokogawa EC401 ESB

تعمل Yokogawa EC401، والمدرجة أيضًا في الفهرس باسم وحدة قارن ناقل EC401، كمكون مادي مخصص لاتصالات ناقل ESB يربط وحدات التحكم الميدانية ووحدات العقدة داخل بنية ناقل ESB. توفر تنفيذًا كهربائيًا مباشرًا وتنفيذًا للبيانات لتبادل بيانات وحدة الإدخال/الإخراج (I/O) بواجهة عالية السرعة بين اللوحة الخلفية والناقل.

المواصفات الفنية

المعلمة	المواصفات
الموديل والعلامة التجارية	Yokogawa EC401
المنشأ	غير محدد
الوزن	حوالي 0.24 كجم
استهلاك الطاقة	0.5 أمبير
وظيفة الناقل	وظيفة واجهة ناقل ESB
سرعة الإرسال	128 ميجابت في الثانية (نقل بيانات الإدخال/الإخراج)
مسافة الإرسال	10 أمتار كحد أقصى
الحد الأقصى للوحدات القابلة للتوصيل	حتى 9 وحدات (ANB10S/ANB10D/ANT401/ANT411/ANT421)
متطلبات الفتحة	الفتحة 7 (غير متكررة)، الفتحة 7+8 (متكررة مزدوجة)

بنية ناقل ESB وسلوك اتصال نظام التحكم الموزع (DCS)

ضمن بيئات التحكم الموزع من Yokogawa، يتوافق اقتران ناقل ESB مع تبادل البيانات الميدانية المحدد والتزامن على مستوى القناة النموذجي لأنظمة اللوحات الخلفية لـ DCS. تعمل وحدة EC401 كعنصر واجهة ناقل مادي لتجميع الوحدات عالي السرعة، مما يدعم تجزئة الإدخال/الإخراج المنظمة ورسم خرائط القنوات إلى العقد. تحافظ طوبولوجيا ناقل ESB على خصائص زمن انتقال ثابتة عبر الوصلات البينية قصيرة المدى، مما يضمن تزامنًا مستقرًا للوحدات في تكوينات الرفوف المتعددة.

الأسئلة المتداولة

س: هل يمكن تبديل EC401 أثناء تشغيل ناقل ESB؟
ج: تعتمد إمكانية التبديل السريع على تكوين النظام وتصميم وحدة التحكم الميدانية. يجب الحفاظ على سلامة ناقل ESB لتجنب انقطاع الاتصال عبر اللوحة الخلفية.

س: ما هو تأثير التثبيت المتكرر على سلوك الناقل؟
ج: يستخدم التكوين المتكرر المزدوج تثبيت الفتحة 7 والفتحة 8، مما يوفر مسارات ESB متوازية مع منطق تبديل تجاوز الفشل الذي يتم إدارته على مستوى النظام.

س: هل تفرض EC401 قيودًا على توسيع العقدة؟
ج: نعم. يقتصر الحد الأقصى لعدد العقد القابلة للتوصيل على 9 وحدات عبر وحدات سلسلة ANB وANT المدعومة بسبب قيود عرض النطاق الترددي للناقل والعنونة.

إرشادات التثبيت الميداني

• قم بتثبيت EC401 في الفتحة 7 لتكوين ناقل ESB غير المتكرر
• للتكرار، قم بتثبيت وحدة ثانية في الفتحة 8 وتأكد من محاذاة التكوين المزدوج
• استخدم وحدة وهمية مغطاة للفتحة غير المستخدمة في الإعدادات غير المتكررة
• حافظ على طول كابل ناقل ESB ضمن مسافة إرسال قصوى تبلغ 10 أمتار
• تأكد من تأريض هيكل وحدة التحكم الميدانية بشكل صحيح لتقليل انجراف مرجع الإشارة
• تحقق من التوافق مع وحدة المعالجة CP471 (مطلوب رمز النمط S3 أو أحدث)

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
