وصف

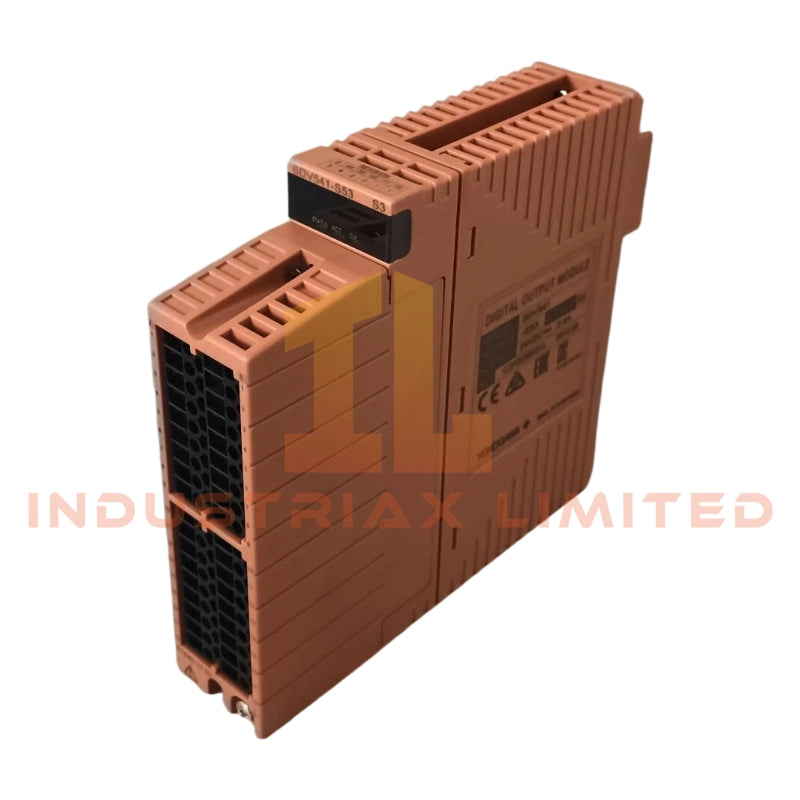

وحدة الإخراج الرقمي Yokogawa SDV541-S53
تم تكوين وحدةYokogawa SDV541-S53 (وحدة الإخراج الرقمي SDV541-S53) لتفعيل الإشارة المنفصلة في الأنظمة الفرعية للإخراج القائمة على نظام التحكم الموزع (DCS)، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا للتحكم في تبديل 24 فولت تيار مستمر ضمن معماريات الإدخال/الإخراج للتحكم الموزع.
تطبق الوحدة هيكل إخراج رقمي بـ 16 قناة مع عزل داخلي بين القنوات، مما يدعم توزيع إشارة التحكم إلى المحركات الميدانية عبر مشغلات إخراج 24 فولت تيار مستمر. يتم الحفاظ على الفصل الكهربائي بين المنطق والواجهة الميدانية لتقليل التداخل بين القنوات في بيئات تركيب الإدخال/الإخراج الكثيفة.
تفكيك اللاحقة ومصفوفة النموذج
المواصفات الفنية
| المعلمة |
المواصفات |
| الموديل العلامة التجارية |
Yokogawa SDV541-S53 |
| الأصل |
غير محدد |
| الوزن |
0.3 كجم |
| الأبعاد |
غير محدد |
| درجة حرارة التشغيل |
-20 إلى 70 درجة مئوية (فئة ISA G3) |
| استهلاك الطاقة |
300 مللي أمبير كحد أقصى (5 فولت تيار مستمر)، 150 مللي أمبير كحد أقصى (24 فولت تيار مستمر) |
| قنوات الإخراج |
16 قناة إخراج رقمي |
| جهد الإخراج |
24 فولت تيار مستمر |
| العزل |
هيكل إخراج معزول بين القنوات |
عزل القناة وهندسة إخراج نظام التحكم الموزع (DCS) (ربط التحكم في العمليات من يوكوجاوا)
تم تصميم SDV541-S53 وفقًا لفلسفة الإدخال/الإخراج لنظام التحكم الموزع من يوكوجاوا، حيث تطبق عزلًا كهربائيًا بين القنوات للتخفيف من اقتران الإشارة بين مشغلات الإخراج المجاورة. في رفوف DCS المعيارية، تدعم هذه الهندسة استقرار سلامة التبديل عند تشغيل أحمال متعددة 24 فولت تيار مستمر في وقت واحد. تم تصميم مرحلة الإخراج للحفاظ على الفصل بين الجهد الكهربائي للأسلاك الميدانية والمرجع المنطقي الداخلي، بما يتماشى مع ممارسات تقسيم الإدخال/الإخراج القياسية المستخدمة في منصات التحكم من يوكوجاوا.
الأسئلة المتكررة
س: هل يمكن تبديل مخرجات SDV541-S53 أثناء التشغيل؟
ج: تعتمد إمكانية التبديل السريع على قاعدة الإدخال/الإخراج المحددة وتكوين النظام. يجب إلغاء تنشيط أطراف الحمل الكهربائي قبل إزالة الوحدة لمنع التغذية العكسية عبر مشغلات الإخراج.
س: هل يلغي عزل القناة إلى القناة الحاجة إلى مرحلات توصيل خارجية؟
ج: لا. يقلل العزل من الاقتران المتقاطع الداخلي ولكنه لا يحل محل أجهزة حماية الحمل الخارجية مثل المرحلات أو قمع الارتفاع أو الثنائيات الارتدادية للأحمال الحثية.
س: ما هو تأثير الحد الأقصى لاستهلاك التيار على تحميل اللوحة الخلفية للرف؟
ج: تسحب الوحدة ما يصل إلى 300 مللي أمبير عند 5 فولت تيار مستمر و 150 مللي أمبير عند 24 فولت تيار مستمر، ويجب أخذ ذلك في الاعتبار في الميزانية الإجمالية للطاقة لعقدة الإدخال/الإخراج لمنع انخفاض جهد اللوحة الخلفية.
إرشادات التركيب الميداني
يجب تركيب الوحدة في رف إدخال/إخراج متوافق من يوكوجاوا مع ربط آمن للوحة الخلفية. تأكد من إنهاء جميع الأسلاك الميدانية باستخدام مشبك الضغط المحدد أو واجهة كابل MIL، اعتمادًا على تكوين اللاحقة. حافظ على فصل مناسب بين أسلاك الإشارة والطاقة لتقليل الاقتران الكهرومغناطيسي. يجب تأريض الكابلات المحمية عند نقطة مرجعية واحدة لتجنب تكون حلقات أرضية. تحقق من قطبية حمل الإخراج وتأكد من تركيب مكونات القمع للأجهزة الحثية مثل الملفات اللولبية أو ملفات الملامسات.
