وصف

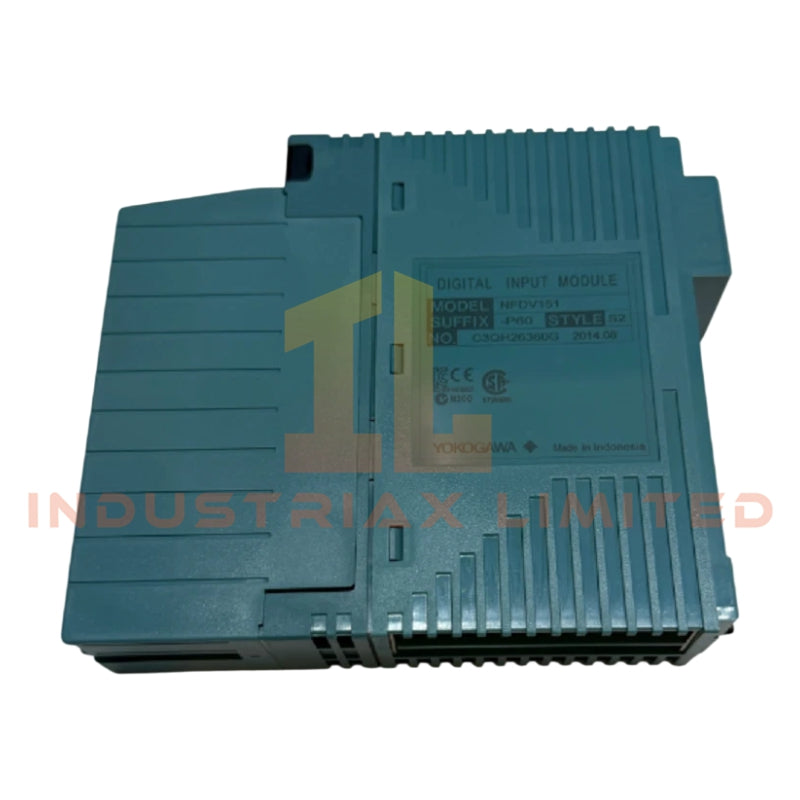

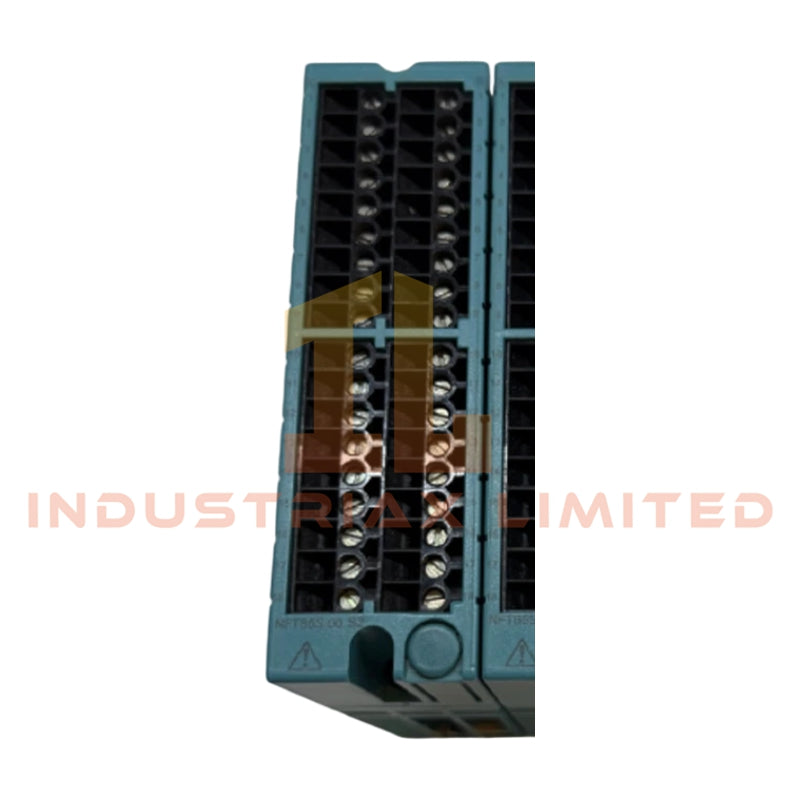

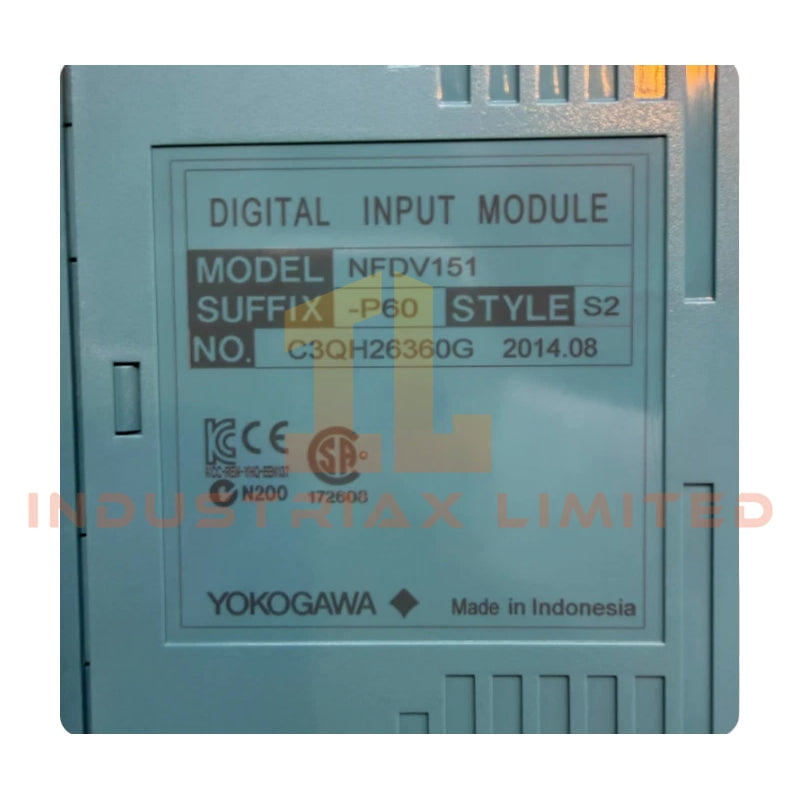

وحدة الإدخال الرقمي Yokogawa NFDV151-P60

تعمل وحدة الإدخال الرقمي Yokogawa NFDV151-P60I، والمُدرجة أيضًا باسم NFDV151-P60، كمكون مادي مخصص لاكتساب الإشارات المنفصلة 24 فولت تيار مستمر بـ 32 قناة ضمن النظام الفرعي للإدخال/الإخراج لنظام التحكم الموزع (DCS) من Yokogawa.

المواصفات الفنية

المعلمة	المواصفات
موديل العلامة التجارية	Yokogawa NFDV151-P60
الأصل	Yokogawa Electric Corporation
الوزن	0.3 كجم
استهلاك الطاقة	500 مللي أمبير عند 5 فولت تيار مستمر
عدد قنوات الإدخال	32
جهد الإدخال المقدر	24 فولت تيار مستمر
جهد الإدخال في وضع التشغيل (ON)	18 إلى 26.4 فولت تيار مستمر
جهد الإدخال في وضع الإيقاف (OFF)	5.0 فولت تيار مستمر أو أقل
تيار الإدخال	4.1 مللي أمبير ±20% لكل قناة
الحد الأقصى لجهد الإدخال	30.0 فولت تيار مستمر
زمن استجابة الإدخال	<= 8 مللي ثانية
الحد الأقصى لدورات التشغيل/الإيقاف	25 هرتز (إدخال زر الضغط)
جهد التحمل	2000 فولت تيار متردد (مدخلات-نظام)، 500 فولت تيار متردد (مشترك)

بنية تكييف إشارة وعزل من قناة إلى قناة

تُنفذ الوحدة تكييف إدخال منفصل ثابت لإشارات المجال 24 فولت تيار مستمر مع تمييز داخلي للحد عند حدود جهد التشغيل/الإيقاف. تقسم بنية تجميع القنوات خطوط المرجع المشتركة في كتل من 16 قناة، مما يقلل من التداخل المتقاطع بين مجموعات الإدخال المتجاورة في ظل ظروف الأسلاك عالية الكثافة. يدعم التعامل مع ارتداد الإدخال كلاً من ملفات تعريف إشارة الحالة وزر الضغط، مع توقيت استجابة محدد على مستوى الأجهزة (<= 8 مللي ثانية لاكتساب الحالة).

الأسئلة المتداولة

س: هل يمكن لـ NFDV151-P60 دعم الاستبدال السريع (hot-swap) في الأنظمة المزودة بالطاقة؟
ج: تعتمد إمكانية الاستبدال السريع على تصميم نظام اللوحة الخلفية؛ حيث تقوم الوحدة نفسها بأخذ عينات الإدخال السلبية ولا تدير تسلسل الطاقة داخليًا.

س: ما أهمية تقسيم القنوات المشتركة إلى 16 قناة؟
ج: تُجمع مشتركات الإدخال كهربائيًا لكل 16 قناة لتقليل اقتران مسار العودة المشترك وتحسين فصل الضوضاء في تخطيطات الأسلاك الميدانية الكثيفة.

س: هل يؤثر ارتداد الإدخال على دقة اكتشاف زر الضغط؟
ج: يستخدم وضع زر الضغط نافذة اكتشاف تشغيل دنيا تبلغ 20 مللي ثانية لقمع الارتداد العابر وضمان التعرف على الحالة المستقرة.

إرشادات التركيب الميداني

يجب أن تحافظ الأسلاك الميدانية على الفصل بين موصلات إشارة الإدخال وكابلات الطاقة لتقليل الضوضاء المحفزة على خطوط 24 فولت تيار مستمر المنفصلة. يجب تأريض إنهاء الدرع عند جانب خزانة النظام فقط لتجنب تكوين حلقات التأريض. يجب عدم ربط مشتركات القنوات عبر مجموعات 16 قناة منفصلة. يجب أن يتبع عزم الربط وربط الطرف المواصفات الميكانيكية للوحة الخلفية للخزانة دون إجهاد زائد لأطراف لوحة الدوائر المطبوعة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
