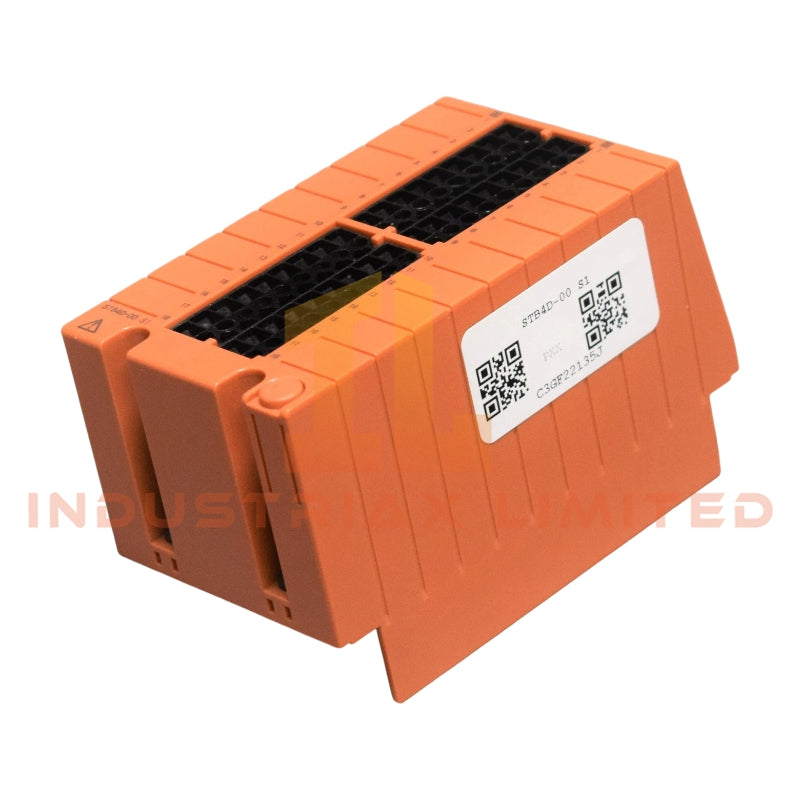

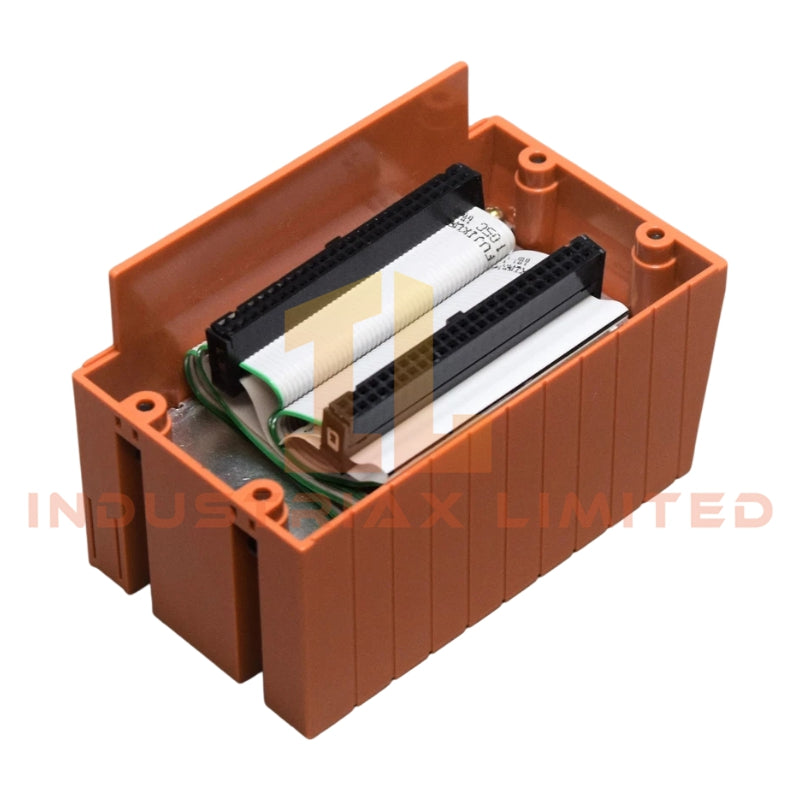

كتلة أطراف تثبيت الضغط Yokogawa STB4D-00

يُعدّ Yokogawa STB4D-00، المُفهرَس أيضًا باسم كتلة أطراف تثبيت الضغط STB4D، مكونًا ماديًا مخصصًا لإنهاء الإدخال/الإخراج الرقمي في الموقع ضمن أنظمة الإدخال/الإخراج الفرعية ProSafe-RS وCENTUM VP. ويوفر توجيهًا كهربائيًا سلبيًا للواجهة بين توصيلات الأسلاك الميدانية ووحدات الإدخال/الإخراج الرقمية الزائدة عن الحاجة دون معالجة إشارة أو منطق معالجة.

شركة يوكوجاوا الكهربائية Yokogawa

توضيح اللاحقة ومصفوفة النموذج

• STB4D: منصة كتلة الأطراف الأساسية لإنهاء الإدخال/الإخراج الرقمي في البُنى المتكررة
• -00 (رمز اللاحقة 1): لا يوجد ممتص زيادة جهد مدمج
• -0 (رمز اللاحقة 2): مُعرِّف تكوين ثابت، لا يوجد تباين وظيفي محدد بواسطة اللاحقة

المواصفات الفنية للمعدات

المعلمة	المواصفات
النموذج	STB4D-00
العلامة التجارية	Yokogawa
المنشأ	اليابان
الوزن	0.4 كجم
الأبعاد	غير محددة
درجة حرارة التشغيل	-20 درجة مئوية إلى +70 درجة مئوية
استهلاك الطاقة	جهاز سلبي (لا يوجد استهلاك داخلي)
نوع المنتج	كتلة أطراف تثبيت الضغط
سعة القناة	8 قنوات / 16 قناة حسب تكوين قاعدة الإدخال/الإخراج
طريقة التوصيل	إنهاء التثبيت بالضغط
حماية من الاندفاع	غير مدرجة (لاحقة -00)
توافق النظام	ProSafe-RS, CENTUM VP
التطبيق	إنهاء الإدخال/الإخراج الرقمي في الموقع (تكوين متكرر)

خصائص واجهة التحكم في العمليات

بنية إنهاء القناة وتوجيه الإشارة الميدانية

يتم تنفيذ STB4D-00 كمرحلة إنهاء سلبية في خزانات الإدخال/الإخراج في نظام التحكم الموزع (DCS) من Yokogawa. ويوفر توجيهًا من نقطة إلى نقطة للإشارات المنفصلة إلى وحدات الإدخال/الإخراج للنظام، حيث يتم تحديد الفصل الكهربائي عند اللوحة الخلفية للنظام ومستوى وحدة الإدخال/الإخراج بدلاً من داخل تجميع كتلة الأطراف نفسها. وتدعم البنية تحسين كثافة الأسلاك لحزم الإشارات الرقمية متعددة القنوات في البنى التحكمية المتكررة.

الخاصة

يتم تحديد الفصل بين القنوات ميكانيكيًا من خلال تباعد الأطراف وانضباط تخطيط الأسلاك. تعتمد سلامة الإشارة على ممارسات الحماية الخارجية، وتصميم تأريض الخزانة، وتصميم عزل وحدة الإدخال/الإخراج بدلاً من الإلكترونيات الداخلية.

الأسئلة المتكررة

س: هل يدعم STB4D-00 التشغيل بالتبديل السريع؟
ج: كتلة الأطراف سلبية. يتم تحديد إمكانية التبديل السريع بواسطة وحدة الإدخال/الإخراج المتصلة واللوحة الخلفية للنظام، وليس بواسطة كتلة الأطراف نفسها.

س: هل يتم تنفيذ أي تكييف أو عزل للإشارة الداخلية؟
ج: لا توجد دوائر نشطة. يتم توفير الفصل الكهربائي بواسطة بنية وحدة الإدخال/الإخراج للنظام الخارجية وتصميم أسلاك الخزانة.

س: هل يمكن إضافة حماية من الاندفاع داخليًا؟
ج: لا يشتمل هذا النوع (-00) على ممتصات الاندفاع. يجب تنفيذ أجهزة حماية خارجية على مستوى النظام أو التجميع إذا لزم الأمر.

إرشادات التثبيت الميداني

• تأكد من عزل جميع الأسلاك الميدانية عن دوائر الطاقة قبل الإنهاء
• حافظ على استراتيجية تأريض الدرع المتسقة عند نقطة دخول الخزانة فقط
• التزم بالحد الأدنى لنصف قطر الانحناء لكابلات الإشارة الرقمية متعددة النواة لتجنب إجهاد الموصلات
• تحقق من عزم ربط الطرف أو ربط المشبك الضاغط وفقًا لمواصفات أسلاك الخزانة
• حافظ على فصل أزواج القنوات المتكررة ماديًا ضمن تخطيط التجميع لتقليل تأثيرات التوصيل
• تأكد من الاستمرارية ومقاومة العزل قبل تنشيط النظام الفرعي للإدخال/الإخراج

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
