وصف

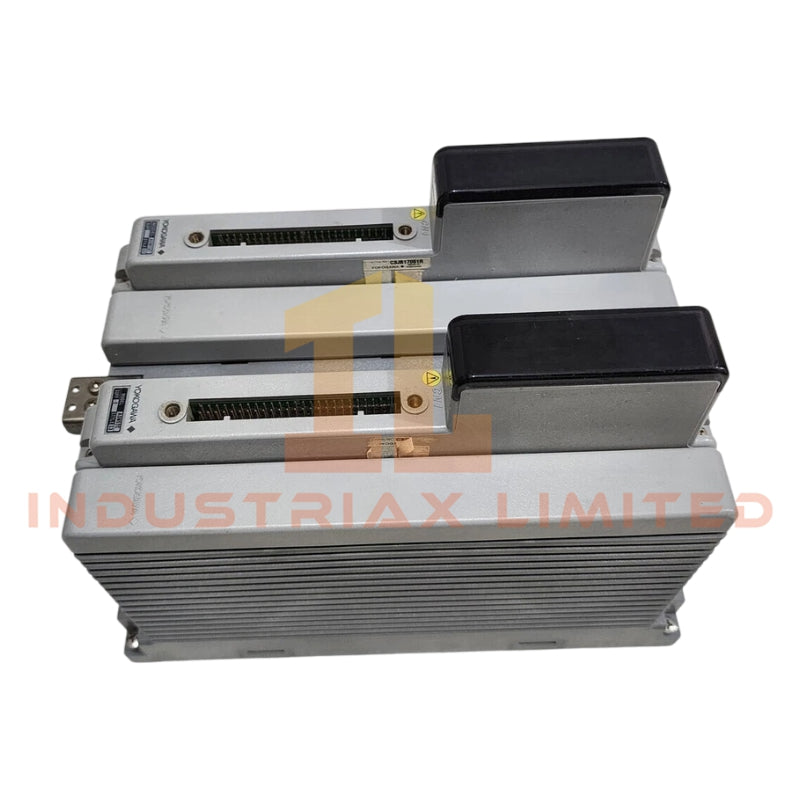

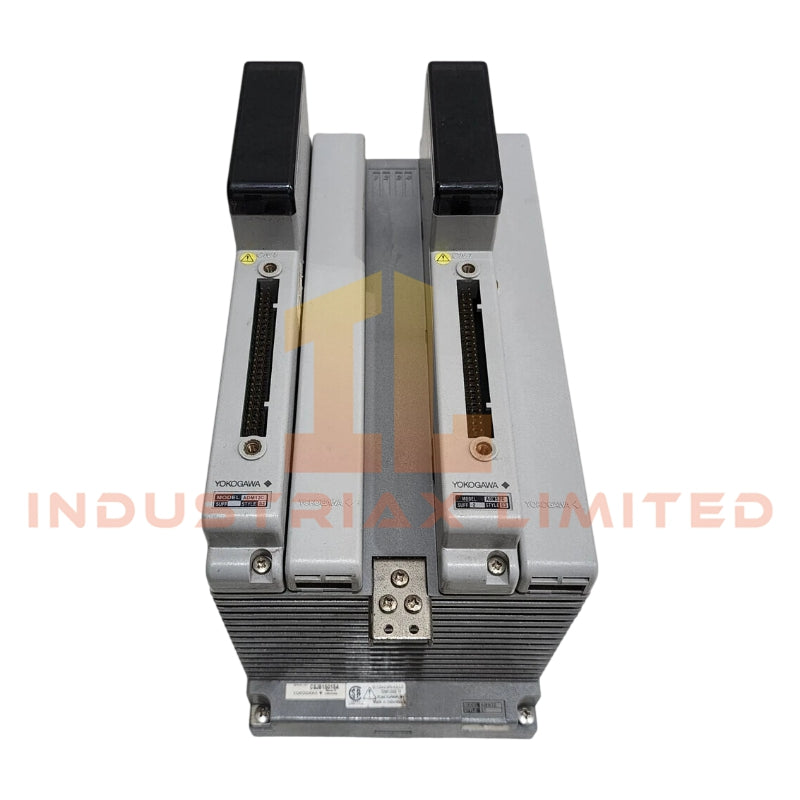

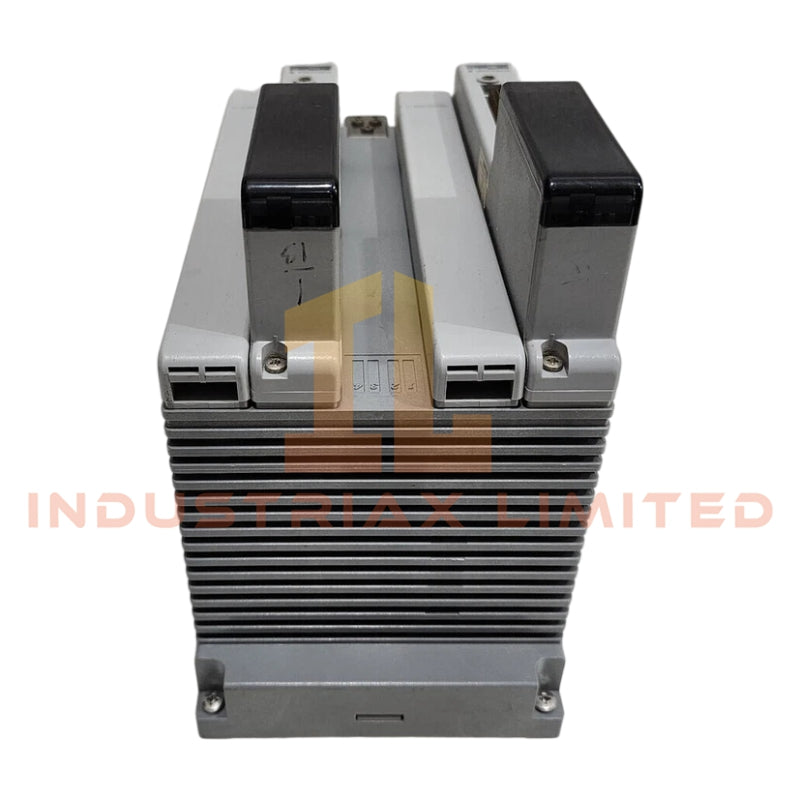

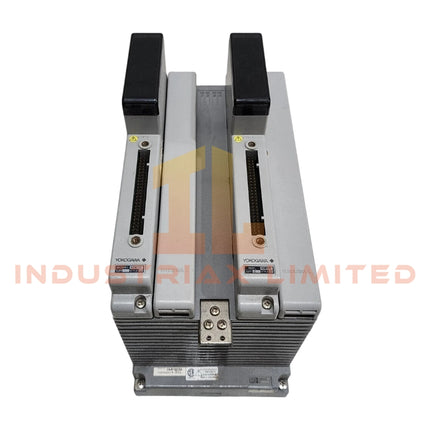

وحدة إخراج التلامس Yokogawa ADM52C-2S3

تم تكوين وحدة إخراج التلامس Yokogawa ADM52C-2S3 (ADM52C-2) لتنفيذ الإشارة المنفصلة للتشغيل/الإيقاف في بيئات اللوحة الخلفية Yokogawa CENTUM VP و DCS، وتوفر تبديل تلامس الترحيل المباشر للمشغلات الميدانية وترحيلات التوصيل عبر 32 نقطة إخراج مستقلة.

تفكيك اللاحقة ومصفوفة النموذج

لا يتوفر تفكيك لاحقة منظم مقدم من الشركة المصنعة لـ ADM52C-2S3 في مجموعة البيانات المرفقة. يتم التعامل مع المعرف الكامل القابل للطلب كرمز تكوين واحد ضمن عائلة سلسلة ADM52C-2.

مواصفات الأجهزة

المعلمة	المواصفات
العلامة التجارية للنموذج	Yokogawa ADM52C-2S3
المنشأ	اليابان
الوزن	0.29 كجم
الأبعاد	2.5 سم × 22.9 سم × 7.6 سم
درجة حرارة التشغيل	-10 درجة مئوية إلى 60 درجة مئوية
استهلاك الطاقة	5 واط (نموذجي)
نوع الإخراج	تلامس مرحل
نقاط الإخراج	32 قناة
جهد الحمل المقدر	250 فولت تيار متردد
تيار الحمل المقدر	2 أمبير لكل قناة
جهد الإدخال	24 فولت تيار مستمر اسمي
تيار الإدخال	6 مللي أمبير لكل قناة (نموذجي)
وقت الاستجابة	< 1 مللي ثانية
العزل	العزل البصري (فصل القناة/النظام)

عزل القناة عن القناة وتنفيذ الإخراج المنفصل

تنفذ ADM52C-2S3 مراحل إخراج معزولة بصريًا لفصل منطق اللوحة الخلفية للتحكم عن العابرين التبديلية الميدانية. تعمل كل من مخرجات الترحيل الـ 32 كعقدة تبديل معزولة كهربائيًا، مما يقلل من اقتران القنوات المتقاطعة أثناء تبديل الأحمال الحثية مثل الملفات اللولبية أو ملفات الصمامات. يدعم هيكل الترحيل الواجهة المباشرة لأحمال 250 فولت تيار متردد بسعة تبديل 2 أمبير لكل نقطة، مما يتطلب شبكات قمع خارجية للأحمال الحثية العالية للحفاظ على استقرار عمر التلامس.

الأسئلة المتداولة

س: هل يمكن تبديل مخرجات ADM52C-2S3 الساخنة في ظل ظروف الحمل؟
ج: لا يتم دعم التبديل الساخن لقنوات الترحيل الفردية في ظل ظروف الحمل المفعّل. تتطلب إزالة اللوحة الخلفية إزالة الطاقة لمنع تقوس التلامس وتلف الوحدة.

س: ما هو حدود العزل الكهربائي في هذه الوحدة؟
ج: يتم تنفيذ العزل بين قنوات الإخراج الميدانية ومنطق النظام عبر العزل البصري. يوفر كل خرج ترحيل فصلًا ماديًا عن الدوائر التحكم الداخلية.

س: هل تدعم الوحدة تبديل الأحمال الحثية مباشرة؟
ج: يتم دعم الأحمال الحثية ضمن الحدود المقدرة؛ ومع ذلك، يلزم وجود شبكة إخماد خارجية (snubber) أو شبكة إخماد عكسية لتقليل تآكل التلامس والعابرين التبديلية.

إرشادات التركيب الميداني

• ركب الوحدة على لوحة خلفية رف DCS مؤرضة متوافقة مع فتحات الإدخال/الإخراج Yokogawa CENTUM VP.
• حافظ على الفصل بين الأسلاك الميدانية عالية الجهد (حتى 250 فولت تيار متردد) وأسلاك التحكم منخفضة الجهد 24 فولت تيار مستمر.
• استخدم أزواج ملتوية أو موصلات محمية للأسلاك الميدانية عند توجيهها في بيئات EMI عالية.
• تأكد من تأريض الخزانة بشكل صحيح للحفاظ على فعالية العزل البصري.
• تحقق من أن تيار الحمل لكل قناة لا يتجاوز التصنيف المستمر 2 أمبير.
• وفر قمعًا خارجيًا (شبكة RC snubber أو شبكات الصمام الثنائي حيثما ينطبق ذلك) للأجهزة الميدانية الحثية.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
