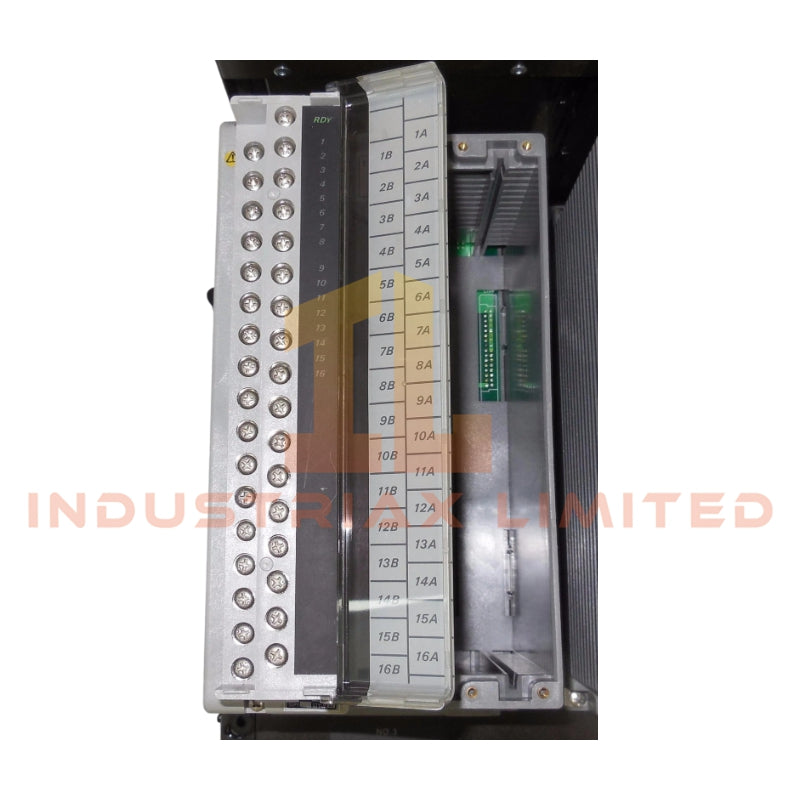

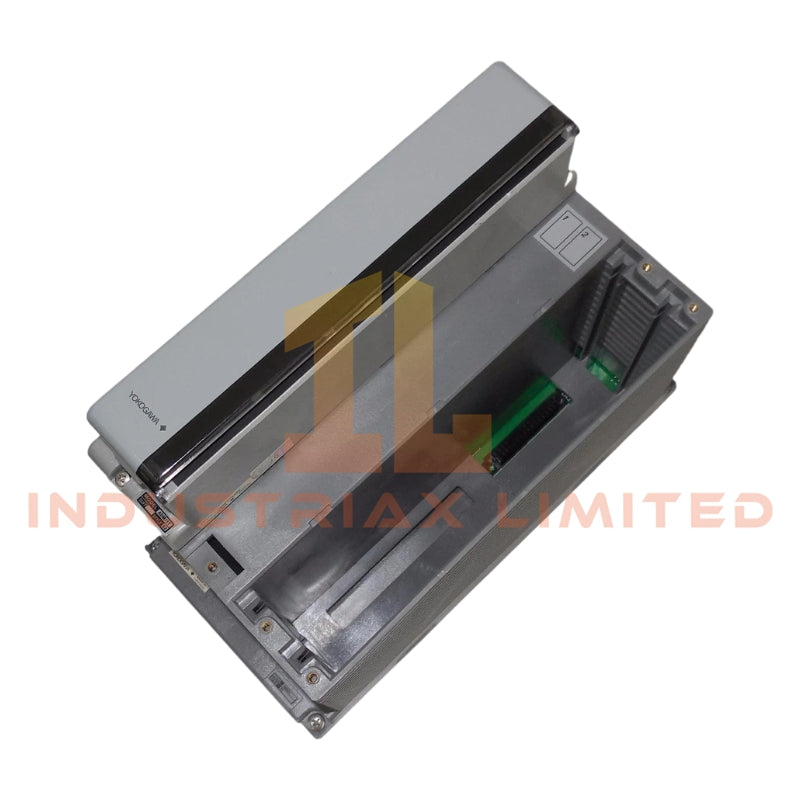

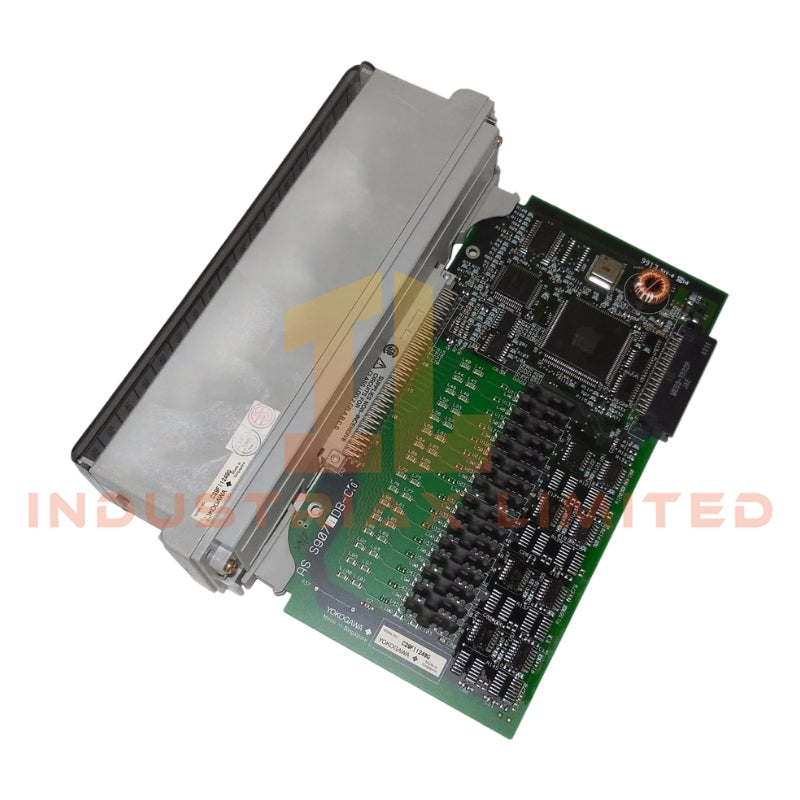

وحدة إدخال الاتصال Yokogawa ADM11T

تعمل وحدة Yokogawa ADM11T، والمفهرسة أيضًا باسم وحدة إدخال الاتصال ADM11، كمكون أجهزة مخصص لرقمنة إشارات حالة التبديل المنفصلة ضمن منصات CENTUM DCS. تتصل مباشرة بالأجهزة الميدانية بنظام التحكم، وتوفر عزلًا كهربائيًا على مستوى القناة وتعليقات حول الحالة.

مواصفات الأجهزة

المعلمة	المواصفات
علامة الطراز	يوكوجاوا
المنشأ	اليابان
نقاط الإدخال	16 قناة مستقلة
نوع الإدخال	اتصال جاف / اتصال رطب (الجهد يعتمد على المشترك)
نطاق جهد الإدخال	تشغيل ≥ 19 فولت تيار مستمر، إيقاف ≤ 5 فولت تيار مستمر
تيار الإدخال	~7 مللي أمبير لكل نقطة عند الجهد الاسمي
زمن الاستجابة	كشف تبديل أقل من مللي ثانية
عزل القناة	500 فولت تيار متردد نموذجي (قناة إلى قناة أو مجموعة)
واجهة الأسلاك	كتلة طرفية لولبية
كثافة القناة	16 نقطة لكل فتحة وحدة
التركيب	قضيب DIN أو لوحة خلفية لوحدات تحكم يوكوجاوا
درجة حرارة التشغيل	-20 إلى +60 درجة مئوية
استهلاك الطاقة	< 100 مللي أمبير من إمداد المنطق الداخلي
الوزن	~200 جرام شاملة الأطراف
الأبعاد	وحدة رفيعة المظهر قياسية لتصميم خزانة كثيف
إشارة الحالة	مؤشر LED لكل قناة

توصيل DCS والخصائص الكهربائية

توفر وحدة ADM11T عزلًا بين القنوات وتتكامل مباشرة في اللوحة الخلفية لنظام Yokogawa CENTUM. تقبل دوائر الإدخال كلا من نقاط التلامس المفتوحة عادةً والمغلقة عادةً، مما يوفر اكتشافًا منطقيًا حتميًا ضمن أوقات استجابة أقل من مللي ثانية. توفر مؤشرات LED لكل قناة ملاحظات مرئية في الوقت الفعلي لحالة الإدخال، مما يبسط التشخيصات المحلية بدون أجهزة خارجية.

الأسئلة المتكررة

س: هل يمكن استبدال وحدة ADM11T أثناء تشغيل النظام؟
ج: يتم دعم الاستبدال السريع؛ يجب مراعاة الاحتياطات القياسية لوحدات قضبان DIN.

س: ما هو أقصى تيار إدخال لكل قناة؟
ج: حوالي 7 مللي أمبير لكل قناة عند الجهد الاسمي.

س: كيف يتم التعامل مع العزل الكهربائي؟
ج: يتم عزل كل قناة إدخال بصريًا بتصنيف نموذجي قدره 500 فولت تيار متردد من دوائر المنطق الداخلية.

إرشادات التركيب الميداني

1. قم بتركيب الوحدة بإحكام على قضيب DIN، مع ضمان المحاذاة الصحيحة مع الوحدات المجاورة.
2. قم بتوصيل أسلاك المجال بأطراف المسمار، مع التحقق من القطبية الصحيحة لنقاط التلامس الرطبة.
3. تجنب تشغيل أسلاك الإدخال بالتوازي مع الكابلات عالية الجهد أو عالية التيار لتقليل التداخل الكهرومغناطيسي.
4. تأكد من أن موصل اللوحة الخلفية مثبت بالكامل قبل تطبيق الطاقة.
5. قم بتأريض هيكل الوحدة وفقًا لمعايير الموقع للحفاظ على سلامة العزل.
6. يمكن استخدام مؤشرات LED للتحقق الفوري من استمرارية إشارة الإدخال وحالة المنطق.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
