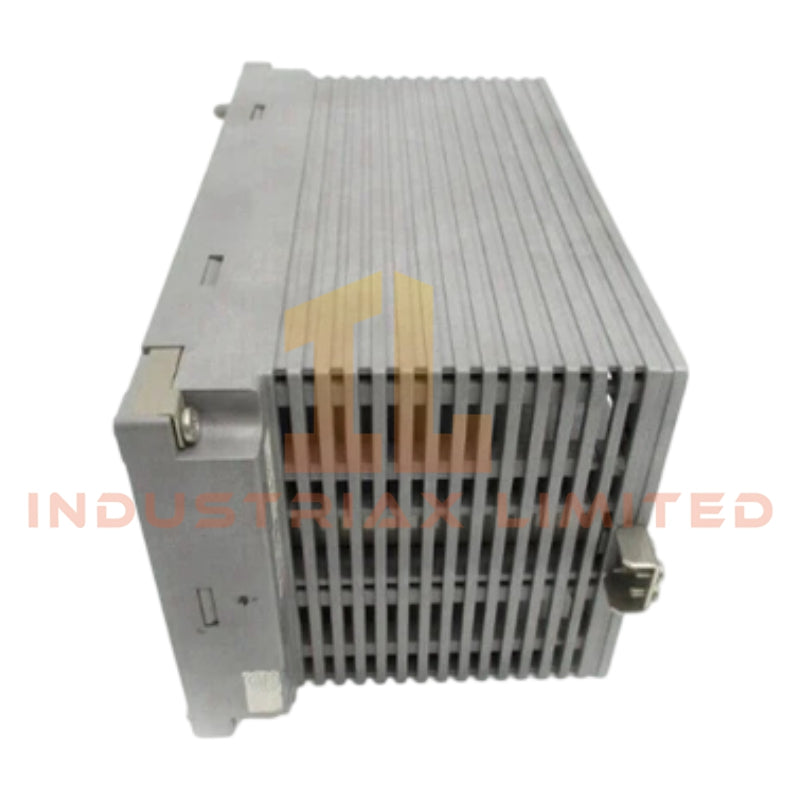

Yokogawa AMN51 Communication Card Nest

تم تصميم Yokogawa AMN51 (مبيت بطاقة الاتصال AMN51) للتركيب المادي والتنفيذ الكهربائي للوحة الخلفية في معماريات اتصالات نظام التحكم الموزع (DCS) من CENTUM، ويوفر استيعابًا ميكانيكيًا وكهربائيًا مباشرًا لبطاقات واجهة الاتصال داخل عقد التحكم الميدانية Yokogawa.

تعمل الوحدة كبنية مبيت مثبتة على اللوحة الخلفية لبطاقات الاتصال، مما يتيح تبادل البيانات الداخلي المستند إلى ناقل BN بين وحدات الاتصال المثبتة وموارد وحدة المعالجة المركزية لمحطة التحكم الميدانية أو وحدة واجهة العقدة. وهي مخصصة لإدراج البطاقات المهيكل، وتوزيع الطاقة عند مستوى منطقي 5.0 فولت تيار مستمر، وتوجيه الإشارات المتحكم فيه داخل رفوف نظام CENTUM CS/VP.

شرح اللاحقة ومصفوفة النموذج

AMN51 هو تسمية نموذج ثابت واحد. لا يوجد تقسيم لاحقة مصنع موثق أو تفكيك مصفوفة طلبات محدد في مجموعة المواصفات المقدمة. لا يتم تطبيق أي فك تشفير إضافي للمتغيرات.

مواصفات الأجهزة

المعلمة	المواصفات
النموذج / العلامة التجارية	Yokogawa AMN51
الأصل	اليابان
الوزن	بحد أقصى 2.5 كجم (بدون وحدات الإدخال/الإخراج)
الأبعاد	137.5 مم (عرض) × 225 مم (عمق) × 254 مم (ارتفاع)
درجة حرارة التشغيل	غير محدد (بيئة التثبيت تعتمد على النظام)
استهلاك الطاقة	مصدر طاقة 5.0 فولت تيار مستمر عبر وحدة واجهة العقدة أو محطة التحكم الميدانية
واجهة اللوحة الخلفية	مسار اتصال ناقل BN إلى بطاقات وحدة المعالجة المركزية/الاتصال
أهداف التثبيت	وحدة واجهة العقدة، رف توسيع الإدخال/الإخراج، PFCS/PFCD

خصائص تكامل اللوحة الخلفية لاتصالات Yokogawa DCS

يُطبق مبيت AMN51 استيعاب بطاقات الاتصال المهيكل ضمن معماريات Yokogawa CENTUM، ويدعم اقتران اللوحة الخلفية بناقل BN بين وحدات الاتصال وموارد المعالجة المركزية. يتوافق التصميم مع متطلبات معالجة بيانات التحكم في العمليات مثل واجهة حلقة 4-20 مللي أمبير وتجميع بروتوكول HART على مستوى تكامل النظام.

يتم التعامل مع توجيه الإشارة على مستوى القناة من خلال بطاقات الاتصال المثبتة، بينما يوفر المبيت محاذاة ميكانيكية متحكم فيها واستمرارية كهربائية لتكوينات متعددة الفتحات. في بيئات CENTUM، يدعم هذا الهيكل توسيع شبكة الحقول بما في ذلك FOUNDATION Fieldbus و PROFIBUS PA عبر وحدات اتصال متوافقة، اعتمادًا على تكوين النظام.

الأسئلة المتكررة

س: هل يمكن لـ AMN51 دعم التبديل السريع لبطاقات الاتصال؟
ج: تعتمد إمكانية التبديل السريع على وحدة الاتصال المثبتة وتكوين النظام. يوفر المبيت نفسه دعمًا للفتحات المادية ولكنه لا يدير منطق التحكم في الإدخال المباشر بشكل مستقل.

س: ما هي الحدود المطبقة على الحمل الكهربائي للوحة الخلفية؟
ج: يتم تحديد حمل اللوحة الخلفية بواسطة ميزانية طاقة وحدة واجهة العقدة أو محطة التحكم الميدانية عند 5.0 فولت تيار مستمر. يوزع AMN51 هذا الإمداد فقط عبر فتحات البطاقات المثبتة.

س: هل يتم التعامل مع البرامج الثابتة على مستوى المبيت؟
ج: لا يتم تنفيذ أي برنامج ثابت في AMN51. يتم إدارة البرامج الثابتة بواسطة وحدات الاتصال المثبتة أو مكونات النظام على مستوى وحدة المعالجة المركزية.

إرشادات التثبيت الميداني

يجب تثبيت AMN51 داخل وحدات واجهة العقدة المخصصة من Yokogawa أو رفوف محطة التحكم الميدانية باستخدام قضبان التركيب الموحدة. يجب أن يضمن التثبيت الميكانيكي الانشغال الكامل لموصل اللوحة الخلفية دون إجهاد جانبي على موصلات حافة البطاقة.

تعتمد سلامة الإشارة والطاقة على التأريض الصحيح لهيكل الخزانة. يجب الحفاظ على استمرارية الدرع عبر إطارات الرفوف لتقليل اقتران الكهرومغناطيسي في خطوط اتصال ناقل BN. يجب أن يتجنب توجيه الكابلات الموصلات عالية الجهد المتوازية لتقليل الضوضاء المستحثة على مسارات الاتصال.

يجب إجراء إدخال البطاقة مع إزالة الطاقة ما لم يدعم تصميم النظام صراحة الإدخال المباشر على مستوى وحدة التحكم. تأكد من أن جميع بطاقات الاتصال مثبتة بالكامل للحفاظ على مقاومة تلامس اللوحة الخلفية المتسقة.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
