وصف

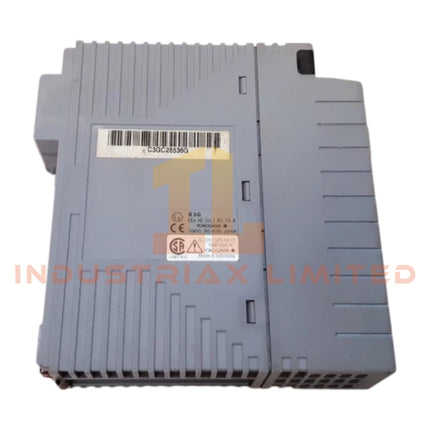

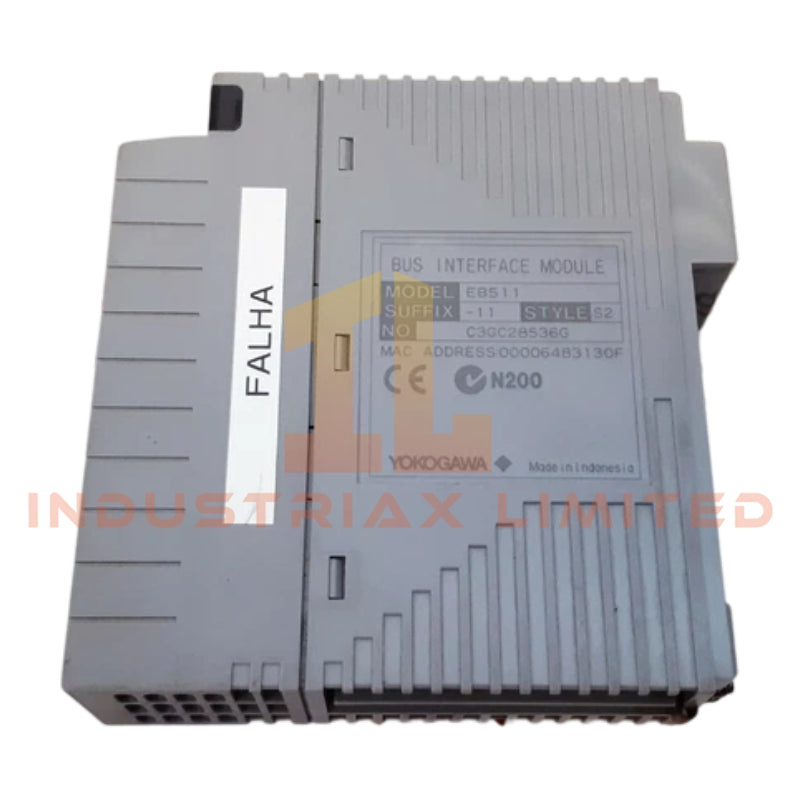

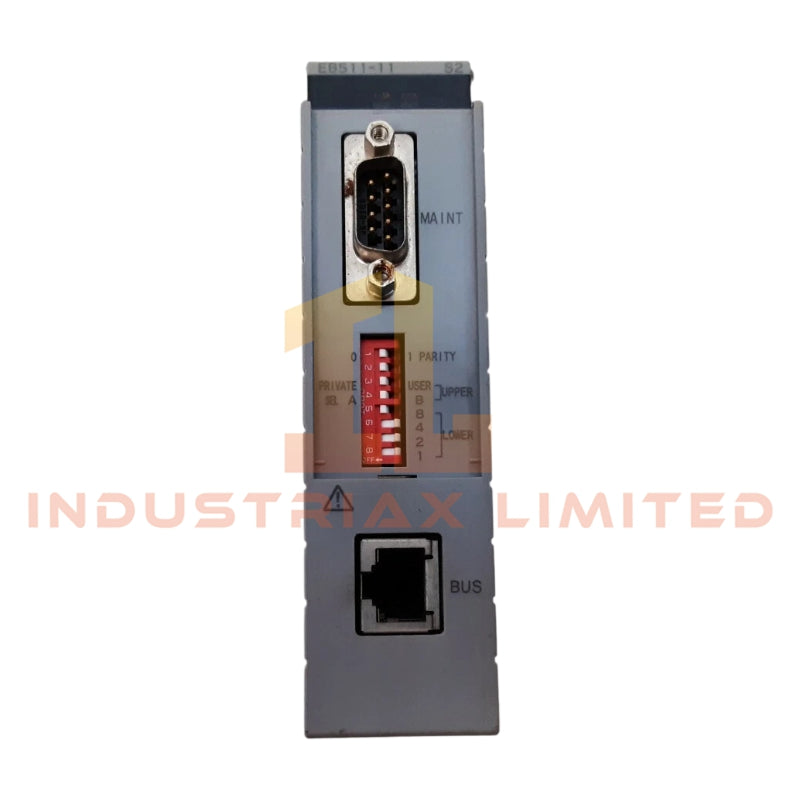

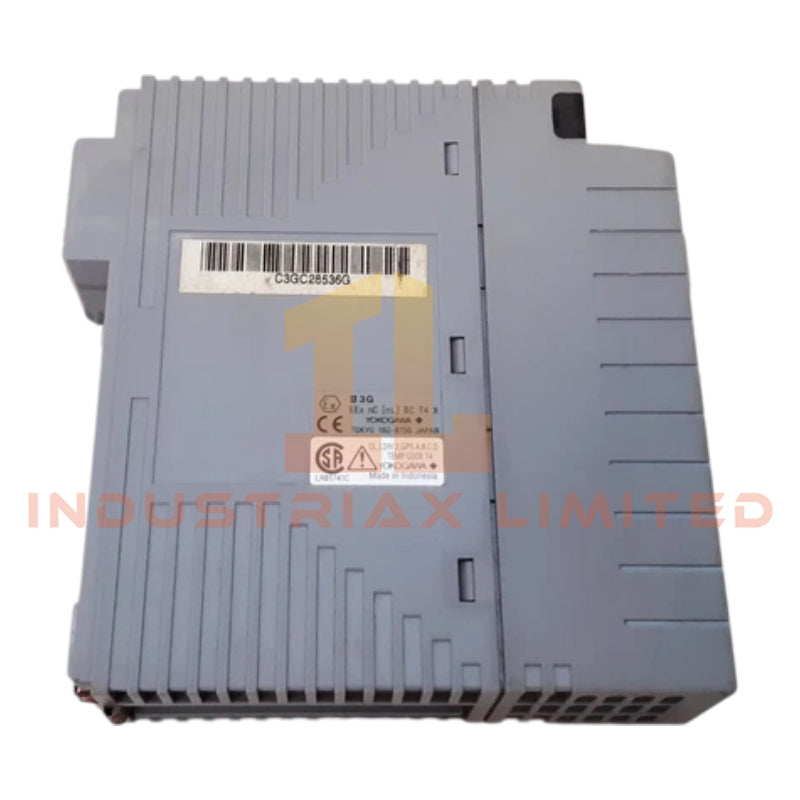

وحدة واجهة ناقل Yokogawa EB511-11 S2

تم تكوين Yokogawa EB511-11 (وحدة واجهة ناقل EB511-11 S2) لتبادل البيانات على مستوى الحقل في اتصالات ناقل S2 ضمن بنية التحكم الموزع Yokogawa CENTUM، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا لنقل الإشارة الدوري وفي الوقت الفعلي بين الأجهزة الميدانية وشبكات اللوحة الخلفية لوحدة التحكم.

تفكيك اللاحقة ومصفوفة النموذج

لم يتم تحديد تقسيم لاحقة أو تفكيك متغير وظيفي صالح للوحدة EB511-11 في مجموعة البيانات التقنية المتوفرة. يتم التعامل مع المعرف كرمز وحدة واحد ذي ترتيب ثابت.

مواصفات الأجهزة

المعلمة	المواصفات
العلامة التجارية للنموذج	Yokogawa EB511-11
الأصل	اليابان
الوزن	0.3 كجم
الأبعاد	2.5 سم × 12.7 سم × 12.7 سم
درجة حرارة التشغيل	-40 درجة مئوية إلى +85 درجة مئوية
استهلاك الطاقة	تقريبًا 28.8 وات (24 فولت تيار مستمر، حتى 1.2 أمبير تيار مدخل)
جهد الإدخال	10 إلى 30 فولت تيار مستمر (اسمياً 24 فولت تيار مستمر)
جهد الخرج	0 إلى 10 فولت تيار مستمر (اسمياً 5 فولت تيار مستمر)
تيار الخرج	0.5 أمبير كحد أقصى
واجهة الاتصال	ناقل S2 / ER، 10BASE-2، موصل BNC
معدل البيانات	10 ميجابت في الثانية
هيكل الشبكة	قطاع ناقل عبر كابلات محورية محمية

اتصالات ناقل DCS وخصائص سلامة الإشارة

تم دمج Yokogawa EB511-11 في منصات التحكم في العمليات من Yokogawa كعقدة واجهة مخصصة لناقل S2/ER. ضمن بنيات نظام CENTUM، تدعم تبادل البيانات الدوري الحتمي بين محطات الإدخال/الإخراج الميدانية ووحدات التحكم الميدانية (FCU). يتم تنفيذ الاتصال عبر طبقة مادية 10BASE-2 باستخدام وسائط نقل محورية مع معاوقة محكومة وقيود طول القطاع.

تتضمن سلوكيات سلامة الإشارة العزل الكهربائي على مستوى القناة بين منطق اللوحة الخلفية ونطاقات إشارات الناقل الخارجية. في تكوينات حلقة DCS، تشارك الوحدة في تخطيط بيانات العملية المهيكل حيث يتم تحويل بيانات 4-20 مللي أمبير/HART وFieldbus في مستوى النظام الفرعي للإدخال/الإخراج قبل تجميع ناقل S2.

الأسئلة المتداولة

س: هل يمكن تبديل EB511-11 ساخناً أثناء تشغيل ناقل S2؟
ج: تعتمد إمكانية التبديل الساخن على خزانة النظام. يجب أن يضمن تسلسل طاقة اللوحة الخلفية حالة خمول الناقل قبل إزالة الوحدة لتجنب تلف الإطار.

س: ما هو تأثير حمل اللوحة الخلفية على استقرار الاتصال؟
ج: يمكن أن يؤدي سحب تيار زائد للوحة الخلفية إلى انخفاض الجهد، مما قد يؤثر على هوامش توقيت إشارة ناقل S2 ومزامنة الإطار.

س: هل تدعم الوحدة ترقية البرامج الثابتة عبر الشبكة على مستوى البرامج الثابتة؟
ج: يتم عادةً التعامل مع البرامج الثابتة على مستوى محطة هندسة النظام؛ لا يوفر ناقل S2 نفسه إمكانية وميض البرامج الثابتة المباشرة في الحقل.

إرشادات التركيب الميداني

• تأكد من أن مصدر 24 فولت تيار مستمر ضمن تحمل 10 إلى 30 فولت تيار مستمر قبل الإدخال في الرف
• حافظ على مطابقة معاوقة الكابل المحوري (عادة 50 أوم) عبر جميع قطاعات 10BASE-2
• تجنب الهيكل النجمي؛ يتطلب ناقل S2 إنهاء ناقل خطي عند الطرفين
• قم بتأريض درع الكابل عند نقطة تأريض مرجعية واحدة لمنع تيار الحلقة الأرضية
• التزم بالحد الأدنى لنصف قطر الانحناء لكابلات BNC المحورية لمنع عدم استمرارية المعاوقة
• تحقق من محاذاة مقعد اللوحة الخلفية قبل تشغيل فتحة الوحدة

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
