وصف

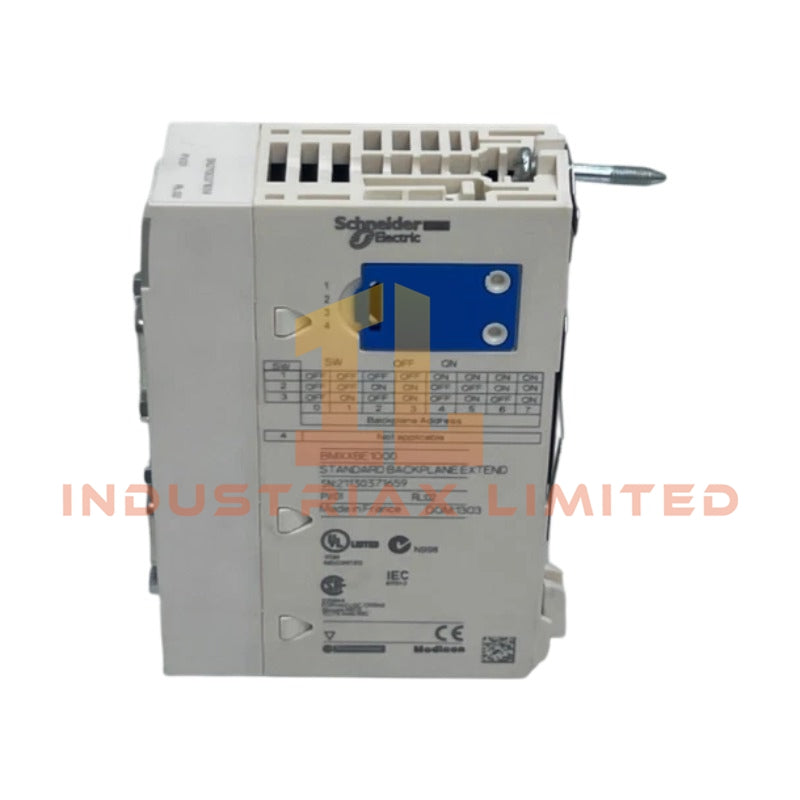

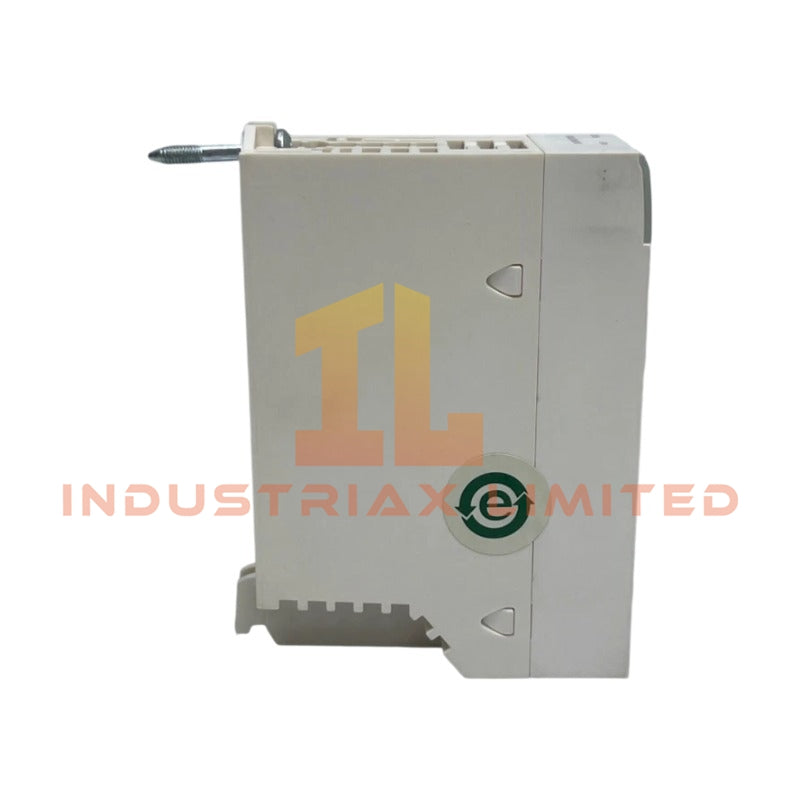

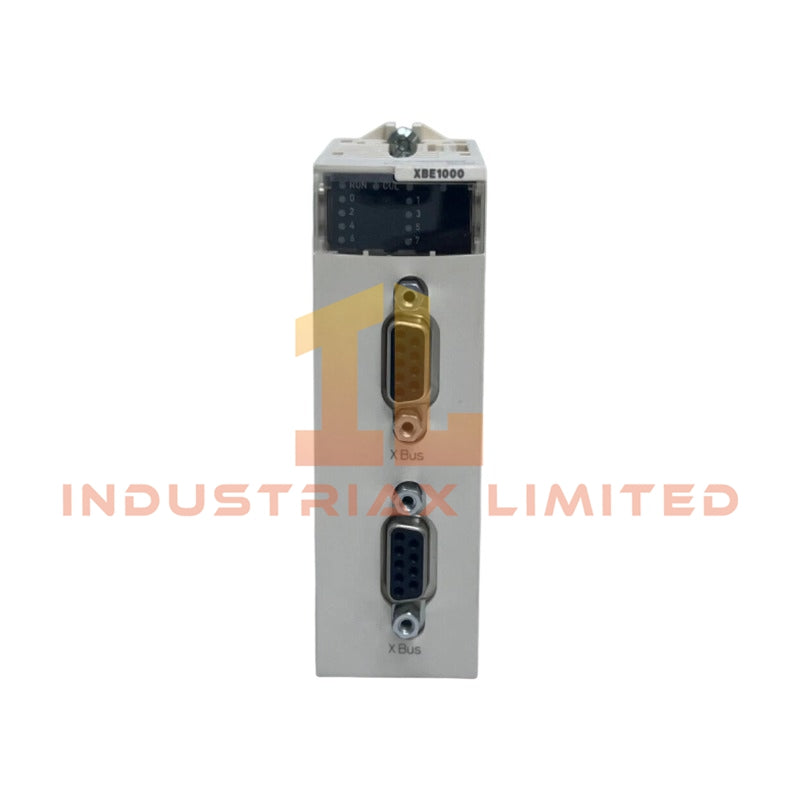

منصة الأتمتة Modicon M340 من شنايدر إلكتريك BMXXBE1000

تم تكوينه لتهيئة الرفوف المتعددة في شبكات منصة الأتمتة Modicon M340، يوفر Schneider Electric BMXXBE1000 (موسع اللوحة الخلفية BMXXBE1000) تنفيذًا ماديًا/كهربائيًا مباشرًا. وهو يعمل كوحدة أجهزة مخصصة لتوسيع ناقل اللوحة الخلفية عبر رفوف متعددة، مما يضمن نقل الإشارة والبيانات بشكل محدد.

مواصفات الأجهزة

المعلمة	المواصفة
العلامة التجارية للطراز	شنايدر إلكتريك
رقم الطراز	BMXXBE1000
المنشأ	فرنسا
الوزن	178 جرام (العبوة 1: 178 جرام؛ العبوة 2: 3.125 كيلوجرام)
الأبعاد	العبوة 1: 5.5 سم × 11 سم × 11.5 سم
درجة حرارة التشغيل	0...60 درجة مئوية
الرطوبة النسبية	10...95% بدون تكاثف
استهلاك الطاقة	160 مللي أمبير عند 24 فولت تيار مستمر، 22 مللي أمبير عند 3.3 فولت تيار مستمر
التوصيل الكهربائي	2 موصلات أنثى SUB-D 9
الإشارات المحلية	1 مؤشر LED أخضر (حالة ناقل التشغيل)، 1 مؤشر LED أحمر (خطأ تصادم الرف COL)، 4 مؤشرات LED خضراء (حالة عنوان الرف)
حماية IP	IP20
التوافق	BMXXBP0400، BMXXBP0600، BMXXBP0800، BMXXBP1200
التوجيهات	2014/35/EU (الجهد المنخفض)، 2014/30/EU (التوافق الكهرومغناطيسي)
الشهادات	CE، UL، CSA، RCM، EAC، البحرية التجارية

سرعة الاتصال بناقل اللوحة الخلفية والشبكات المحددة

تم تصميم BMXXBE1000 للحفاظ على سرعة اتصال ناقل اللوحة الخلفية الصارمة عبر بنيات الرفوف المتعددة الموسعة. من خلال تسهيل نقل البيانات عالي السرعة عبر موصليه الأنثويين المزدوجين SUB-D 9، تمنع الوحدة مشكلات زمن الانتقال الشبكي المحدد داخل منصة Modicon M340. تراقب دائرة الكشف عن التصادم الداخلية المخصصة، والمُعينّة إلى مؤشر LED الأحمر COL، سلامة حزم البيانات عبر قطاعات اللوحة الخلفية الفيزيائية، مما يحافظ على قيود توقيت الإدخال/الإخراج المحدد ويمنع أخطاء توافق فلاش البرامج الثابتة أثناء عمليات الرفوف المتعددة.

الأسئلة المتداولة

س: ماذا تشير مؤشرات LED للإشارات المحلية أثناء وجود عطل؟

ج: يشير مؤشر LED الأخضر RUN إلى حالة تشغيل الناقل النشطة. يضيء مؤشر LED الأحمر COL عند حدوث خطأ تصادم الرف على الناقل الموسع. تعرض مؤشرات LED الخضراء الأربعة حالة عنوان الرف المحدد للتشخيص.

س: هل يمكن استخدام BMXXBE1000 على أي لوحة خلفية من Modicon؟

ج: الوحدة متوافقة مع لوحات Modicon M340 الخلفية المحددة، بما في ذلك طرازات الرف BMXXBP0400 وBMXXBP0600 وBMXXBP0800 وBMXXBP1200.

إرشادات التثبيت الميداني

• التركيب والموضع: قم بتركيب الوحدة بإحكام في الفتحة المخصصة للوحة الخلفية المتوافقة من سلسلة BMXXBP. تأكد من أن درجة حرارة التشغيل المحيطة تظل ضمن 0...60 درجة مئوية.
• الأسلاك والتوصيل: استخدم الكابلات المحمية المحددة لموصلات SUB-D 9 الأنثوية لتقليل التداخل الكهرومغناطيسي. حافظ على فصل مناسب بين كابلات ناقل الجهد المنخفض والأسلاك الكهربائية عالية الطاقة.
• التأريض: تأكد من ربط رف اللوحة الخلفية بقضيب التأريض الأرضي الوظيفي باستخدام موصل نحاسي منخفض المقاومة للامتثال للتوجيه 2014/30/EU.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
