وصف

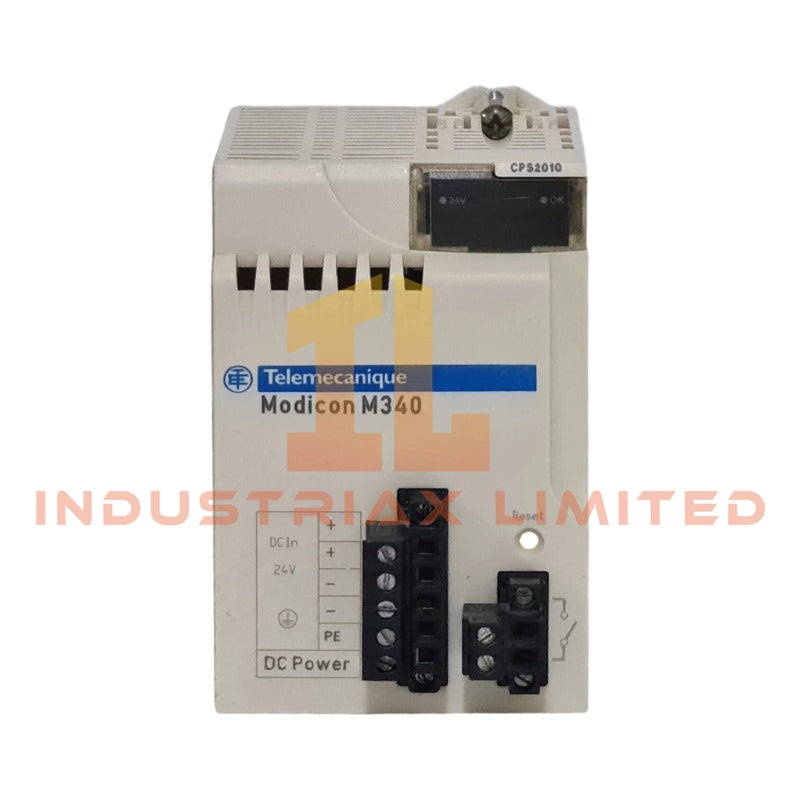

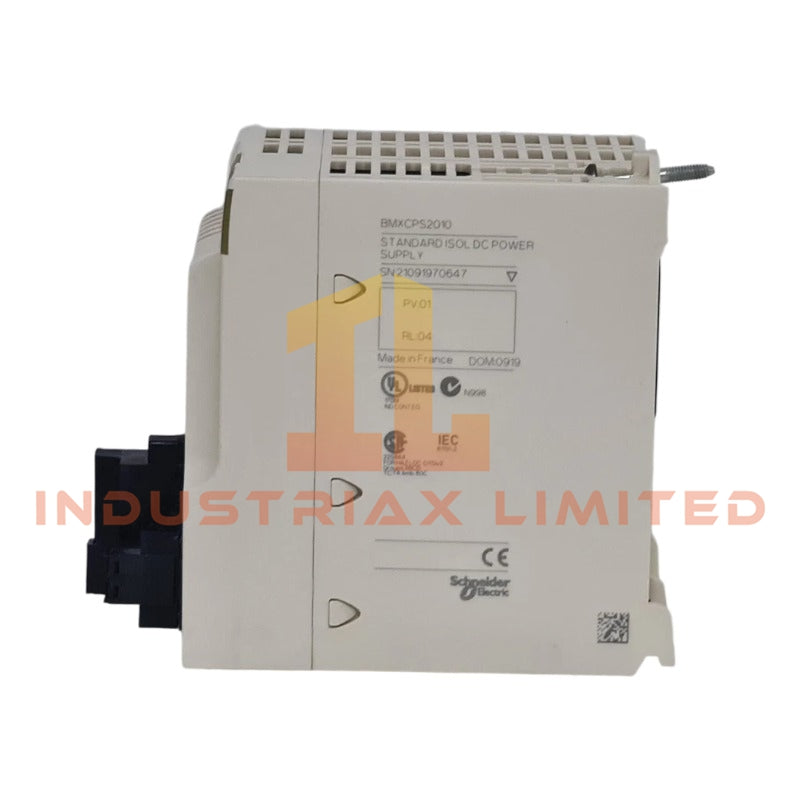

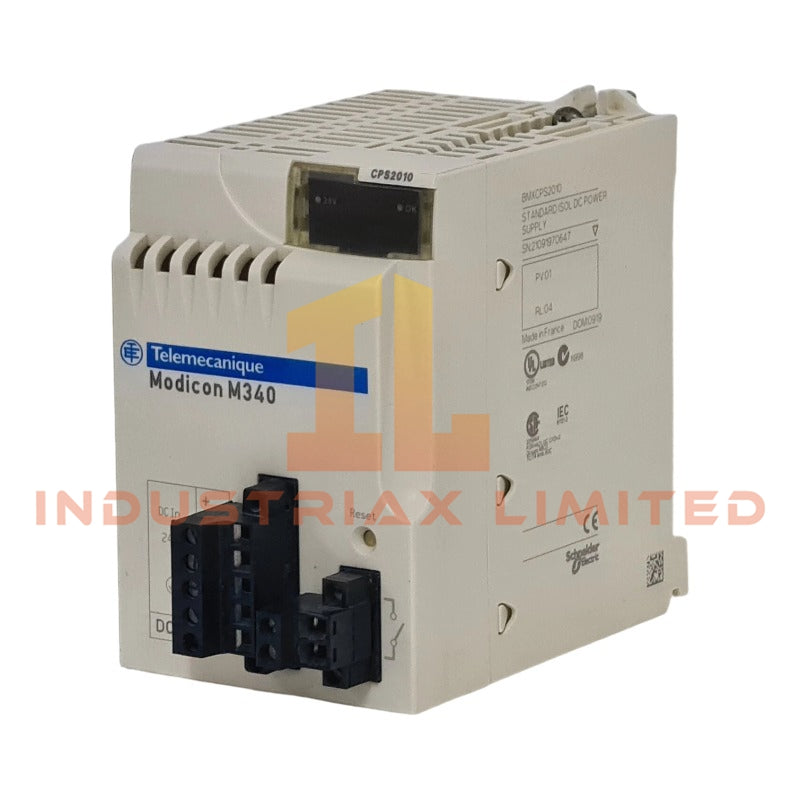

وحدة إمداد الطاقة Modicon X80 من شنايدر إلكتريك BMXCPS2010
صُممت وحدة شنايدر إلكتريك BMXCPS2010 (وحدة إمداد الطاقة BMXCPS2010) لتوزيع طاقة اللوحة الخلفية (backplane) للتيار المستمر (DC) في بنية Modicon X80 I/O، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لتحويل طاقة الرف 24 فولت تيار مستمر وتزويد حافلة ثانوية منظمة عبر أنظمة اللوحة الخلفية لوحدة التحكم المنطقية القابلة للبرمجة (PLC) من شنايدر إلكتريك. تقوم الوحدة بتكييف إدخال التيار المستمر الأساسي 24 فولت إلى إدخال/إخراج معزول 24 فولت تيار مستمر وسكك منطقية 3.3 فولت تيار مستمر، مما يحافظ على التوزيع المتحكم به لأحمال المعالج والوحدة داخل جزء رف X80 واحد. تتضمن وظائف الحماية الداخلية التعامل مع الدائرة القصيرة والحمل الزائد والجهد الزائد على المخرجات الثانوية، مع واجهة تحكم لإعادة التشغيل الباردة القائمة على إعادة الضبط ومؤشر حالة جهد الرف.
تفكيك اللاحقة ومصفوفة النموذج
BMXCPS2010 هو معرف وحدة إمداد طاقة ثابت الترتيب ضمن عائلة إمدادات الطاقة Modicon X80. لا يتم توفير تجزئة لاحقة منشورة رسميًا أو ترميز متغير وظيفي في مجموعة البيانات المقدمة. لا يتم تطبيق أي تفكيك هيكلي.
المواصفات الفنية للأجهزة
| المعلمة |
المواصفات |
| الموديل والعلامة التجارية |
شنايدر إلكتريك BMXCPS2010 |
| الوزن |
0.29 كجم |
| استهلاك الطاقة |
ما يصل إلى 8.5 واط كحد أقصى للتبديد |
| جهد الإدخال |
24 فولت تيار مستمر (نطاق من 18 إلى 31.2 فولت تيار مستمر) |
| طاقة الخرج |
16.8 واط (مدخل/مخرج 24 فولت تيار مستمر)، 8.3 واط (منطق 3.3 فولت تيار مستمر) |
| تيار الإدخال |
1 أمبير عند 24 فولت تيار مستمر |
| تيار الاندفاع |
30 أمبير عند 24 فولت تيار مستمر |
| الحماية |
فيوز، حمل زائد، دائرة قصيرة، جهد زائد (الجانب الثانوي) |
توزيع طاقة اللوحة الخلفية وسلوك الناقل
تنفذ BMXCPS2010 حقنًا منظمًا لطاقة اللوحة الخلفية في بنية رف Modicon X80 مع استقرار جهد محدد عبر مسارات الإدخال/الإخراج والمعالج. يتم تقسيم تحميل ناقل اللوحة الخلفية إلى تغذية حقل 24 فولت تيار مستمر ونطاقات منطقية 3.3 فولت تيار مستمر، مما يضمن فصل تغذية المشغل عالي التيار ومنطق التحكم بجهد منخفض. تدعم الوحدة تسلسل الطاقة المتوافق مع البرامج الثابتة أثناء تهيئة الرف، مع تنشيط متحكم به لمنع انهيار جهد اللوحة الخلفية العابر. تم تصميم اقتران الناقل الداخلي لتركيب/إزالة الوحدات بشكل مستقر ضمن الحدود الكهربائية المحددة.
الأسئلة الشائعة
س: هل يمكن تبديل BMXCPS2010 أثناء التشغيل (hot-swapped) في ظل ظروف التحميل؟
ج: الوحدة غير مخصصة لعملية التبديل الساخن. تتطلب عملية دورة الطاقة وإغلاق الرف قبل الاستبدال لمنع اضطراب جهد اللوحة الخلفية.
س: ما هو تأثير ظروف الدائرة القصيرة الثانوية على قضبان خرج الوحدة؟
ج: تتضمن المخرجات الثانوية حماية مدمجة تفرض الإغلاق أو تحديد التيار على قضبان 24 فولت تيار مستمر و 3.3 فولت تيار مستمر في ظل ظروف العطل.
س: هل تتطلب الوحدة تهيئة للبرامج الثابتة بعد التثبيت؟
ج: لا توجد تهيئة للبرامج الثابتة المشار إليها. يتم تحديد التشغيل من خلال تكامل الأجهزة الخلفية والسلوك الكهربائي الثابت.
إرشادات التثبيت الميداني
تأكد من أن مصدر التيار المستمر الأساسي 24 فولت يقع ضمن نطاق التشغيل المحدد من 18 إلى 31.2 فولت تيار مستمر قبل تنشيط الرف. حافظ على القطبية الصحيحة وتوصيل التأريض الواقي عند موصل الطاقة المخصص. تجنب تجاوز أقصى أطوال للكابلات تبلغ 20 مترًا للموصلات مقاس 1.5 مم مربع و 30 مترًا للموصلات مقاس 2.5 مم مربع لتقليل انخفاض الجهد عبر خطوط إمداد الحقل. تحقق من توافق اللوحة الخلفية قبل الإدخال، وخاصة استبعاد معماريات BMEXBP..02. اترك مساحة كافية لتدفق الهواء حول الوحدة للحفاظ على تبديد الحرارة ضمن حدود التصميم. قم بإيقاف تشغيل النظام قبل التثبيت أو الإزالة لتجنب إجهاد اللوحة الخلفية العابر.
