وصف

ملخص

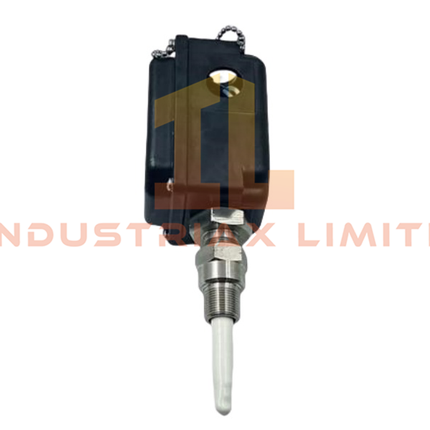

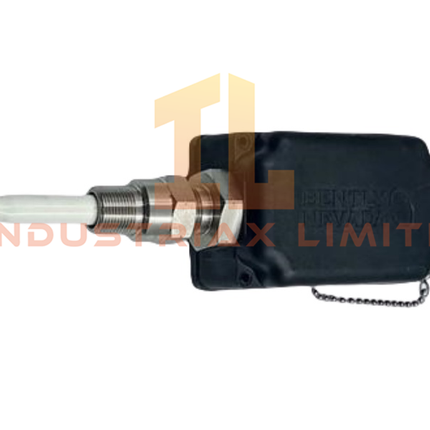

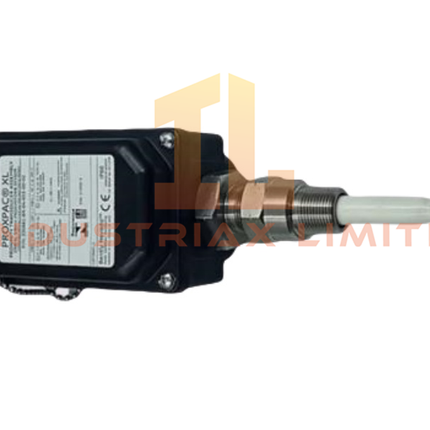

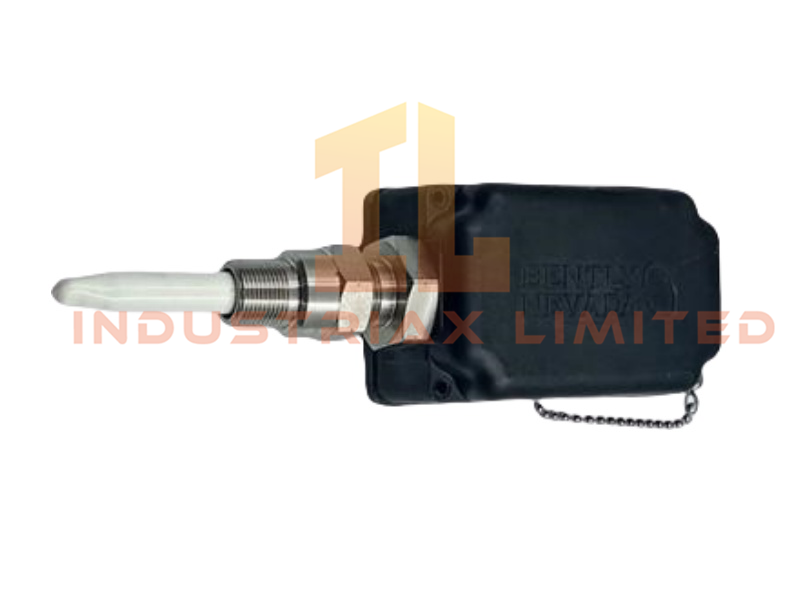

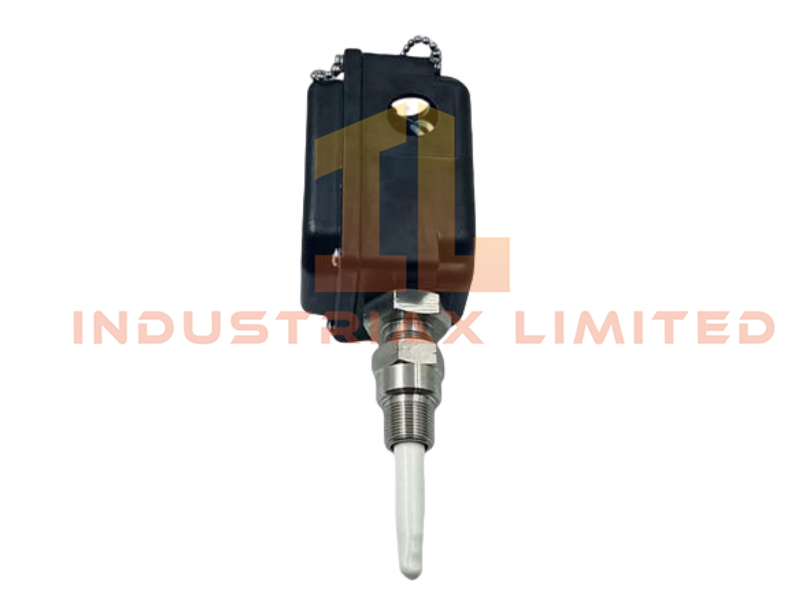

وحدة قياس الاهتزازات PROXPAC XL 330800-16-00-039-03-02 هي وحدة متكاملة لقياس الاهتزازات، طورتها شركة Bently Nevada للتطبيقات التي تتطلب مراقبة دقيقة لإزاحة العمود واهتزازاته. على عكس الأنظمة التقليدية التي تعتمد على مجسات منفصلة وكابلات تمديد ووحدات Proximitor، تتضمن هذه الوحدة مستشعر Proximitor 3300 XL مدمجًا، مما يوفر حلاً مدمجًا ومتكاملاً يُبسط عملية التركيب ويقلل من تعقيد التوصيلات الكهربائية.

المواصفات الفنية

المعلمة	قيمة
رقم الموديل	330800-16-00-039-03-02
نوع المنتج	محول تقارب PROXPAC XL
مسلسل	نظام محول التقارب 3300 XL
الشركة المصنعة	بنتلي، نيفادا
حالة	علامة تجارية جديدة
مزود الطاقة	-18 إلى -26 فولت تيار مستمر
استهلاك التيار	2-12 مللي أمبير
إشارة الخرج	من -1 إلى -20 فولت تيار مستمر
حساسية	200 ملي فولت/ميل (±5%)
استجابة التردد	0-10 كيلو هرتز
نطاق القياس	0.25–2.5 مم
المدى الخطي	0.5–2.0 مم
دقة	1 ميكرومتر (0.04 ميل)
انحراف درجة الحرارة	±0.1%/°م
أبعاد	28 × 26 × 6 سم
وزن	1.48 كجم
أصل	الولايات المتحدة الأمريكية
رمز النظام المنسق	8537101190
التوافر	في الأوراق المالية
الحد الأدنى للطلب	1

الميزات الرئيسية

• تساهم الإلكترونيات المدمجة في جهاز Proximitor في إلغاء الحاجة إلى أغلفة منفصلة وكابلات تمديد.

• يعتمد على تصميم الهيكل الميكانيكي لسلسلة 31000/32000 المثبتة من أجل التوافق والمتانة.

• يؤدي التوصيل المباشر بين نظام التجميع ونظام المراقبة إلى تقليل وقت التركيب ونقاط الفشل.

• قياس الإزاحة عالي الدقة مع أداء مستقر عبر تغيرات درجة الحرارة.

• استجابة تردد واسعة مناسبة لكل من الآلات الدوارة منخفضة وعالية السرعة.

• يحتفظ بميزات الضبط الخارجية الموجودة في أغلفة PROXPAC السابقة.

• مصمم لتطبيقات حماية الآلات الحيوية التي تتطلب بيانات اهتزاز موثوقة وقابلة للتكرار.

سيناريوهات التطبيق

• مراقبة إزاحة عمود التوربين والضاغط

• الآلات الدوارة عالية السرعة التي تتطلب مجموعات محولات طاقة متكاملة

• البيئات التي يكون فيها تبسيط الأسلاك وتقليل عدد المكونات أمراً ضرورياً

• أنظمة حماية الآلات باستخدام بنية Bently Nevada 3300 XL

التعليمات

س: هل يحل هذا التجميع محل إعدادات المجسات وأجهزة قياس التقارب التقليدية؟ ج: نعم. يدمج جهاز 330800-16-00-039-03-02 مستشعر قياس التقارب داخليًا، مما يلغي الحاجة إلى مكونات منفصلة.

س: هل يمكن استخدامه مع الهياكل الموجودة من طراز 31000/32000؟ ج: يعتمد التصميم الميكانيكي على تلك الهياكل، مما يضمن التوافق مع تكوينات التركيب المعتمدة.

س: ما هي المزايا التي يوفرها التصميم المتكامل؟ ج: عدد أقل من المكونات، وتبسيط الأسلاك، وتقليل وقت التركيب، وتحسين الموثوقية على المدى الطويل.

تحديد

• rtl">


المزايا

• موثوقية عالية في البيئات الصناعية



• يدعم التشغيل المستمر، متوافق مع أنظمة PLC/DCS الرئيسية
