وصف
نظرة عامة

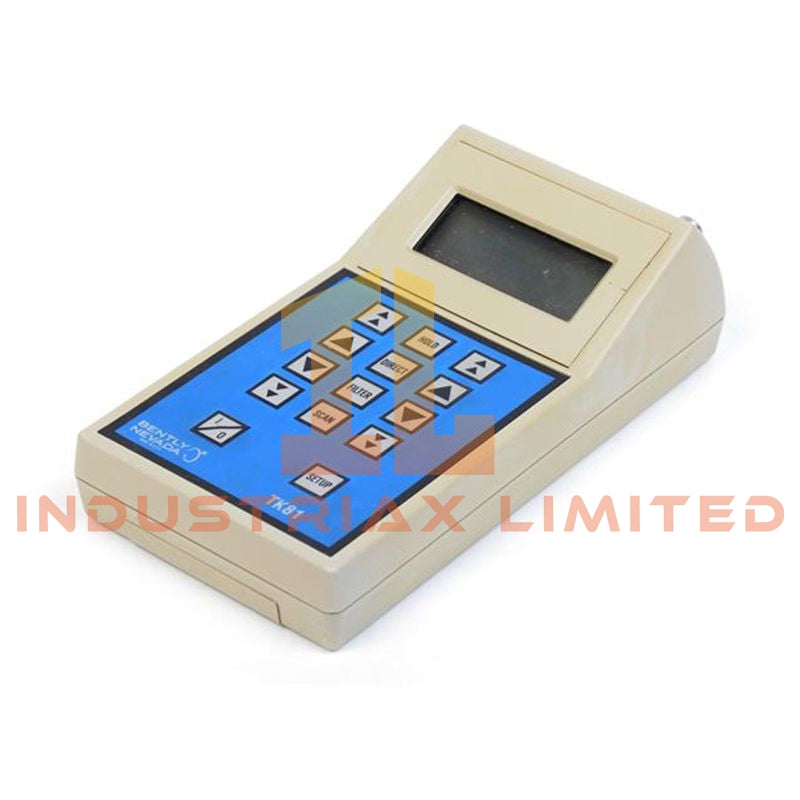

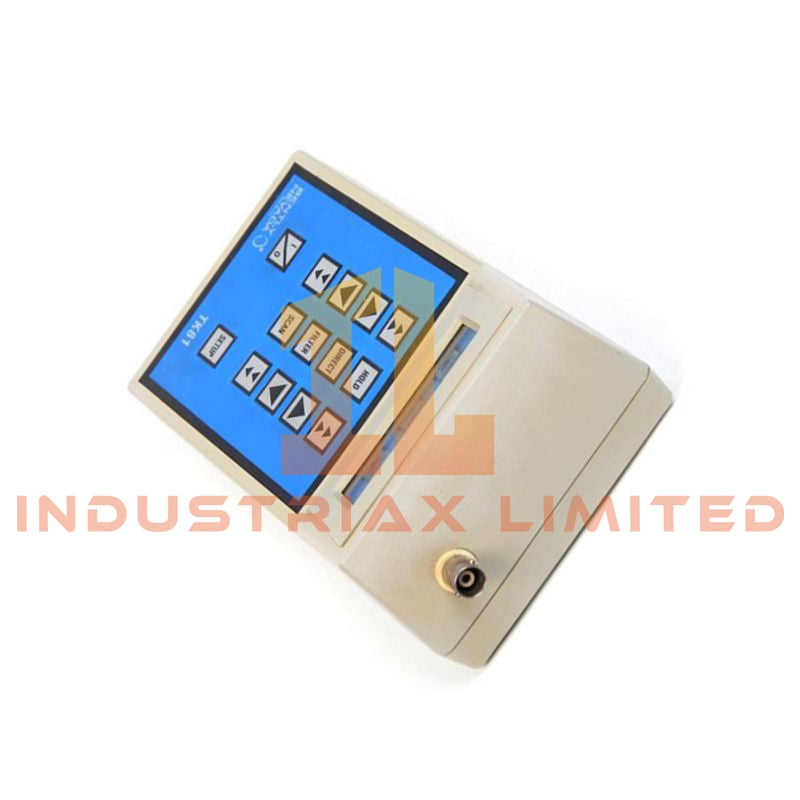

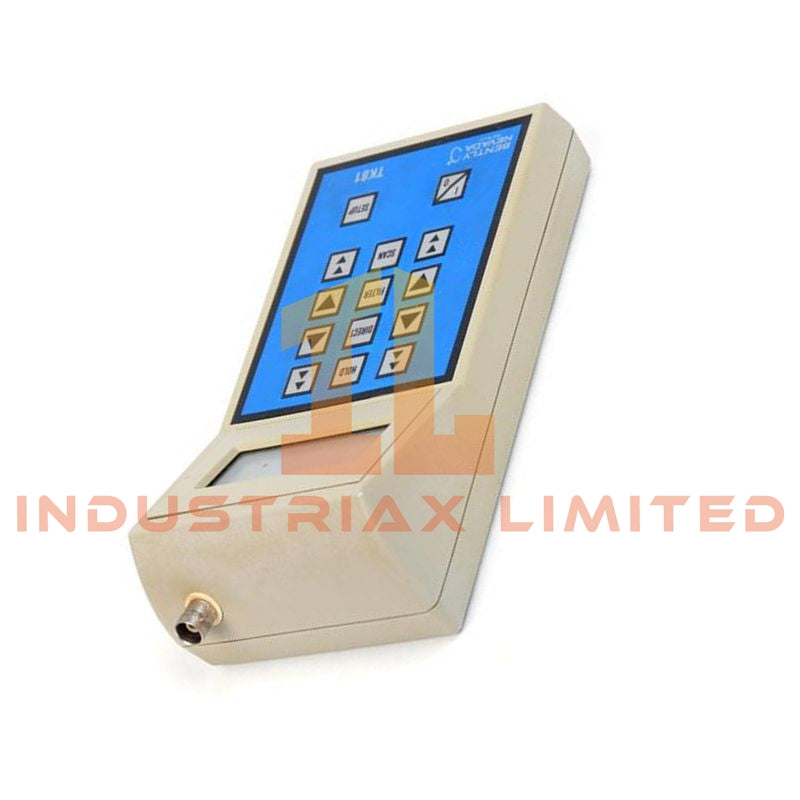

إن الجهاز TK81 80466-02 من Bently Nevada هو جهاز معايرة ومحاكاة إشارة محمول ذو وظائف مزدوجة، مصمم للتحقق من سلاسل قياس مجسات القرب وقنوات مراقبة الاهتزازات. يجمع هذا الجهاز بين معايرة الإزاحة الميكانيكية وتوليد إشارات الاهتزاز الإلكترونية، مما يتيح إجراء اختبار وظيفي كامل لأنظمة حماية الآلات المتوافقة مع معيار API 670.
يُستخدم هذا الجهاز عادةً في عمليات التشغيل، واستكشاف الأخطاء وإصلاحها، وصيانة أنظمة مراقبة الآلات الدوارة حيث يجب التحقق من سلامة المستشعر والإلكترونيات المراقبة.
البنية الوظيفية
صُمم TK81 بطريقتين متكاملتين للتحقق:
محاكاة الإزاحة الميكانيكية
تعمل مجموعة ميكرومتر دقيقة على إعادة إنتاج حركة عمود دوران متحكم بها باستخدام هدف فولاذي مقوى. يتيح ذلك التحقق المباشر من استجابة فجوة المسبار وسلوك الإزاحة الخطية.
توليد الإشارة الإلكترونية
يولد مصدر إشارة داخلي إشارات اهتزاز وإزاحة معايرة يمكن إدخالها في قنوات المراقبة أو مدخلات مستشعر Proximitor® لإجراء اختبار على مستوى النظام.
المواصفات الفنية
| المعلمة |
المواصفات |
| العلامة التجارية |
Bently Nevada |
| الموديل |
TK81 80466-02 |
| نوع المنتج |
مرشح قابل للضبط / مقياس اهتزاز / وحدة معايرة |
| أوضاع المعايرة |
ميكانيكية + إلكترونية |
| نطاق الميكرومتر |
0–25.4 ملم (0–1.0 بوصة) |
| الدقة |
0.01 ملم |
| الدقة |
±0.025 ملم |
| مادة الهدف |
فولاذ AISI 4140 مقوى |
| توافق المجسات |
5 ملم، 8 ملم، 11 ملم، 14 ملم |
| أنواع الإشارات |
محاكاة منحدر تيار مستمر / موجة جيبية تيار متردد |
| نطاق التردد |
10 هرتز – 5 كيلو هرتز (نموذجي) |
| واجهة الإخراج |
موصل BNC عالي المعاوقة |
| مصدر الطاقة |
بطارية داخلية أو محول تيار متردد خارجي |
| وقت التشغيل |
حوالي 6-8 ساعات |
| درجة حرارة التشغيل |
0 درجة مئوية إلى +50 درجة مئوية |
| درجة حرارة التخزين |
-20 درجة مئوية إلى +70 درجة مئوية |
| الرطوبة |
95% بدون تكاثف |
| الغلاف |
جسم من الألومنيوم مع آلية معايرة فولاذية |
| الأبعاد |
200 × 150 × 120 ملم |
| الوزن |
2.0 كجم |
وظائف اختبار النظام
يتيح TK81 التحقق من حلقات كاملة لأنظمة مراقبة الاهتزازات:
-
التحقق من جهد فجوة مجس القرب
-
التحقق من الاستجابة الخطية عبر نطاق القياس الكامل
-
اختبار سلامة إشارة مستشعر Proximitor®
-
التحقق من عتبة الإنذار والقياس
-
محاكاة استجابة قناة المراقبة
-
تشخيصات النظام الميكانيكية والإلكترونية المدمجة
يتيح التصميم ثنائي الوضع للفنيين عزل الأعطال بين المستشعرات والكابلات والإلكترونيات المراقبة.
التطبيقات النموذجية
-
تشغيل الآلات الدوارة
-
التحقق من الامتثال لمعيار API 670
-
استكشاف الأخطاء وإصلاحها في أنظمة مراقبة الاهتزازات
-
معايرة مجس القرب
-
اختبار حلقة حماية الآلات
-
الصيانة الميدانية وخدمة التشخيص
الأسئلة الشائعة
ما هي الوظيفة الرئيسية لجهاز TK81؟
يستخدم للتحقق من أنظمة مجسات القرب وقنوات مراقبة الاهتزازات باستخدام كل من الإزاحة الميكانيكية ومحاكاة الإشارة الإلكترونية.
هل يمكنه اختبار حلقات المراقبة الكاملة؟
نعم. يدعم الاختبار الشامل من إدخال المسبار وصولاً إلى إخراج المراقبة واستجابة الإنذار.
هل تتطلب معدات اهتزاز خارجية؟
لا. تلغي وظائف المعايرة وتوليد الإشارة الداخلية الحاجة إلى مصادر اهتزاز خارجية.
