Product Description

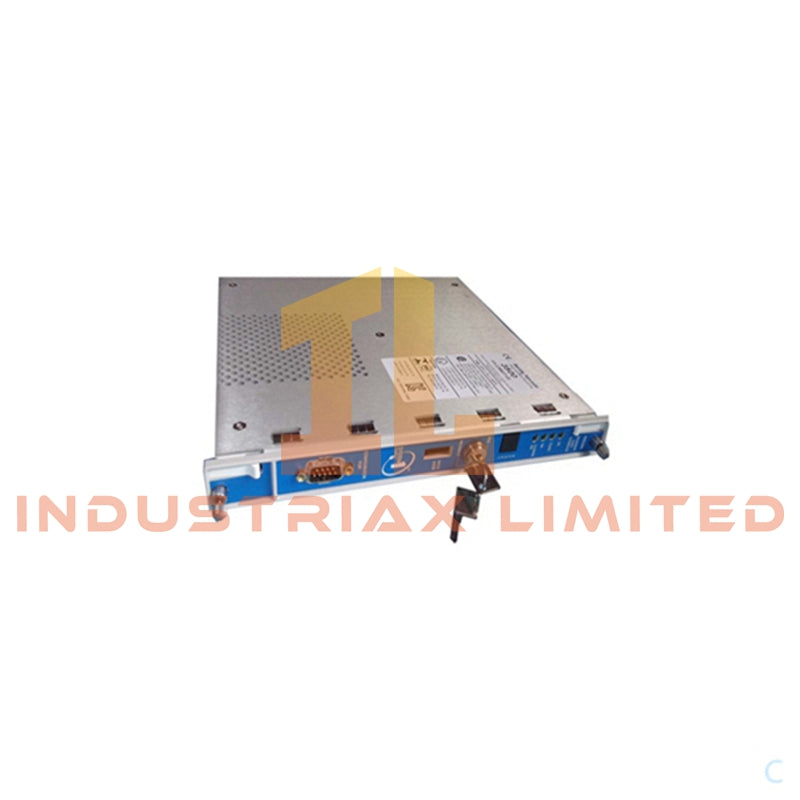

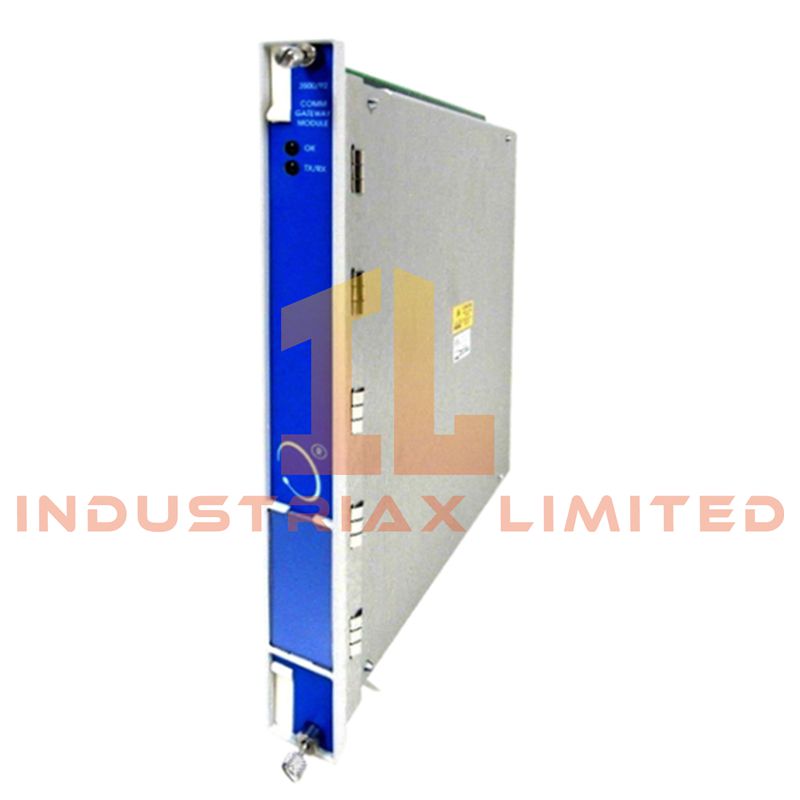

The Bently Nevada 3500/92-02-01-00 هو وحدة واجهة اتصال تسلسلية مصممة لنظام حماية الآلات 3500. ينشئ مسار بيانات موثوقًا به بين رف المراقبة 3500 وبيئات التحكم الخارجية مثل أنظمة DCS وSCADA وPLC ومؤرخات البيانات على مستوى المصنع.
تحول الوحدة بيانات التشخيص والحماية الداخلية للرف إلى تنسيق Modbus RTU للإرسال عبر شبكات RS-485، مما يتيح التكامل مع البنى التحتية للاتصالات التسلسلية الصناعية المنتشرة على نطاق واسع حيث لا يتوفر اتصال إيثرنت أو لا يكون مطلوبًا.
رمز التكوين "02-01-00" يحدد إعدادات الأجهزة والبرامج الثابتة:
- 02: واجهة تسلسلية Modbus RS-485
- 01: تكوين ذاكرة منخفضة
- 00: حزمة البرامج الثابتة القياسية بدون خيارات ممتدة
تُركّب الوحدة في بنية رف 3500 القياسية وتتطلب فتحة أمامية واحدة وفتحة إدخال/إخراج خلفية واحدة.
Core Communication Functions
- اتصال بيانات Modbus RTU في الوقت الفعلي عبر RS-485
- الاستحواذ المستمر على قياسات الرف ومستوى القناة
- نقل حالة الإنذار والتشخيص إلى الأنظمة الخارجية
- دعم بنى شبكات تسلسلية متعددة النقاط
- وصول منظم إلى سجلات نظام 3500
- التكامل مع منصات PLC وDCS وSCADA
- الإبلاغ عن بيانات الأحداث والأخطاء لأنظمة مراقبة الحالة
Technical Specifications
| ParameterSpecification |
|
| Model |
3500/92-02-01-00 |
| Product Type |
وحدة بوابة اتصال Modbus RTU |
| Communication Interface |
RS-485 (معيار EIA-485) |
| Protocol |
Modbus RTU |
| Memory Configuration |
بنية ذاكرة منخفضة |
| Transmission Mode |
اتصال تسلسلي متعدد النقاط |
| Baud Rate Range |
1,200 إلى 115,200 بت/ثانية |
| Data Format |
8 بتات بيانات، تماثل قابل للتكوين، 1 بت توقف |
| Maximum Cable Distance |
يصل إلى 1,200 متر (يعتمد على معدل الباود) |
| Power Consumption |
7.0 واط نموذجي |
| Power Supply |
اللوحة الخلفية لرف 3500 |
Data Handling Capabilities
System Data Output
- قيم قياس الاهتزاز والعملية
- معلمات السرعة والآلة الديناميكية
- مؤشرات حالة الرف والوحدة والقناة
- حالات الإنذار (حالات التنبيه / الخطر)
- بيانات التكوين ونقاط الضبط
- سجلات التشخيص والأحداث
Supported Modbus Functions
- قراءة سجلات الاحتفاظ (Read Holding Registers)
- قراءة سجلات الإدخال (Read Input Registers)
- قراءة حالة الملفات (Read Coil Status) (دعم محدود)
- قراءة المدخلات المنفصلة (Read Discrete Inputs)
Physical Specifications
| ItemSpecification |
|
| Dimensions |
241.3 × 24.4 × 241.8 مم |
| Weight |
0.79 كجم |
| Installation Requirement |
1 فتحة أمامية + 1 فتحة إدخال/إخراج خلفية |
| Module Format |
تصميم كامل الارتفاع مثبت على الرف |
Environmental Ratings
| ParameterValue |
|
| Operating Temperature |
من -30 درجة مئوية إلى +65 درجة مئوية |
| Storage Temperature |
من -40 درجة مئوية إلى +85 درجة مئوية |
| Relative Humidity |
تصل إلى 95% بدون تكاثف |
| EMC Compliance |
EN 61000-6-2 / EN 61000-6-4 |
| Safety Standard |
EN 61010-1 |
Key Features
- واجهة اتصال Modbus RTU تعتمد على RS-485
- مصممة للشبكات التسلسلية الصناعية طويلة المدى
- تكوين ذاكرة منخفضة محسّن للتعامل مع البيانات القياسية
- تكامل مستقر مع أنظمة التحكم القديمة
- إمكانية الشبكة متعددة النقاط للبنى الموزعة
- إمكانية الوصول الكامل لبيانات الرف من خلال سجلات Modbus
- تصميم وحدة قابلة للتبديل السريع لمرونة الصيانة
- متانة كهربائية وبيئية على مستوى الصناعة
Application Scenarios
- أنظمة مراقبة وحماية التوربينات
- شبكات التحكم في محطات ضواغط النفط والغاز
- مراقبة معدات توليد الطاقة
- الإشراف على أنظمة خطوط الأنابيب والتوزيع
- أنظمة أتمتة المصانع القائمة على PLC
- تكامل الاتصالات التسلسلية لـ SCADA وDCS
- البنية التحتية لمراقبة الحالة الصناعية
FAQ
What communication protocol does this module use?
It operates using Modbus RTU over RS-485 serial communication.
Is this module suitable for long-distance communication?
Yes. RS-485 architecture supports communication distances up to approximately 1,200 meters depending on baud rate and installation conditions.
What does the “low memory” configuration mean?
It refers to a simplified firmware profile designed for standard register-based communication without extended memory mapping features.
