نظرة عامة

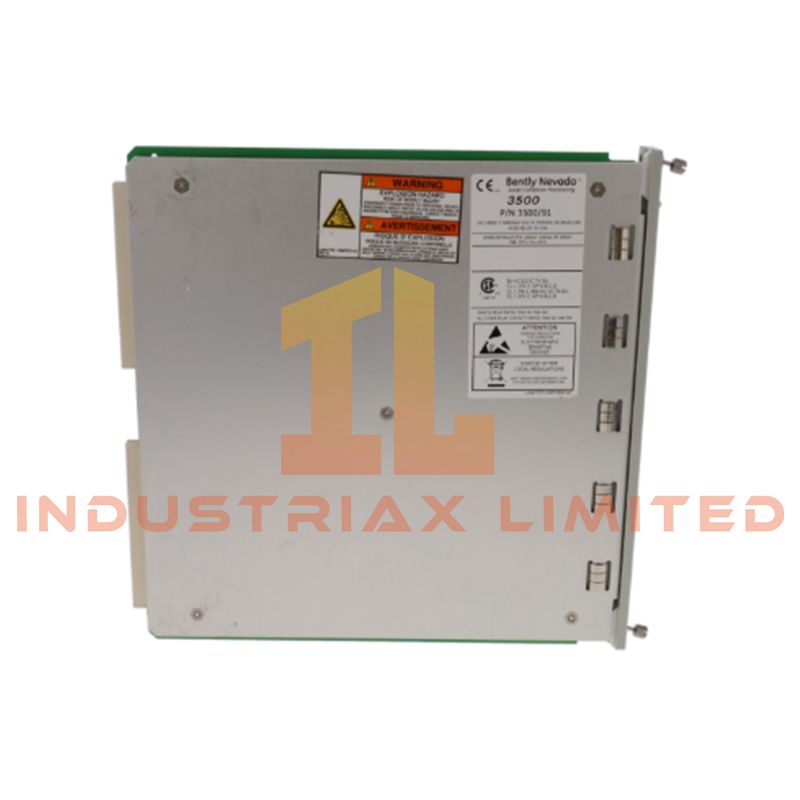

وحدة بوابة الاتصال EGD Bently Nevada 3500/91 هي واجهة اتصال صناعية مصممة لنظام حماية الآلات 3500. تتيح هذه الوحدة تبادل البيانات عالي السرعة بين رف المراقبة 3500 ومنصات التحكم الخارجية بما في ذلك أنظمة التحكم الموزعة (DCS) ووحدات التحكم المنطقية القابلة للبرمجة (PLCs) ومنصات SCADA وأنظمة التحكم في التوربينات.
على عكس وحدات الاتصال القياسية التي تعتمد على Modbus فقط، يدعم 3500/91 الاتصال ببيانات إيثرنت العالمية (EGD) لنقل البيانات الحتمي في بيئات تعتمد على وحدة التحكم مثل أنظمة GE Mark VIe. تحصل الوحدة باستمرار على قياسات الآلات الديناميكية ومعلومات حالة الرف، وتقدم الوصول إلى البيانات في الوقت الفعلي المناسب لتطبيقات المعدات الدوارة الحرجة.
تم تصميم البوابة لتوليد الطاقة، والنفط والغاز، والبتروكيماويات، والمنشآت الصناعية الثقيلة التي تتطلب تكامل حماية موثوق به للآلات عبر شبكات الإيثرنت.
الميزات الرئيسية
- اتصال بيانات إيثرنت العالمية عالي السرعة (EGD)
- نقل في الوقت الفعلي لبيانات مراقبة الرف
- متوافق مع وحدات تحكم GE Mark VIe والوحدات التي تدعم EGD
- وصول مستمر إلى قياسات الاهتزاز والحماية
- يدعم الإبلاغ عن الحالة والإنذارات على مستوى الرف
- مصمم لتطبيقات استجابة وحدة التحكم
- وحدة تعمل بالطاقة من الرف مع تركيب بفتحة واحدة
- أداء كهرومغناطيسي وبيئي بدرجة صناعية
المواصفات الفنية
| معلمةالمواصفات |
|
| طراز المنتج |
3500/91 |
| نوع المنتج |
وحدة بوابة اتصال EGD |
| توافق النظام |
سلسلة Bently Nevada 3500 |
| نوع التثبيت |
مثبت على الرف |
| متطلبات الفتحة |
وحدة ذات فتحة واحدة |
| استهلاك الطاقة |
7.4 واط |
| مصدر الطاقة |
يتم توفيره بواسطة رف 3500 |
| طريقة الاتصال |
بيانات إيثرنت العالمية (EGD) |
| واجهة إيثرنت |
إيثرنت صناعي |
| دعم البروتوكول |
EGD |
| نوع تبادل البيانات |
اتصال وحدة تحكم في الوقت الفعلي |
نقل البيانات المراقبة
توفر الوحدة وصولاً إلى معلومات الرف الشاملة، بما في ذلك:
- قيم الاهتزاز الكلية
- قياسات الاهتزاز الشعاعي
- بيانات الموضع المحوري
- إشارات السرعة و Keyphasor®
- قنوات درجة الحرارة
- حالات الإنذار والخطر
- حالة القناة OK والوحدة
- معلومات أحداث الرف
- بيانات تشخيص النظام
أداء الاتصال
| الميزةالتفاصيل |
|
| وظيفة الشبكة |
اتصال إيثرنت حتمي |
| توافق وحدة التحكم |
GE Mark VIe والأنظمة المتوافقة مع EGD |
| قدرة الاستجابة |
مناسب لتطبيقات التحكم سريعة الاستجابة |
| الوصول إلى البيانات |
الحصول على المعلمات على مستوى الرف |
| طريقة التكامل |
شبكات الأتمتة الصناعية القائمة على الإيثرنت |
المواصفات الفيزيائية
| قيمة العنصر |
|
| الأبعاد (الارتفاع × العرض × العمق) |
241.3 مم × 24.4 مم × 241.8 مم |
| الوزن |
0.79 كجم |
| تنسيق الوحدة |
وحدة رف بارتفاع كامل |
المواصفات البيئية
| معلمةالمواصفات |
|
| درجة حرارة التشغيل |
من -30 درجة مئوية إلى +65 درجة مئوية |
| درجة حرارة التخزين |
من -40 درجة مئوية إلى +85 درجة مئوية |
| الرطوبة |
حتى 95% غير مكثفة |
| امتثال EMC |
متوافق مع EMC الصناعي |
مؤشرات حالة LED
تتضمن اللوحة الأمامية مؤشرات LED تشخيصية مدمجة للمراقبة التشغيلية:
| وظيفة المؤشر |
|
| OK |
حالة تشغيل الوحدة |
| TX/RX |
نشاط اتصال الإيثرنت |
| Bypass |
يشير إلى حالة التشغيل الالتفافي |
صناعات التطبيق
يتم نشر بوابة الاتصال Bently Nevada 3500/91 بشكل شائع في:
- أنظمة التحكم في التوربينات الغازية
- مراقبة التوربينات البخارية
- أنظمة حماية الضاغط
- منشآت توليد الطاقة
- مصانع الغاز الطبيعي المسال والبتروكيماويات
- منصات الإنتاج البحرية
- أنظمة الآلات الدوارة الحرجة
3500/91 مقابل وحدة الاتصال 3500/90
| الميزة3500/913500/90 |
|
|
| الاتصال الأساسي |
EGD إيثرنت |
Modbus TCP / تسلسلي |
| نوع الشبكة |
شبكة تحكم حتمية |
اتصال صناعي عام |
| التكامل النموذجي |
أنظمة GE Mark VIe |
PLC/DCS/SCADA |
| سرعة الاتصال |
إيثرنت عالي السرعة |
إيثرنت وتسلسلي |
| تركيز التطبيق |
تكامل التحكم في التوربينات |
الاتصال العام بالمصنع |
الأسئلة الشائعة
ما هي الوظيفة الأساسية لوحدة 3500/91؟
تقوم الوحدة بنقل بيانات حماية ومراقبة الآلات في الوقت الفعلي من رف 3500 إلى أنظمة التحكم الخارجية القائمة على الإيثرنت باستخدام بروتوكول EGD.
هل يدعم 3500/91 اتصال Modbus؟
تم تصميم 3500/91 بشكل أساسي لاتصال بيانات إيثرنت العالمية (EGD). يتم التعامل مع الاتصال القائم على Modbus عادةً بواسطة وحدة بوابة 3500/90.
ما هي الأنظمة التي تستخدم بوابة 3500/91 بشكل شائع؟
تستخدم الوحدة على نطاق واسع مع منصات التحكم في توربينات GE مثل أنظمة Mark VIe ووحدات التحكم الصناعية الأخرى المتوافقة مع EGD.
هل يمكن للوحدة إرسال معلومات الإنذار والتشخيص؟
نعم. تتواصل البوابة بإنذارات الرف وتشخيصات الوحدة وبيانات الأحداث وحالة التشغيل بالإضافة إلى قياسات العملية.
