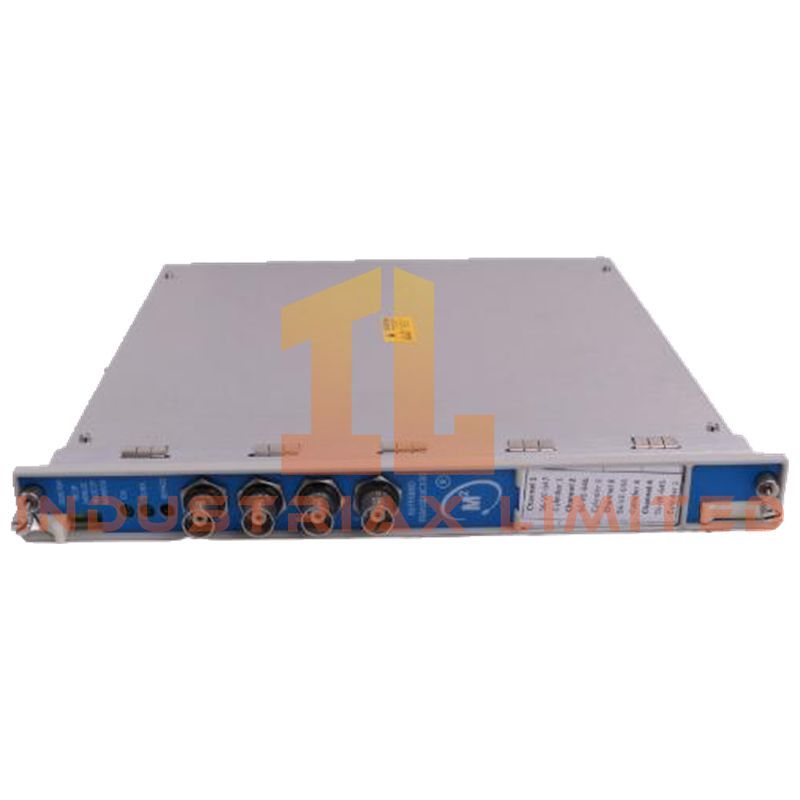

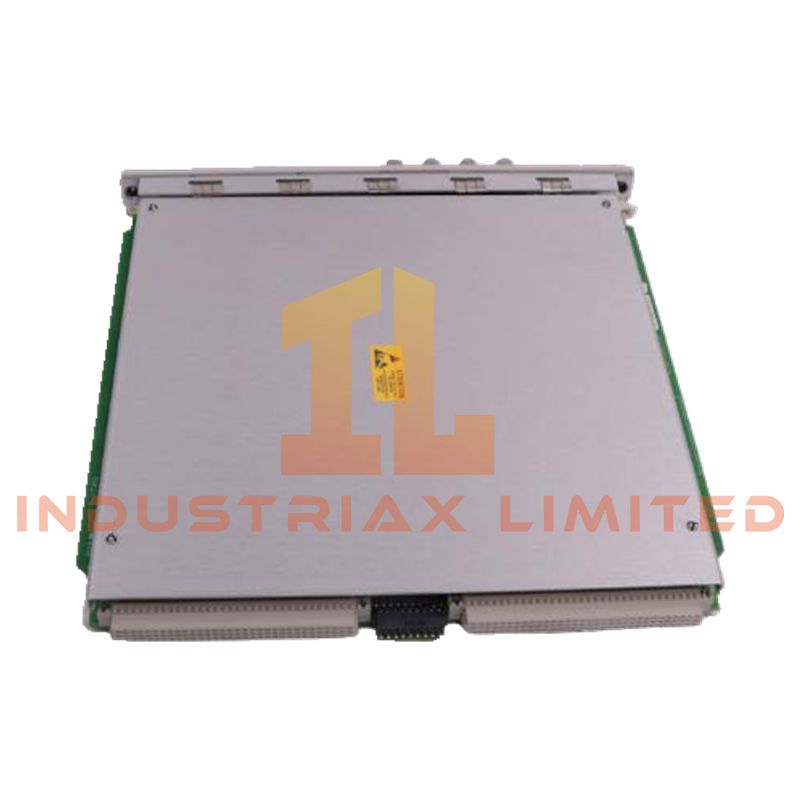

إن Bently Nevada 3500/91-01-02-02 هي بوابة اتصال إيثرنت ضوئية مزدوجة المنفذ مصممة لنظام حماية الآلات 3500. توفر هذه البوابة اتصال بيانات إيثرنت عالمية (EGD) محدد بين حامل المراقبة 3500 ومنصات التحكم الخارجية بما في ذلك وحدات التحكم في التوربينات GE Mark VI/VIe، وأنظمة التحكم الموزعة (DCS)، وأنظمة الإشراف على التحكم والحصول على البيانات (SCADA).
تم تصميم هذه الوحدة لنقل البيانات عالية النزاهة في الوقت الفعلي في بنيات الشبكات المتكررة أو المزدوجة. تتيح النقل المستمر لبيانات حماية الآلات، بما في ذلك قياسات الاهتزاز، ومتغيرات العملية، وظروف الإنذار، وتشخيصات النظام، عبر شبكات الألياف البصرية الصناعية.
يتم تركيب الوحدة في فتحة أمامية واحدة وفتحة إدخال/إخراج خلفية واحدة داخل تجميع حامل 3500.
الوظائف الأساسية
- واجهة اتصال بيانات إيثرنت عالمية (EGD) عالية السرعة
- قناتان مستقلتان لشبكة الألياف البصرية
- نقل بيانات الحامل والقناة في الوقت الفعلي
- الإبلاغ المستمر عن الإنذارات والتشخيصات
- دعم بنيات الاتصال المتكررة
- التكامل مع أنظمة التحكم GE Mark VI/VIe
- التحكم عن بعد في الأوامر والنظام
- تصميم وحدة الحامل القابلة للتبديل الساخن
المواصفات الفنية
| معلمة المواصفات |
|
| النموذج |
3500/91-01-02-02 |
| نوع المنتج |
وحدة بوابة اتصال EGD |
| منصة النظام |
سلسلة Bently Nevada 3500 |
| بروتوكول الاتصال |
EGD v2.01 |
| طبقة النقل |
UDP/IP |
| معيار الإيثرنت |
IEEE 802.3u |
| واجهة الشبكة |
منفذان ليفيان 100BASE-FX مزدوجان |
| نوع الموصل |
MT-RJ |
| نوع الألياف |
ألياف متعددة الأوضاع (تركيب نموذجي) |
| وضع الاتصال |
دعم الشبكة المتكررة / المزدوجة |
| استهلاك الطاقة |
7.4 واط (نموذجي) |
| مصدر الطاقة |
لوحة توصيل حامل 3500 |
قدرات نقل البيانات
بيانات المنتج (صادرة من الحامل)
- قيم الاهتزاز والقنوات الديناميكية
- السرعة ومتغيرات العملية
- معلومات حالة الحامل والوحدة
- بيانات الإنذار ونقطة الضبط
- تشخيصات صحة النظام
أوامر المستهلك (إشارات التحكم الواردة)
- إعادة تعيين المجموعة
- وظائف منع الإنذار
- تفعيل مضاعفة الرحلة
- تحكم خاص بمنع الإنذار
المواصفات المادية
| وصف المنتج والمواصفات |
|
| الأبعاد |
241.3 × 24.4 × 241.8 ملم |
| الوزن |
0.79 كجم |
| متطلبات التركيب |
1 فتحة أمامية + 1 فتحة إدخال/إخراج خلفية |
| تنسيق الوحدة |
وحدة مثبتة على الرف بارتفاع كامل |
المواصفات البيئية
| قيمة المعلمة |
|
| درجة حرارة التشغيل |
من -30 درجة مئوية إلى +65 درجة مئوية |
| درجة حرارة التخزين |
من -40 درجة مئوية إلى +85 درجة مئوية |
| الرطوبة |
حتى 95% بدون تكاثف |
| توافق EMC |
EN 61000-6-2 / EN 61000-6-4 |
| معيار السلامة |
EN 61010-1 |
الميزات الرئيسية
- قنوات إيثرنت ضوئية مزدوجة للتكرار
- دعم اتصالات الألياف متعددة الأوضاع 100BASE-FX
- تبادل بيانات EGD في الوقت الفعلي بشكل محدد
- مناعة عالية للتدخل الكهرومغناطيسي
- مصمم لأنظمة توربينات وضواغط المهام الحرجة
- تكامل سلس مع منصات التحكم GE
- متانة بيئية من الدرجة الصناعية
- تصميم صيانة قابل للتبديل الساخن
مجالات التطبيق
- أنظمة التحكم والمراقبة في التوربينات الغازية
- بنيات حماية التوربينات البخارية
- أنظمة مراقبة محطات الضواغط
- منشآت إنتاج النفط والغاز
- البنية التحتية لخطوط الأنابيب والضخ
- محطات توليد الطاقة
- أنظمة المعدات الدوارة البحرية والبحرية
- تكامل SCADA والتحكم الموزع
الأسئلة الشائعة
ما هي فائدة المنافذ الليفية المزدوجة في هذه الوحدة؟
يدعم تصميم المنفذ المزدوج مسارات شبكة متكررة أو قنوات اتصال مزدوجة، مما يحسن موثوقية النظام وتحمل الأخطاء.
هل يمكن لهذه الوحدة العمل في بنيات إيثرنت المتكررة؟
نعم. إن 3500/91-01-02-02 مناسبة بشكل خاص لتكوينات EGD المتكررة أو المزدوجة الشبكة.
ما نوع الألياف المدعومة؟
تعمل الوحدة عادةً مع الألياف متعددة الأوضاع باستخدام معايير 100BASE-FX وموصلات MT-RJ.
